描述
产品深度介绍

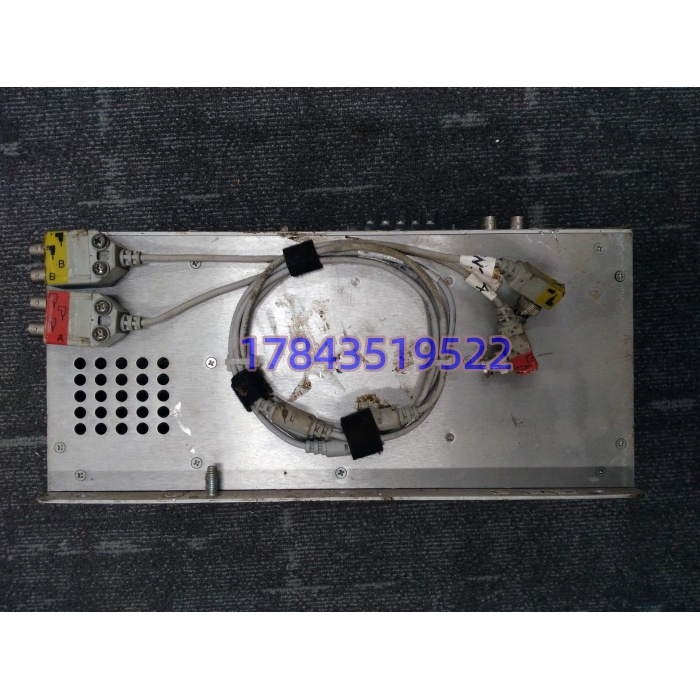

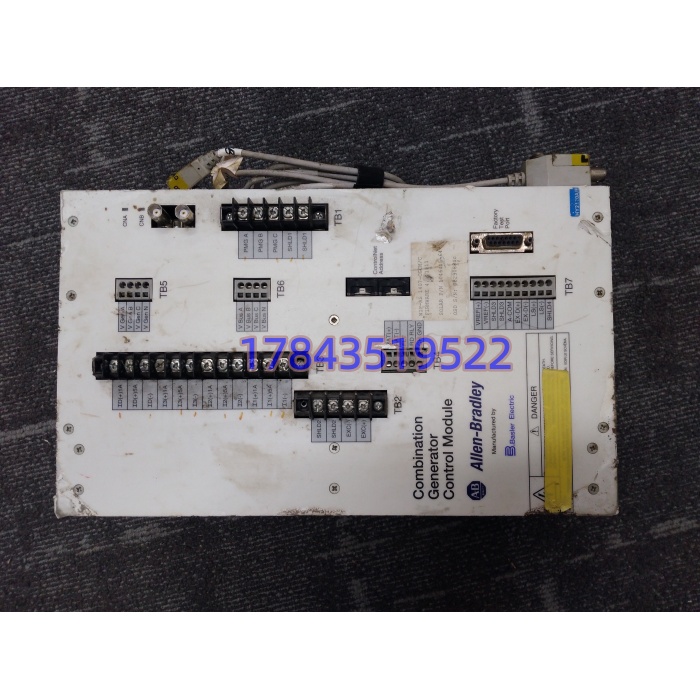

医院黑夜里市电跳闸，三台柴油机同时自启，谁先闭合断路器、谁和母线频差超标——这种时刻兜底的就是 1407-CGCM。它不是 3500 那种纯保护框架，也不是 CompactLogix 那种通用 PLC，而是 AB 在 Bulletin 1407 里把 AVR 励磁调节、25 同期检定、27/59/81 保护、kW/kVAR 计量、ControlNet 上送 Logix 这五件事焊在一块板上的”发电机管家”。西屋时代没这货，是 Rockwell 接手后给 Logix 生态补的发电控制专用件，2023-12-31 原厂停售，但现场几千套柴发备电系统还在跑。
采购视角说人话：这模块的商业价值就在”ControlNet 原生进 ControlLogix 不用协议转换”。老电厂、数据中心、石化备用电站里 1407-CGCM 经冗余 ControlNet 挂 1756-CNB 模块，Logix 里直接建 CGCM 的 32 位浮点标签读电能数据，省掉 Modbus 网关和一张转换卡。我们拆机件入库筛选用原厂 1400-SG001 手册搭测试台，PT 加 100V/57.7V、CT 加 1A/5A 标准源，ControlNet 节点地址拨码复刻旧件，跑 AVR 软起升压看励磁 15A 输出线性，早期失效筛出率约 3.5%。比美国原厂 136 天期货（Rockwell 官网标 136-155 天 lead time）、或者拿普通 AVR+同步表+保护继电器拼三柜方案，同型号库存件贵 40% 但把停机更换时间从”周”压到”小时”，柴发备电系统真拒动一次损失的不是模块钱而是整个工艺段。
关键技术规格
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | 组合发电机控制模块（CGCM, Combination Generator Control Module） |
| 控制电源 | 18-32VDC（标称 24VDC），稳态功耗约 30W |
| 电压采样 | 57-208VAC 真有效值，单相/三相浮动星/接地星/开口三角，±0.2% |
| 电流采样 | 三相 CT 1A 或 5A 可选，交叉电流补偿输入 ID(+)/ID(-) |
| 频率范围 | 发电机 20-90Hz，母线 50/60Hz，±0.05Hz |
| 励磁输出 | PWM 驱动，连续 15A DC（32/63/125V 档），强励 30A/10s（50/100/200V 档） |
| 控制模式 | AVR / FCR（励磁电流手调）/ PF 恒功率因数 / VAR 恒无功，含 V/Hz 限制、OEL/UEL |
| 同期功能 | 25 同期检定，单/双断路器合闸，相位角 ±180° 精度 ±1° |
| 保护功能 | 27/59/81O/81U/40/32R/51/47 等 ANSI 保护，硬继电器+ControlNet 双上报 |
| 通信 | 冗余 ControlNet 1.5（Class 1 连接 ControlLogix）；DB9 冗余互连口 9600 8N1；DB15 工厂口 |
| 节点设置 | 前面板拇指轮拨 MAC ID |
| 计量精度 | 电压/电流 ±0.2%，有功无功 <0.4% 额定，PF <0.4% 实际值 |
| 工作温度 | -20~+70℃（运行），-40~+85℃（存储） |
| 安装 | 垂直机柜壁装（带散热片），非 DIN 轨 |
| 认证 | UL/cULus、CE、Class I Div 2 / Zone 2（AEx[ic] nA IIC T4） |
| 尺寸重量 | 约 254×178×102mm，1.2kg 级（以实物为准） |
| 固件 | 常见 Series D Rev A，主机固件 v4.x（如 v4.025/v4.028），ControlNet 固件 1.07 |
应用场景与行业案例
“这模块平时 ControlNet 灯绿着没人瞅，真到市电闪断柴发拒同期，电气工还以为是母线电压互感器坏了——这种锅背过不止一回。”
- 三甲医院备用柴油电站：三台 1200kW 柴发经 1407-CGCM 各自调励磁，ControlNet 冗余环进 ControlLogix，黑启动 8 秒内三机并联带 ICU 楼层，CGCM 内部同期逻辑在零交叉点合断路器，避免非同期冲击。
- 数据中心 2N 柴发系统：每台机组独立 CGCM 做 VAR 下垂补偿，多机并联无功均分误差 <2%，比外加无功控制器少一个故障点。
- 海上平台生活楼电站：Zone 2 机柜里 CGCM 无风扇被动散热+三防涂层，盐雾按 MIL-STD-810E 过测，审图员看 AEx[ic] nA IIC T4 标直接签。
- 石化常减压装置保安段：暴雨雷电夜市电暂降，1407-CGCM 的 85VAC 宽压 cousin（不对，CGCM 控制电是 24VDC 吃 UPS，PT 侧才吃 57-208VAC）—控制电来自 24V 蓄电池组，电网闪络不影响同期判断。
- 水电站厂用电备品：老站改造把原继电器式同期屏换 CGCM，Logix 里直接读 kW/kVAR 历史，省一套独立电度表。
微案例：2024 年 3 月，华东某晶圆厂 10kV 保安段联调，#2 柴发 1407-CGCM 报”Sync Fail”拒合闸，晶圆线差点陪停。旧件拆下，DB9 冗余口电平异常，内部 9600 波特时钟晶振温漂导致主备 CGCM 状态跟踪丢帧。库存翻出 2016 年 AB 原厂密封 1407-CGCM（New Surplus，Series D Rev A，固件 v4.025），旧件拔前用手机拍拇指轮 MAC ID 和 ControlNet 同轴 T 头顺序，新件壁装、24V 上电、MAC 拨回原值、ControlLogix 里 Class 1 连接重建、AVR 软起升压到 400V 用时 4.2 秒（原厂标称 3-6 秒），全程 31 分钟。厂务主管原话：”这铁盒子标价 4.2 万我嫌狠，真晶圆线非计划断保安电一次光报废批次就七位数。”
