描述
产品详情

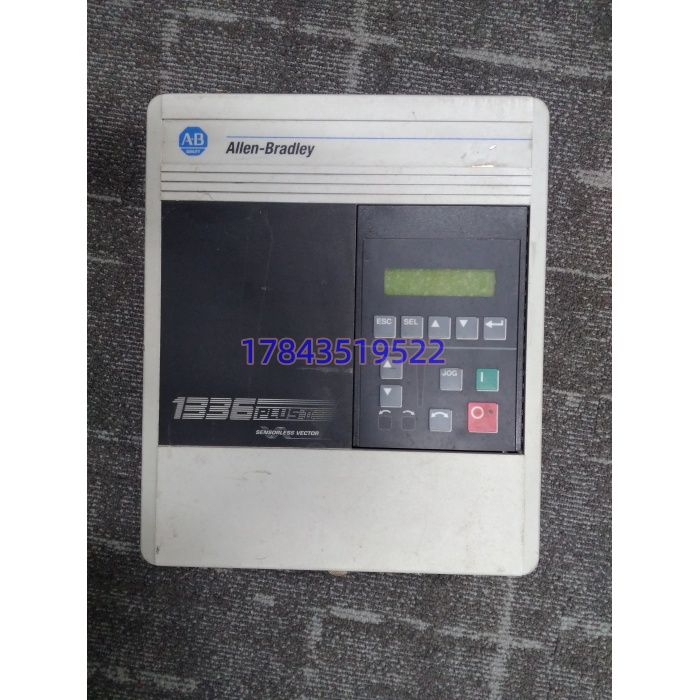

· 型号：1336F-BRF50-AA-EN-HAS2
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：1336 PLUS II
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品类型 | 可调频交流变频器 VFD（1336 PLUS II 系列） |
| 适用电机 | 三相交流感应电机，0.37–448kW 系列中 3.7kW 档 |
| 输入电压 | 380–480 V AC 3φ（50/60Hz）或 513–620 V DC |
| 输出电压 | 0–460 V AC（随频率调宽） |
| 输出频率 | 0–400 Hz |
| 额定功率 | 5 HP / 3.7 kW |
| 输出电流 | 8.4 A CT（恒转矩）/ 9.0 A VT（变转矩） |
| 输入电流 | 约 10 A（CT）、10.7 A（VT） |
| 控制模式 | V/F、无传感矢量（Sensorless Vector）、动态电流调节 |
| 过载能力 | 150% 1 分钟（CT 典型） |

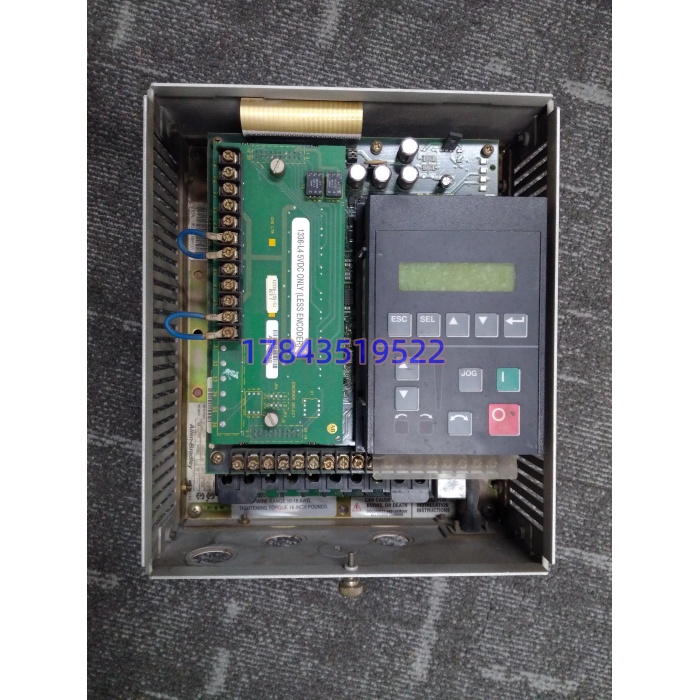

| 人机界面 | HAS2 = 带数字电位器（Digital Pot）的编程器/控制器面板，LCD+键盘，可拆移 |
| 扩展 I/O | TTL 触点选项（干接点 DI/DO，具体点数以原厂手册为准） |
| 通信 | 标准无内置网口；Modbus RTU 经可选卡，DeviceNet 可选（HAS2 本身不含） |

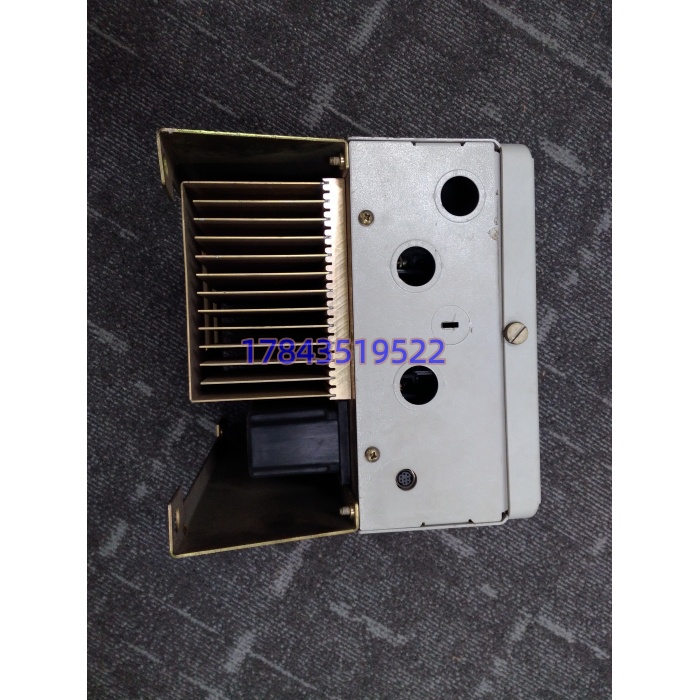

| 框架尺寸 | A3（约 215.9×290×207 mm，W×H×D） |
| 防护等级 | IP20 / NEMA 1 |
| 冷却 | 强制风冷（内置风扇，风扇变压器 T1 需按 380/415/460V 操作重接） |
| 工作温度 | 0 至 +40 ℃（部分渠道标 0–60℃ 未获原厂统一背书，以 1336 PLUS II 手册 0–40℃ 为准） |
| 存储温度 | -40 至 +70 ℃ |
| 湿度 | 5–95% RH 非凝露 |
| 认证 | UL / CSA / CE |
| 停产状态 | 原厂 2010-10-01 停售（Rockwell 官网公告），无直接原厂新货，后继工程替换指向 PowerFlex 系列 |
| 同尾标变体 | -L4（TTL 触点）、-L5（24V AC/DC 控制）、-L6（特定认证）为追加选项尾标 |
产品介绍
从维护者视角看，1336F-BRF50-AA-EN-HAS2 是那种”老但皮实”的小功率 VFD。某啤酒厂 CIP 清洗泵项目里碰过：5HP 电机拖离心泵，原配就是这台 A3 框架 1336 PLUS II，跑了 14 年，坏的方式很典型——直流母线电容鼓顶导致上电报”DC BUS LOW”，但面板 HAS2 数字电位器还能调、TTL 触点还能发运行令，只是带载 3 分钟就跳。这种”半死不活”比全坏更坑人，HMI 不报硬件故障只报欠压，维保先换电位器再换面板，绕一圈才查到电容。
严格来说，尾标分段必须读明白：1336F=PLUS II；BRF=B 类电压（380/415/460V AC 三相）+ RF 框架功率段（5HP A3）；AA=标准封装；EN=英文面板；HAS2=带数字电位器编程器（HAS1 是无电位器基础键盘， 多一个数字电位器旋钮）；L4/L5/L6 是后续追加的选项尾标（TTL 触点/24V 控制/认证），你给的型号没写 L 尾标，备货时若现网是 -L4 必须连 L4 一起写，否则 TTL 触点选项会丢。原厂 2010 年就停了，Rockwell 官方推荐走”工程替换”到 PowerFlex 525/753 同类功率段，但机械尺寸、端子定义、ControlLogix 集成度全不同，老柜不改屏基本不可能直替。采购端别把它当 PowerFlex 买——BOM 写”1336F-BRF50-AA-EN-“供应商发 PF525 是违规替代。TCO 上单台 5HP 风机水泵按”装置数 10% + 单线至少 1 台”冷备，比停一条灌装线按小时算违约便宜。
应用场景与库存策略
5HP VFD 的痛点不是贵，是”电容老化隐性跳”。1336 PLUS II 停产后市面拆机件电解电容干涸普遍，NEW SURPLUS 价高但至少未带载。急购极易买到无 L 尾标或 HAS1 替 的货，现场发现没数字电位器再退就误事。
- 啤酒/饮料 CIP 泵、工艺水泵：5HP 风机水泵变转矩，非它不可（1336 PLUS II 原生 A3），建议按泵组数 10% 留冷备，单线至少 1 台。
- 传送带/辊道电机：CT 8.4A 够用，建议区域维修班共享 1 台周转。
- 老厂未升 PowerFlex 项目：按剩余寿命 3–5 年 Last-time-buy， 尾标+L 尾标写死。
- 沿海/高湿车间：拆机件必须查直流母线电容顶和风扇轴承，建议 NEW SURPLUS 优先。
- 改造边界：整线升 PowerFlex 525（5HP 对应 25B-D024N104）时这台自然退备，但只换 HMI/PLC 不换传动的项目继续备原型号。
真实案例：某汽车零部件厂焊接线冷却水泵 5HP，夜班 1336F-BRF50-AA-EN- 上电 RUN 灯闪但电机不转，面板显”F08 Overtemp”。维保换风扇、清滤网无效；最后拆机发现风扇变压器 T1 在早年 415V 改 460V 操作时没重接（原厂手册明令 B040–B200 必须重接 T1），导致风扇实际转慢、散热器积热。备件柜里有一台同型号但无 L4 尾标（缺 TTL 触点），插上能跑但原接线里的 TTL 运行反馈丢了两路，PLC 诊断报”VFD status mismatch”。再从同行借到 -L4 同尾标，换上重接 T1，恢复。那次停泵 5 小时焊机循环水超温，够买八台 1336F。之后该厂把”尾标全串+T1 接线电压档”写进 VFD 备件验收单。
