描述
产品详情
· 型号：1336-QOUT-SP23A（SP-1336-QOUT-SP23A）
· 配套件：74101-177-52 ×2（Rockwell 触发/接口子板，有时称 74101-177-52 REV *），FZ1200R16KF4 ×4（Infineon / Eupec 半桥 IGBT 模块）
· 品牌：Allen-Bradley / Rockwell Automation（1336 系列）；IGBT — Infineon Technologies (Eupec)
· 系列：1336 PLUS II / 1336 IMPACT Medium Voltage / High Power AC Drive — Power Stage Interface (QOUT) Assembly
规格参数
【1336-QOUT-SP23A 驱动接口板】
- Rockwell 目录号：SP-1336-QOUT-SP23A / 1336-QOUT-SP23A
- 模块类型：QOUT — Qualifier Output / Gate Driver Interface Board for 1336 Power Section
- 功能：接收主控 PWM（光纤或 LV TTL 经隔离），生成 IGBT 门极开通/关断脉冲，集成 Desat 检测、米勒钳位、欠压锁定(UVLO)、故障反馈(VFO/Fault 回主控)
- 隔离电压：控制信号 ↔ 功率侧 ≥2500V～4000V（光纤或高等级光耦依版本）
- 适配功率模块：通常与 1200A～2400A 1700V/1600V IGBT 配套（如 FZ1200R16KF4 / FZ2400R16KF4）
- 状态指示：PWR / Gate Enable / Fault LED，测试点供示波器量死区/脉冲宽度
- 安装：1336 功率柜专用插槽/导轨，与 74101-177-52 触发板通过排线或针座互连
- 工作温度：0℃～+55℃（柜内），存储 -40℃～+85℃
【74101-177-52 触发/接口子板（×2）】
- Rockwell 内部号：74101-177-52（可能有 REV A/B/C，需与原 QOUT 兼容）
- 功能：PWM 信号分配、门极电阻网络匹配、局部故障锁存，插/扣在 QOUT 板或邻近子板位
- 注意：REV 须匹配 QOUT-SP23A 所要求版本（通常同代兼容，老 REV A 在新 QOUT 有时拒锁——以现场原板丝印为准）

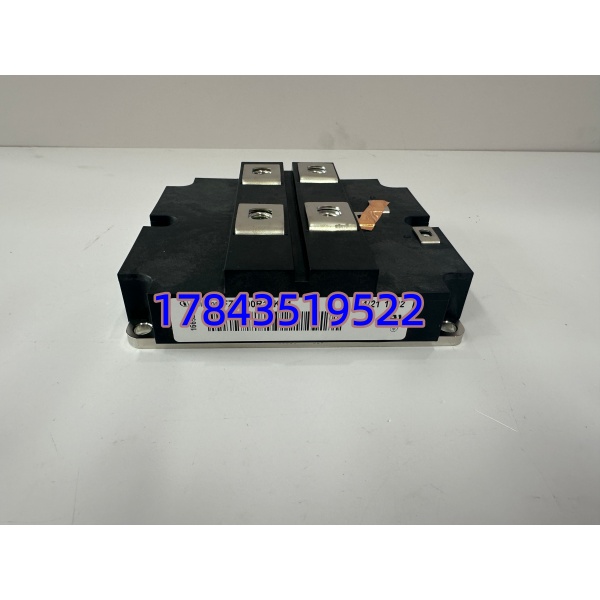

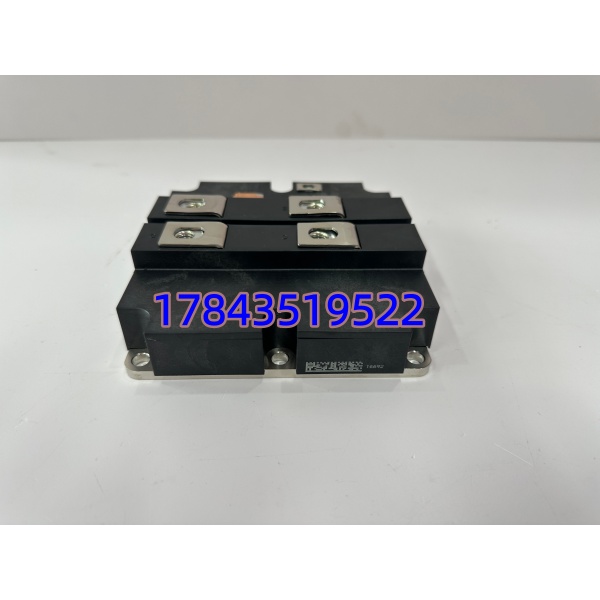

【FZ1200R16KF4 IGBT 功率模块（×4）】
- 制造商：Infineon / Eupec
- 型号：FZ1200R16KF4（亦标 FF1200R16KF4C — 同封装兼容）
- 类型：1700V(标称 1600V 级) 1200A 半桥 IGBT + 反并联二极管
- VCES：1700 V｜IC(nom)：1200 A @ 25℃ (≈800A @ 80℃ Tc)
- 栅极驱动：VGE(on)=+15V / VGE(off)=-8～-15V（典型 -8V 或 -15V 依 QOUT 设计）
- 隔离：基板 ↔ 端子 ≥2500V AC (1min)，AlN/DBC 陶瓷衬底
- 端子：半桥 C1-E1-C2-E2 + G/E 辅助端，拧紧紧矩依 datasheet（典型 12～15 N·m）

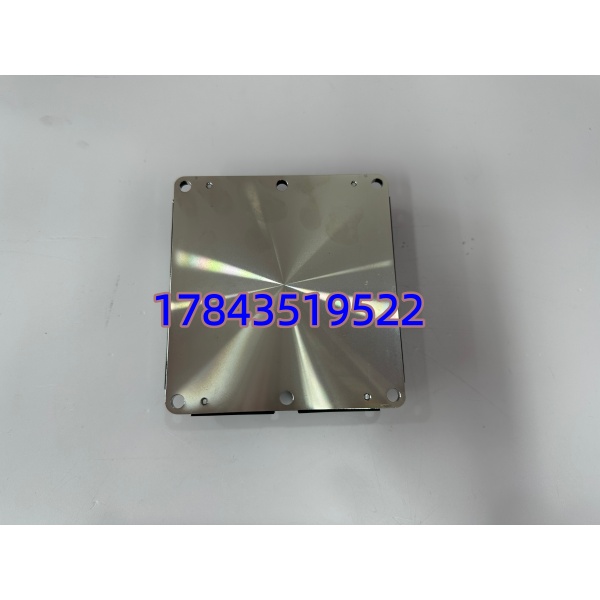

- 安装：螺栓固定于散热器（需导热硅脂/相变片），风冷或水冷散热依柜型
严格来说 1336- 是弱电驱动板不是功率 IGBT 本身，但它俩+74101 触发板+IGBT 构成完整功率臂——采购分三种策略：① 只囤 QOUT+74101 驱动板（电子件易断货价高）② 额外按 IGBT 预期寿命囤 FZ1200R16KF4（功率半导体磨损件，通常 8～12 年视负载/结温）③ 整机功率包成套备。换 QOUT 板后必须用示波器核 gate 脉冲死区/幅值再解封 IGBT 使能，别跳过这步——现场碰过新板 Desat 门槛设偏导致误封锁。
产品介绍
在矿山主排水或水厂 2000kW+ 1336 PLUS II 柜里—— 把主控来的 PWM 经过隔离放大送给四个 FZ1200R16KF4 的门极，同时盯着 Desat 和短路反馈。(现场实测发现老批次 QOUT 板最脆弱的是光耦老化致脉冲歪斜、驱动负压箝位电阻热漂移——建议每轮大修量 Gate-Emitter 波形确认 VGE(on)≈+15V / VGE(off)≈-8～-15V 无振荡。) 它或 IGBT 炸了 = 对应功率臂失效→ 变频器跳闸降容或整机停，是大功率传动 ABC-A 关键件。
按备件 ABC：1336 系列整体 EOL（Rockwell 1336 PLUS II 已 Obsolete / Legacy Product Status）， + 74101-177-52 原厂新造基本停线，Last-Time-Buy 多关，市面靠 NOS + 经测拆机； Infineon 仍产但交期随半导体周期波动（偶有 20～30 周）。建议：驱动板包(QOUT+74101×2)按在线同型柜数 ÷ 2(向上取整)+1 备；IGBT 按每相臂数×柜数评估剩余寿命后定——典型运行 >10 年且负载重建议每相备 1 只（最低全局备 2 只）。
应用场景与库存策略
1336 PLUS II / IMPACT 大功率 VFD（风机/水泵/压缩机/矿井提升辅机）功率单元驱动接口—— 故障或 IGBT 失效无备件时对应桥臂掉→ 传动跳闸（部分多电平可降容运行但 rare）。单柜无冗余直接全线停机。
- 大型水厂取水泵/矿山主通风机 1336 PLUS II (>500kW) → 非它不可（1336 专有门极接口+光纤协议）→
- 老厂 1336 混用 REV 注意：74101-177-52 REV A/B/C 须匹配 所要求——换前拍原板正反面（含 REV 丝印），优先找同 REV 触发板配套； 可用 FF1200R16KF4C（Infineon 兼容替代，确认端子排列/拧紧扭矩一致）。
- IGBT 寿命管理：功率半导体属磨损件——记录 IGBT 投运日期、累计 kWh、散热风道压差。出现 VCE(sat)温升异常升高或 NTC 偏移 >10% 预警考虑提前更换，别只靠备件。
- 配套耗材：换 IGBT 必须同步换导热硅脂/相变垫片、紧固螺丝（力矩扳手）、门极电阻（若外置）及直流母线支撑电容外观检——功率段维修是系统工程不是只换板。
真实案例：
