描述
产品详情
· 型号：AB91-1（部件号 HESG437479R1，交叉标 HESG437899）
· 品牌：ABB（原HESG系列，现UNITROL励磁）
· 系列：ABB UNITROL励磁系统，老模拟/混合控制柜内专用板（HESG编号族）
规格参数

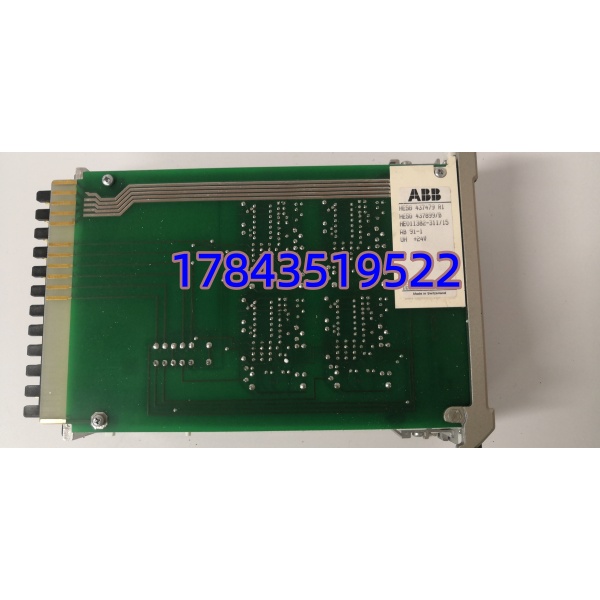

- 产品形态：印刷电路板组件（PCA），绿阻焊白丝印 AB91-1 HESG437479R1 HESG437899，多处DIP开关/JP跳线，非通用DIN轨模块
- 供电电压：典型±15 VDC、±24 VDC（由励磁柜内DC/DC砖供），部分版本兼容+5 V/±12 V，需核对/以原厂手册为准
- 信号I/O：模拟量励磁电压Uf/电流If进AI（±10 V或0–20 mA），PID输出驱脉冲变压器或功放，DI/DO做起励/灭磁联锁
- 处理器/逻辑：老件用运放+比较器+模拟PID（LM741/OP07/NE5532），无MCU固件，标定电位器调增益/限幅（常氧化接触不良）
- 通信：无总线，纯硬线模拟+干接点，后面板排针/盒式端子（3.5/5.08 mm），串口仅做老UNITROL面板调试需核对
- I/O容量（参考）：2–4路AI（Uf/If/UG/UF），2路AO（PID出±10 V驱触发），4–8 DI/DO（起励/灭磁/故障继电器）
- 指示灯：电源LED（PWR），RUN/CAL（校准模式），FAULT红（过励/PT断线/模拟超限），调节电位器旁刻度标
- 安装：励磁柜内PCB导轨夹或M3×4螺柱固定，排针/盒子端子排，尺寸约180×120×30 mm至220×150×35 mm，重0.3–0.6 kg
- 环境：工作0至+60°C（控制柜内，非宽温），存储-20至+70°C，湿度5–95%非冷凝，IP20装金属盒/柜内
- 老化特征：老模拟板上镍电解电容干涸（10年以上必老化）、标定电位器碳膜氧化导致PID增益漂移、排针氧化接触不良
- 认证：CE / UL依整机励磁柜，单PCB无独立认证，需核对/以原厂手册为准
- 兼容柜型：UNITROL F（老模拟）、UNITROL 102/103/104混合，新数字UNITROL 5000/6000不兼容此板
产品介绍
从历史生命周期验证切入：AB91-1是ABB老UNITROL励磁柜里的模拟/混合信号处理板，HESG437479R1是原HESG编号（后被ABB收购励磁线），HESG437899是交叉参考旧标或替代标——说白了，它就是励磁调节柜里做电压/电流反馈调理+PID放大输出的“模拟大脑”，运放+电位器标定增益限幅，输出±10 V驱可控硅触发脉冲，整机起励/灭磁/过励保护硬线进来。现场实测发现，老电厂运行15年以上UNITROL F柜里，AB91-1上镍电解电容干涸（顶部鼓包）、标定电位器氧化转不动，励磁电压Uf慢慢漂出±2%触发“AVR Drift”报警，严重时误强励或失磁保护动作跳机。在某个2006年老燃机项目里碰过，原设计全模拟UNITROL F，AB91-1调增益的10圈电位器氧化卡死，半夜负荷波动时励磁跟不上，AVR切手动才没跳机。
供应链角度看，AB91-1早进Legacy Only，新UNITROL 5000/6000是全数字DSP，老柜延寿只能走拆机测试OK/NOS老库存，原厂交期关了Last-time-buy窗口。TCO算：换整柜励磁数字化六位数起，延寿只需囤2–3件Buffer做冷备，单价几百到两千块换机组再跑5–8年——库存经理拍ABC：归A类高值高停机影响（励磁柜挂了=发电机脱网），安全库存SS=1 per unit，重订货点看大修前6个月扫现货。生命周期尾声，别等新EOL公告才囤，这老模拟板是励磁备件硬通货，放了十年再出也不亏（电容要提前老化测试更换）。
应用场景与库存策略
痛点直白：老电厂周六夜满负荷发电机，UNITROL F柜里上FAULT红亮+励磁电压漂+3%，AVR切手动运行但再过漂就失磁保护跳机=脱网损失百万/小时起，原厂早停售新件，找渠道调NOS老库存交期谁也不敢保，现场翻柜只有空端子排无备板——缺这块模拟调理板=励磁调节盲或半盲，非计划脱网风险极高。
典型场景与备货建议：
- 老电厂/水电站 UNITROL F/102/103励磁柜（模拟/混合）：非它不可因为AVR PID增益/限幅全在运放+电位器上，数字UNITROL 5000不兼容老柜接线；建议每台发电机励磁柜留1件冷备Buffer（安全库存SS=1），ABC归A类高值高停机影响，重订货点=大修前6个月启动寻源现货，或由供应商做寄售代管（VMI）放电气间锁柜；新项目直接上UNITROL 6000数字，旧柜只延寿不新采购。
- 工业燃气轮机/同步电机试验台：老UNITROL励磁柜驱同步机做负载试验，做Uf/If反馈调理，电位器标10圈精细调增益；建议随试验台备件包留1件拆机测试OK+NOS电容预更换包（4–6颗镍电解），别等FAULT红亮再找。
- 冶金轧机主传动励磁（老ABB ADS柜）：做传动励磁模拟PID，轧机跳一次损几十万，双柜冗余但板通用；建议每两柜留1 Buffer，现场仓做电容老化测试每年一换（10年以上件电容必干涸）。
真实案例：西南某老水电厂，2024年汛期满发夜，#3机UNITROL F柜 FAULT红亮+励磁电压Uf从10.5 kV漂到10.8 kV（AVR切手动），值班班长翻现场仓只有空端子排——原厂交期关了Last-time-buy，连夜打电话给同流域上游电站借拆机测试OK一件（幸好同UNITROL F配置），驱车往返三小时凌晨2点进电气间励磁柜，断电断24 V/±15 V，M3螺柱拆旧板（排针20针+盒子端子），插新 HESG437479R1，上电校准10圈电位器回原标定值（拍照记原刻度！），FAULT灭Uf回10.5 kV，AVR切自动运行，没脱网。反思粗暴：励磁模拟板是SPOF里的SPOF，老柜每机必留1 Buffer+预换电容包，ABC A类里升一级——后来设SS=1 per unit、重订货点看大修窗口，每年大修测板上电容ESR，超阈值提前换，再没为等过一天交期。
