描述
产品详情

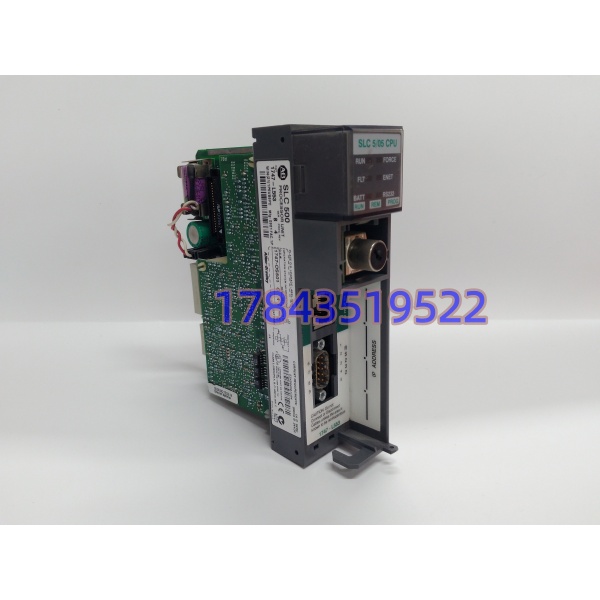

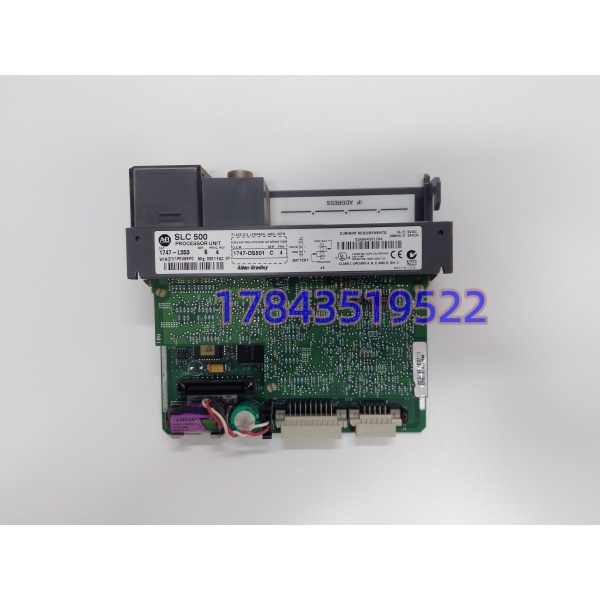

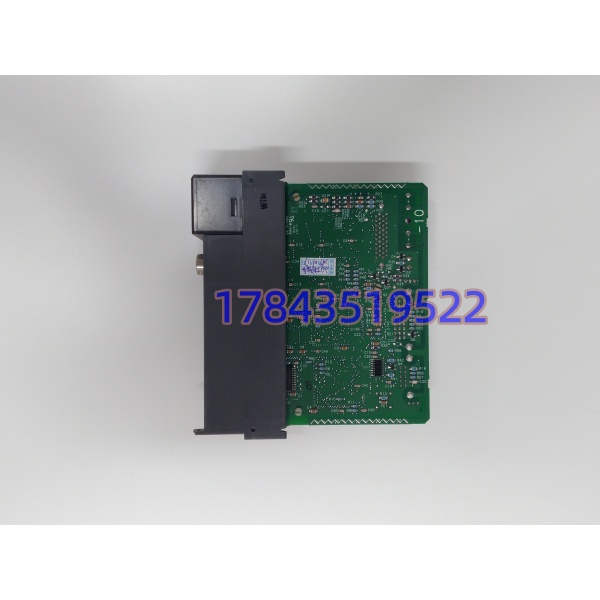

· 型号：1747-L553
· 品牌：Allen-Bradley (Rockwell Automation)
· 系列：SLC 500 (SLC 5/05)
技术参数
- 处理器类型：SLC 5/05（32 位 RISC 架构）
- 用户内存：64 K 字（60K 程序/数据 + 4K 专用数据，电池后备 RAM）
- 可选存储：支持 1747-M13 Flash 内存模块扩展
- 通信端口：1 × RJ45 以太网 10/100 Mbps（EtherNet/IP）、1 × DB9 RS-232（DF1/DH-485/ASCII）
- 最大连接数：以太网最多 64 个（Series C）
- I/O 容量：4096 点离散输入 + 4096 点离散输出，480 点本地模拟量
- 本地扩展：最多 3 个本地机架，总计 30 个槽位
- 扫描性能：位指令 0.37 µs，程序扫描 0.9 ms/K 字，I/O 扫描 0.225 ms
- 背板功耗：5V DC @ 1.0 A（24V DC @ 0 A）
- 后备电池：1747-BA 锂电池（保持 RAM 与实时时钟）
- 工作温度：0℃ ~ +60℃（存储 -40℃ ~ +85℃）
- 物理尺寸：约 145 × 38 × 118 mm（SLC 500 标准窄体）
- 编程软件：RSLogix 500 / RSLinx Classic（不兼容 Studio 5000）
- 状态指示：RUN / PROG / FLT / BATT / FORCE 前端 LED 与钥匙开关
产品介绍
从技改经理的深夜救火电话切入——SLC 500 机架报错“Processor Fault”，拆下来发现是 20 年前的 L551 内存爆了。这时候 1747-L553 的价值不是性能飞跃，而是引脚与背板百分百兼容的物理替代能力。它作为 SLC 5/05 家族顶配，塞进了同系最大的 64K 字 RAM，能原封不动吞下老线膨胀了十几年的没重构的梯形图。在某个汽车零部件厂碰到过，老 L552（32K）因为数据表溢出偶发死机，热插拔换成 L553 后，只用重下装一次程序，没动任何机架接线，产线停了 40 分钟就续上了命。
商业决策上必须认清：它已停产（2024 Q1 官停），现在的供应链全是库存、翻新或良品回收。19-01-18 这批日期码意味着它已经在防静电袋里躺了 7 年，电解电容老化是隐形风险，买入后建议上架前做 72 小时老化测试。它的以太网口是救命稻草，能让你用 BOOTP/DHCP 设 IP 远程监控，但别指望它跑 CIP Motion 或现代 Logix 的标签数据结构。不适合新项目，只适合存量系统的延寿备件。严格来说，它只在固件 FRN 13 以下（Series C 硬件）跑得稳，老 A/B 系列最高只到 FRN 11，混用会锁死 CPU。
替换与升级建议
✅ 直接替换
- 1747-L552 / L551（同 SLC 5/05 系列）：物理插槽、背板总线一致。L553 内存更大，直接插进去下载原程序即可运行。若原程序小于 32K，无任何改动成本；若用了 L553 特有指令需确认。
- 同型号 1747-L553（不同 Rev/Series）：只要固件差距不大（FRN 11~13 间），程序兼容，拔插替换，成本仅停机时间。
⚠️ 软件兼容（需改配置）
- 1747-L543（SLC 5/04，DH+通讯）：硬件能插同机架（1746 系列），但通讯口是 DH+ 而非以太网。上位机 SCADA 若绑了 IP 通讯得改驱动为 DH+，工作量 1~3 人天，可能涉及授权变更。
- 早期 SLC 5/03（L533 等）：无以太网，若原系统依赖 的 Socket 指令或 MSG 以太网读写，降级替换需重写通讯逻辑，风险极高。
❌ 硬件不兼容
- CompactLogix 5380 系列（如 1769-L30ER）：物理尺寸、背板协议、软件架构完全不同，官方迁移方案需重写全部代码，无法硬件直替，只能依赖库存找老 SLC 件。
- PLC-5 处理器：机架背板电压与总线不通用，硬插损毁模块与电源。
