产品详情

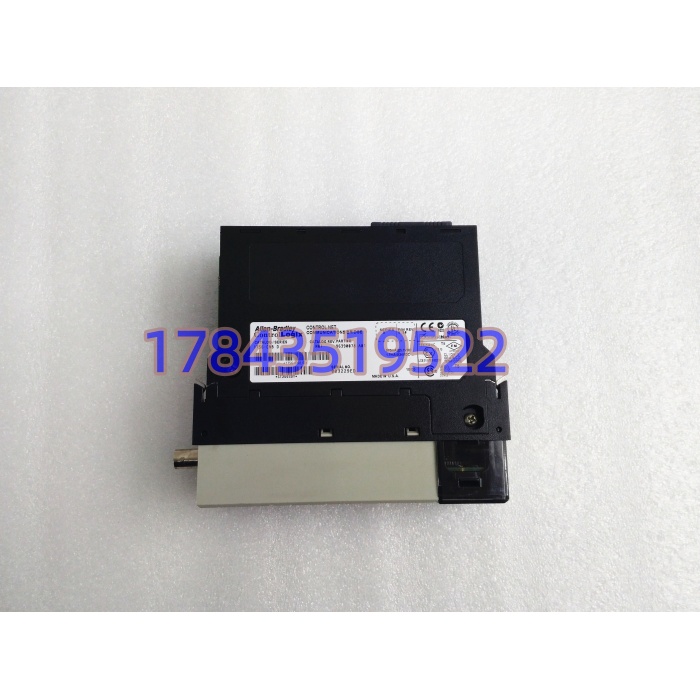

· 型号：1756-CNB/D（1756-CNB 本体，Series D）
· 品牌：Allen-Bradley（罗克韦尔）
· 系列：ControlLogix（1756 机架）
规格参数
| 参数项 | 规格值 |
|---|---|
| 通信协议 | ControlNet（不支持 EtherNet/IP、DeviceNet） |
| 传输速率 | 固定 5 Mbps |

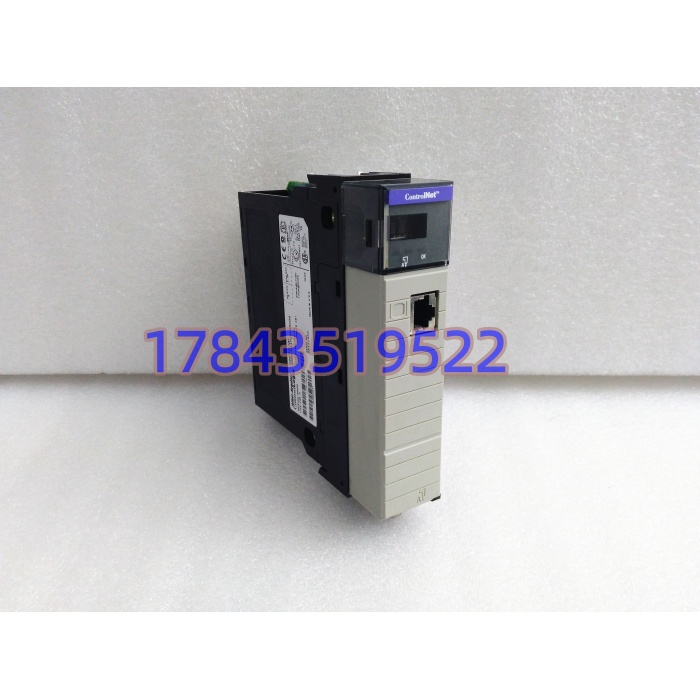

| 接口 | 1×BNC（ControlNet A，非冗余）、1×NAP RJ45（本地配置/调试） |
| 最大节点 | 单网段 99 节点（RSNetWorx 推荐 ≤48 物理节点） |
| 逻辑连接 | 最大 64 个双向连接（生产/消费+MSG 混合），常规可用 40~48 |
| 未连消息缓冲 | 最多 20 个 MSG 缓冲区 |

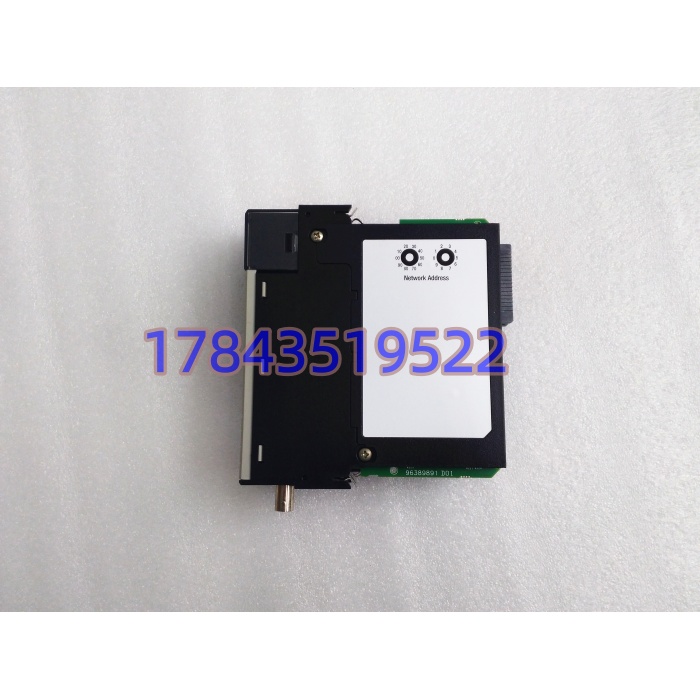

| 节点地址 | 模块侧面旋转拨码 01~99，00 为复位/非法态 |
| 电缆要求 | 1786-RG6 四屏蔽 RG6 同轴，75 Ω，主干两端 75 Ω 终端（1786-CTR） |
| 背板供电 | 5.1 V DC 970 mA，24 V DC 1.7 mA，功耗 5.1 W（17.4 BTU/h） |
| 固件 | Series D 对应固件需核对 Studio 5000/RSLinx 兼容矩阵（老机常见 V4.x~V7.x，以原厂手册为准） |
| 安装 | 1756 机架任意槽，单槽宽，DIN 导轨机柜 IP20 |
| 环境 | 0~60℃运行，-40~85℃存储，5~95% RH 无凝露，Class I Div 2 |
| 诊断 | OK / NET A / NET ERR LED，RSLinx 可读 CRC、帧错、keeper 状态 |
| 生命周期 | 2024-12-31 Discontinued，Engineering Replacement = 1756-CN2（非冗余）或 1756-CN2R（冗余） |
产品介绍
1756-CNB/D 是 ControlLogix 平台里最典型的 ControlNet 单口网桥，干的事很单纯：把机架背板上的 Logix 控制器和外面那条 5 Mbps 同轴 ControlNet 主干连起来。它不像 EN2T 走以太网，也不像 CNBR 带 A/B 双口冗余——就一个 BNC，跑非冗余介质。现场价值在“老 ControlNet 基建不动”：1794-FLEX 分站、PowerFlex 700S 走 CNET 的驱动、PanelView 老 HMI、多台 Logix 之间 Producer/Consumer 标签共享，全靠它在背板和同轴间桥数据。Series D 是 2000 年代中后期到 2010 年代初的主流硬件版，比早期 A/B/C 的 NAP 口 ESD 防护和 CRC 计数稍好，但固件和组态工具链仍绑在 RSNetWorx for ControlNet + RSLinx Classic 这套老组合上。
和 CNBR 比，它少一个 BNC 和一套冗余介质状态机，价格差一大截，但单网段非关键链路（比如水处理远程泵房、输送线分支）用 CNB 就够了，没必要堆 CNBR。和接续件 1756-CN2 比，CN2 硬件新一代、固件走 Logix 现代体系，物理插槽通用，但老项目直接换 CN2 要注意 RSNetWorx 离线文件里模块类型得改、固件版本跨度大时老 GSV/MSG 结构可能要重编译。坦白讲，现在买 CNB/D 不是拼性能，是拼“插上拨对节点号、RSNetWorx 里 NUT 不变就能通”。
应用场景与行业案例
我在现场遇到过最误事的不是 CNB 坏，是坏之前没人记节点号和 NUT（Network Update Time）——新件拨成 01 插上去，RSNetWorx 里原网是节点 12，全段闪 NET ERR，老师傅拍脑袋说“AB 模块插上自协商”，ControlNet 可不认这套。
典型场景：
- 汽车焊装线机器人站间标签同步：多台 1756-L55/L61 通过 CNB 挂同一 CNET 主干，Producer/Consumer 共享工位状态，5 Mbps 确定性够用，不碰以太网风暴。
- 水务/泵站 1794-FLEX 远程架：中央 ControlLogix 柜出 CNB，同轴跑 300~800 米到泵房，T 型分接 1794-ACN15，比拉光纤改 EN2T 省一个改造停机窗口。
- 钢厂酸洗线 PowerFlex 700S 驱动：变频器走 ControlNet 从站，CNB 扫调度连接，RPI 固定、不丢帧，比后期改 CIP Motion 以太网稳。
- 老 PanelView 1000 接 CNET：HMI 没以太网口，CNB 网桥让 Studio 5000 还能下画面，延寿五年。
- 集成商备件池：L61 机架里 CNB/D 同轴口 TVS 老化（雷击感应烧 BNC 匹配电路），备同系列拆机件比劝业主整网迁 EN2T 现实。
真实案例：
前年大暑夜，江苏某化纤厂纺丝卷绕机 ControlNet 全段闪红，RSLinx 里 1756-CNB/D OK 灯绿但 NET A 红灯闪，CRC 计数狂跳。到现场先看两端 75 Ω 终端——都在；再量同轴中心线对地绝缘电阻 0.3 MΩ（标准是 ≥2 MΩ），断定某段 1786-RG6 被行车电缆压伤进水。手里只有一块 Series D 拆机 CNB，节点原是 12，照拨，NAP 口直连笔记本跑 RSNetWorx 在线读拓扑，发现节点 07 的 1794-ACN15 掉线把整段 NUT 拖到重算。临时把伤缆段旁路、T 型头重压 BNC，CNB 上电 30 秒网络重建，卷绕辊给定恢复。这事儿让我记死：换 CNB 前先拍节点拨码微距照，再量同轴绝缘阻值，别上来就判模块死——ControlNet 物理层毛病十有八九甩锅给网桥。
