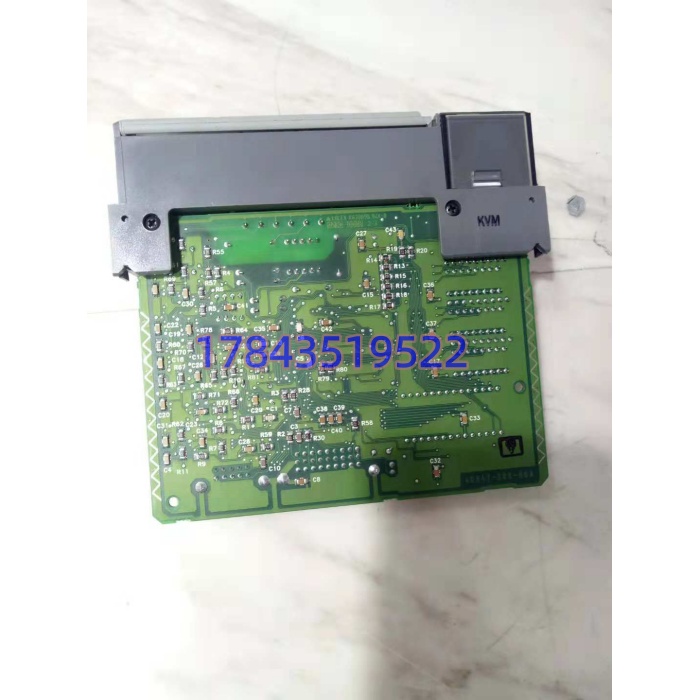

产品详情
· 型号：1747-ASB
· 品牌：Allen-Bradley（罗克韦尔自动化）
· 系列：SLC 500（1746 I/O 机架配套）
规格参数
| 参数项 | 规格值 |
|---|---|
| 通信协议 | Universal Remote I/O（RIO 从站） |
| 波特率 | 57.6 / 115.2 / 230.4 kbps（SW2 DIP 设定，230.4k 时距离降至约 762 m） |
| 最大节点 | 标准模式 16 节点，扩展模式 32 节点 |
| 传输介质 | Belden 9463 双轴同轴（紫缆），6-pin Phoenix 端子，链路两端 82 Ω 终端电阻 |
| 最大距离 | 57.6 kbps 下 3048 m（10000 ft） |
| 背板电流 | 5 V DC 375 mA（部分老手册标 600 mA，以模块铭牌/UM006 为准） |
| 热耗散 | 约 1.875 W |
| 槽位规则 | 占 1 槽，必须装远程机架最左 0 槽，不能放本地 CPU 架替 L5x |
| 寻址模式 | 支持 1-槽 / 2-槽 / 1/2-槽 三种背板寻址（SW3 设定） |
| 映像容量 | 最多 32 个逻辑组（logical groups），4 个逻辑机架，30 个机架槽位映像 |

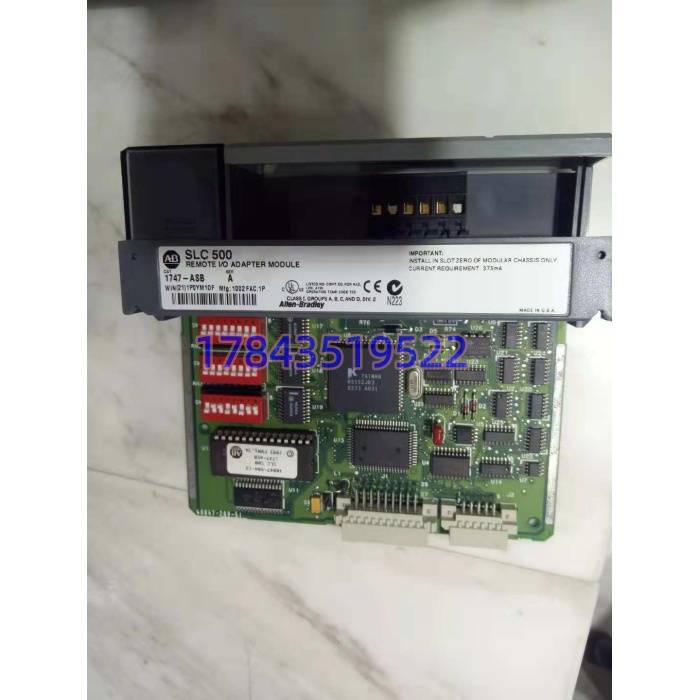

| 配置方式 | 3 组 DIP（SW1 逻辑机架/组号，SW2 波特率/映像大小，SW3 保持态/寻址/保存模式）无软件配置界面 |

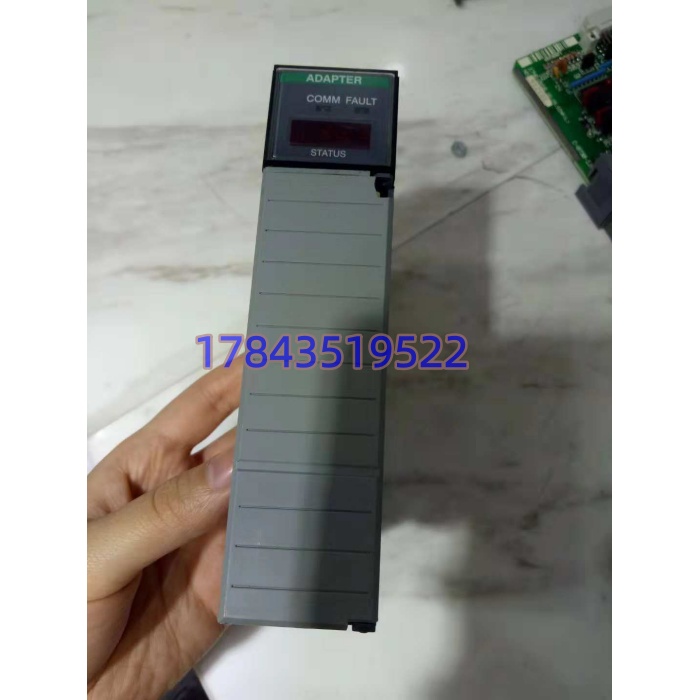

| 状态指示 | COMM 绿、FAULT 红 LED + 三位 7 段数码管（报 1/2/3/4 类故障码） |
| 环境 | 0~60℃，5~95% RH 无凝露，IP20 柜内，Class I Div 2 |
| 生命周期 | PM300 停产（约 2013 年前后 EOL），原厂不再供货，市面仅库存/拆机/翻新 |
产品介绍
1747-ASB 是 SLC 500 分布式 I/O 架构里最典型的 RIO 从站头子。它不跑逻辑，只干一件事：把插在同一 1746 机架里的 I/O 模块按 DIP 设定的逻辑机架/组号，周期性映射到主站扫描器的映像区。主站可以是 SLC 5/04 加 1747-SN、PLC-5 自带 RIO 口，也可以是 ControlLogix 配 1756-DHRIO。和 1747-AENTR 不同，它走的是老 RIO 同轴网络，不是以太网，延迟低但诊断弱，全靠那块三位数码管报代码。
在现场它解决的是“老机架不想动、主站又远在几十米外”的布线问题。国内 2000-2012 年上的水处理、输送、包装线，很多远程站就是一块 ASB 带十来块 1746 卡。它的工程价值不在算力，在“插上拨对 DIP 就能通”——但反过来说，DIP 拨错一位（比如逻辑机架号偏移、波特率和主站不一致），主站扫出来就是整个远程架红叉，查线查到怀疑人生。现在原厂停产，买件核心不是看价格，是看 DIP 配置和原架是否一致、数码管能否跑出“PWR OK”后进运行。
应用场景与行业案例
我在现场遇到过最烦的不是 ASB 坏，是坏之前没人记 DIP 照片——新件插上去主站报“adapter config mismatch”，三位码闪 1 和 2，老维护退休了，谁也说不清原逻辑机架从几开始。
典型场景：
- 水务/泵站远程 I/O 间：PLC-5 或 SLC 5/04 在中央控制室，泵房 1746 机架离 200 米，一对 1747-ASB 走 RIO 同轴，不用拉几千根线。
- 汽车焊装线缓冲工位：1747-SN 主站扫十几个远程架，ASB 带 1746-IB16/OB16，节拍扫描 57.6k 够用，换 230.4k 反而易反射出错。
- 食品厂输送分拣：老产线不敢动 RSLogix 500 程序，只把坏 ASB 换成同型号拆机件，DIP 照抄原样，十分钟恢复。
- 矿山皮带保护：主站 ControlLogix+1756-DHRIO 保留老 RIO 基建，远端 1746 机架 ASB 不换，省下整架改以太网的停机窗口。
- 集成商备件池：SLC 项目质保过期，ASB 比 CPU 还先坏（同轴口 TVS 管老化），备两块同硬件版本拆机件比劝业主做 AENTR 改造更现实。
真实案例：
前年清明夜，山东某盐化厂卤水输送线突然远程架全红，RSLinx 里 1747-SN 扫到 ASB 但 I/O 映像全 0。到现场看 ASB 数码管交替闪“1”和“2”——DIP 配置不匹配故障。拆旧件发现 SW1-1 被拨到 OFF（原架是逻辑机架 0 起始，全 ON），估计上次检修小伙子清灰碰了开关。手里只有一块 /C 版拆机 ASB，背板电流标 375 mA，老架电源 1746-P1 余量够。照原架照片把三组 DIP 复原，终端电阻确认两端 82 Ω 在位，上电数码管走完“1747-ASB”自检后 COMM 闪绿，SN 扫描器里远程架转绿，卤水泵给定恢复。这事儿让我养成习惯：换 ASB 前先用手机拍三组 DIP 微距照，比任何说明书都救命。
