描述
产品详情

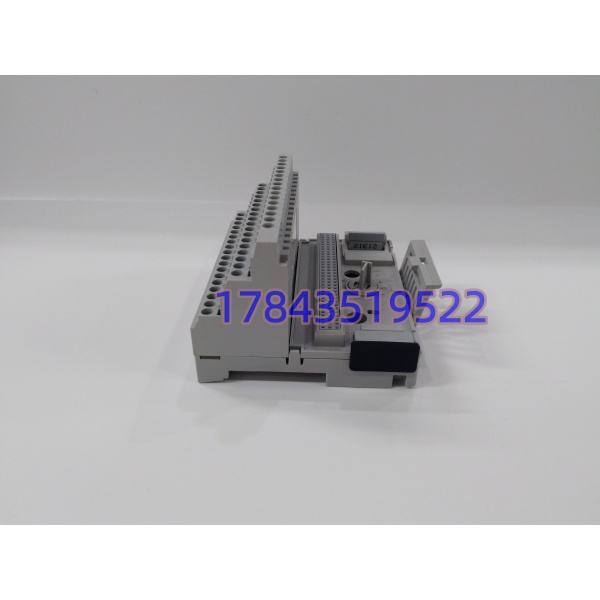

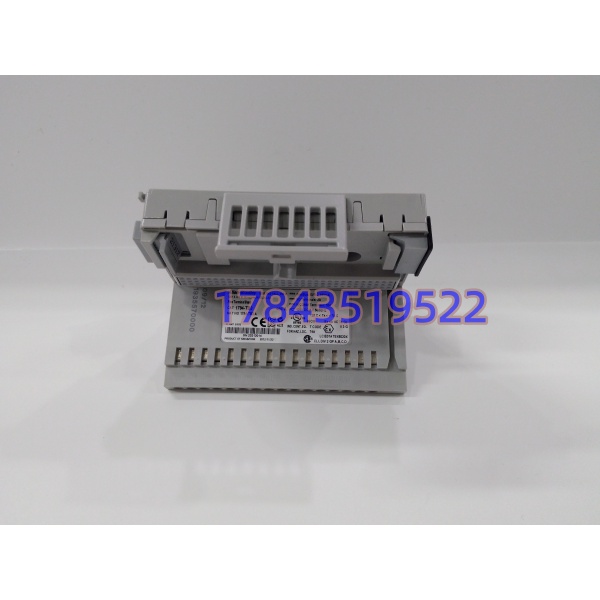

· 型号：1794-TB3
· 品牌：Allen-Bradley (AB)
· 系列：FLEX I/O
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 端子排数 | 3排 | 对应A, B, C排 |
| 端子编号 | 0-51 | 共52个接线端子 |
| 适用线径 | 最大 12 AWG (4mm²) | 绞合线，绝缘层最大1.2mm |
| 电流限制 | 10A (底座总计) | 非单端子限制，需合理规划 |
| 适配模块 | FLEX I/O全系列 | 如1794-OB8EP, 1794-IR8等 |
| 内部连接 | 公共端内部互联 | 如16-33为24VDC公共端 |
| 安装方式 | 螺丝紧固 | 需配合DIN导轨或安装板 |
| 防护等级 | IP20 | 需安装在控制柜内 |
| 合规认证 | Class I Div 2 | 适用于危险区域（配合认证模块） |
| 典型应用 | 传感器/执行器接线 | 现场信号与I/O模块对接 |
产品介绍
在某个水处理厂改造项目里碰到过，客户为了省钱，把高功率电磁阀的电源线也挤进了这个底座，结果运行不到一个月，底座端子直接烧融变形。1794-TB3不是万能的接线板，它只是FLEX I/O系统的“物理接口”。根据AB官方Publication 1794-2.1手册，这个底座最致命的限制是总电流不能超过10A。这意味着如果你在上面挂了太多24VDC负载，必须从外部单独拉电源线，否则底座本身就会成为系统的瓶颈。

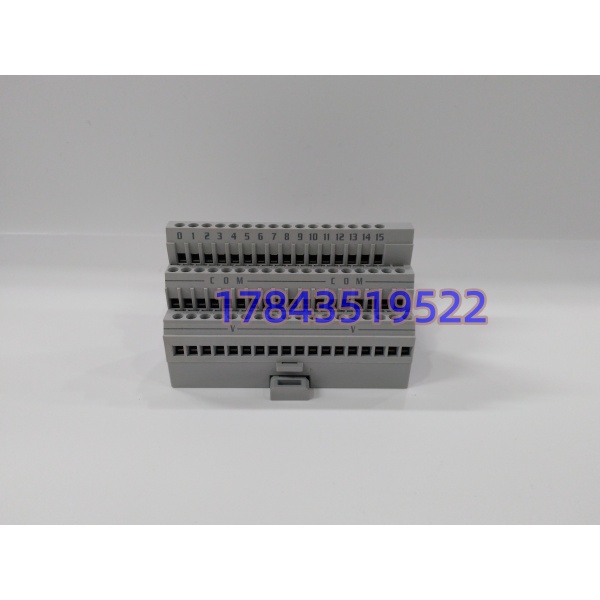

严格来说，它的3排端子设计（0-15, 16-33, 34-51）是为了配合不同模块的引脚定义，比如1794-OB8EP输出模块的公共端就集中在B排。别以为螺丝拧紧就万事大吉，现场实测发现，很多干扰问题是因为剥线太长，裸露的铜丝在潮湿环境下爬电。它是FLEX I/O灵活性的基础，但用错地方，它就是最脆弱的环节。
替换与升级建议
| 替代方案 | 兼容性级别 | 差异与成本影响 |
|---|---|---|
| 1794-TB3 (同批次) | 直接替换 | 硬件引脚、螺丝规格完全一致，直接替换，无需改接线，成本持平。 |
| 1794-TB3S | 直接替换 | 弹簧端子版本，接线更快，但需要专用工具，成本略高。 |
| 1794-TB2 | ️ 软件兼容（需改接线） | 2排端子底座，引脚定义不同，必须重新核对模块手册并改接线，工时约0.5h，无额外硬件成本。 |
| 第三方仿制底座 | 硬件不兼容 | 塑料材质耐温差，螺丝扭矩不准，强行使用可能导致接触不良或短路，严禁使用。 |
