描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 制造商 | Allen-Bradley (Rockwell Automation) |

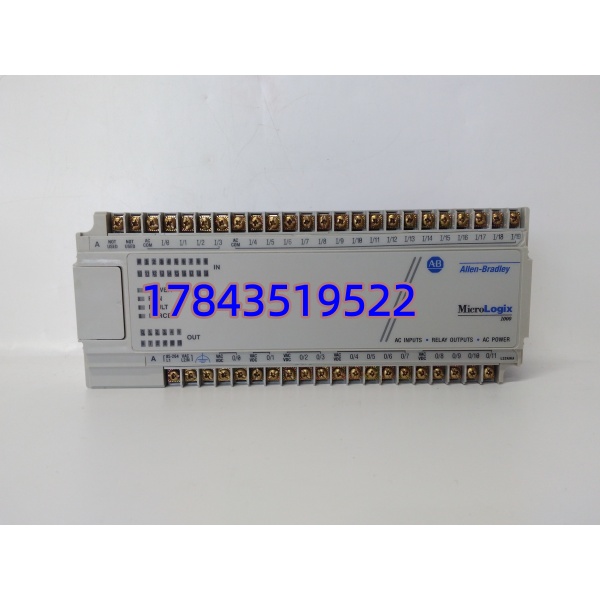

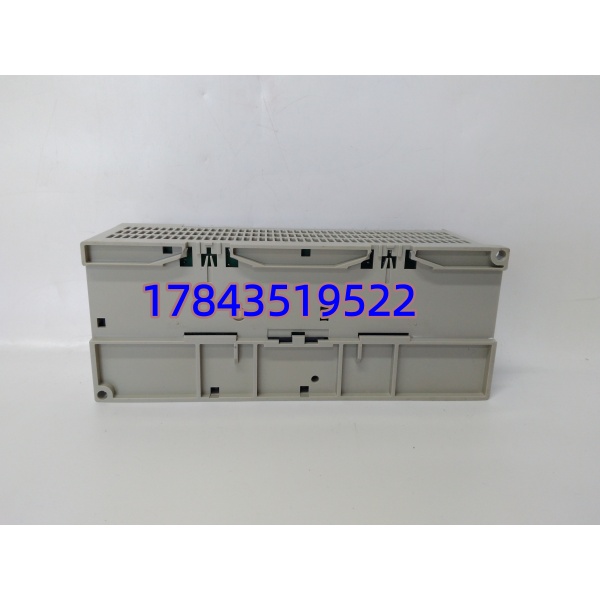

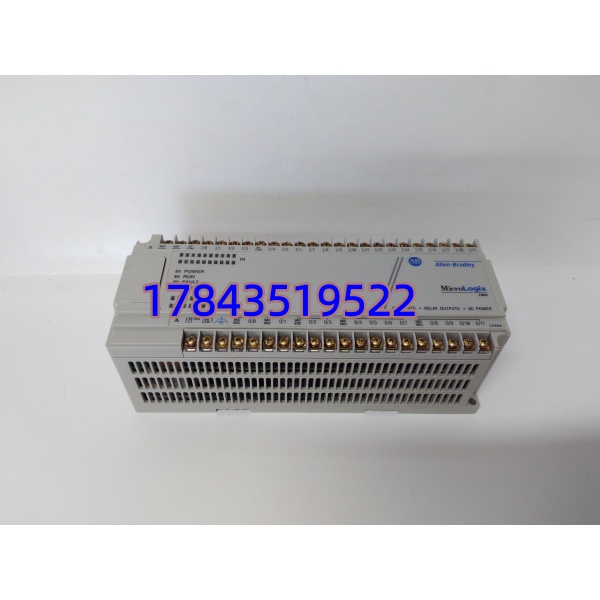

| 型号 | 1761-L32AWA |
| PLC 类型 | 微型一体化 PLC (MicroLogix 系列) |
| 本体 I/O 配置 | 20 路数字量输入 + 12 路继电器输出 |
| 输入类型 | 120/240 V AC（漏型/源型兼容） |
| 输出类型 | 继电器输出（常开触点，单点最大 2 A） |
| 用户程序容量 | 约 1 KB（约 512 条指令） |
| 内置通信接口 | RS-232/RS-485（支持 DF1、Modbus RTU 等协议） |
| 电源输入 | 85–264 V AC，47–63 Hz |
| 工作温度范围 | 0°C 至 +55°C |
| 安装方式 | DIN 导轨安装（符合 EN 60715 标准） |
| 防护等级 | IP20（控制柜内使用） |
产品深度介绍
AB 1761-L32AWA 是罗克韦尔自动化（Rockwell Automation）推出的一款经济实用、结构紧凑的微型一体化 PLC。它巧妙地将数字量输入/输出（20入/12出）及交流电源供电功能集成于单一机身中，极大地节省了控制柜的安装空间。该控制器支持交直流负载，内置 RS-232/RS-485 通信接口，能够轻松实现与 HMI、上位机或变频器的串行通信，便于数据监控与远程调试。
作为一款专为中小型自动化任务设计的控制器，1761-L32AWA 凭借其交流输入兼容性、继电器输出的高灵活性以及梯形图逻辑的低门槛编程，在入门级工业控制应用中展现出了极高的性价比与可靠性。对于需要快速部署、稳定运行且维护便捷的中小型设备而言，它是理想的控制核心选择。
应用场景与行业案例
工程痛点
在小型非标自动化设备的改造或维护中，工程师常常面临控制柜空间狭小、现场接线复杂、且需要直接驱动交流接触器或电磁阀的难题。如果选用分体式 PLC，不仅占用空间，还需要额外配置电源模块和输出继电器，增加了故障节点和接线工作量。此时，一台自带交流电源输入和继电器输出的一体化 PLC 就能完美解决这一痛点。
典型应用场景
- 小型机械设备控制
用于传送带启停、气缸动作顺序控制、简易包装线产品计数与封口触发等场景，实现基本逻辑控制与设备联动。 - 楼宇设备管理
应用于风机、水泵、照明回路的自动启停与状态反馈，满足楼宇自动化的定时与联动需求。 - 农业与灌溉系统
用于定时控制电磁阀开启与水泵运行，适应农业现场恶劣环境，保障长期稳定运行。 - 自动化教学实训平台
因其接线直观、功能明确、结构紧凑，广泛用于自动化基础教学，帮助学员快速掌握 PLC 编程与调试技能。
真实案例
案例：某食品包装厂简易包装线紧急抢修
去年夏天，南方某食品包装厂的一条简易包装线突然停机，导致整条产线瘫痪。值班电工排查后发现，原配的一台老旧杂牌 PLC 因车间高温高湿，内部电源模块被击穿烧毁。由于该设备属于非标定制，且已停产多年，原厂无法提供备件，重新定制控制柜至少需要两周时间，而厂里正面临紧急的交货期。
车间主任紧急联系了我们，说明现场需要一台 32 点左右、直接接 220V 交流电、带继电器输出的紧凑型 PLC。我们立刻推荐了 AB 1761-L32AWA，并确认有现货。这台 PLC 不仅完美匹配了原有的 I/O 点位需求，还省去了额外配置电源和中间继电器的麻烦。
第二天一早，备件送达现场。由于 1761-L32AWA 采用标准的 DIN 导轨安装，且接线端子布局合理，电工仅用了不到一个小时就完成了更换和接线。通过内置的 RS-232 接口，工程师迅速将原程序下载进去，包装线顺利恢复运行。事后车间主任表示，这种一体化 PLC 不仅救急，而且体积小巧、发热量低，非常适合他们这种空间局促的包装设备，后续准备将厂里其他老旧杂牌 PLC 逐步替换为这款型号。
