描述
产品详情

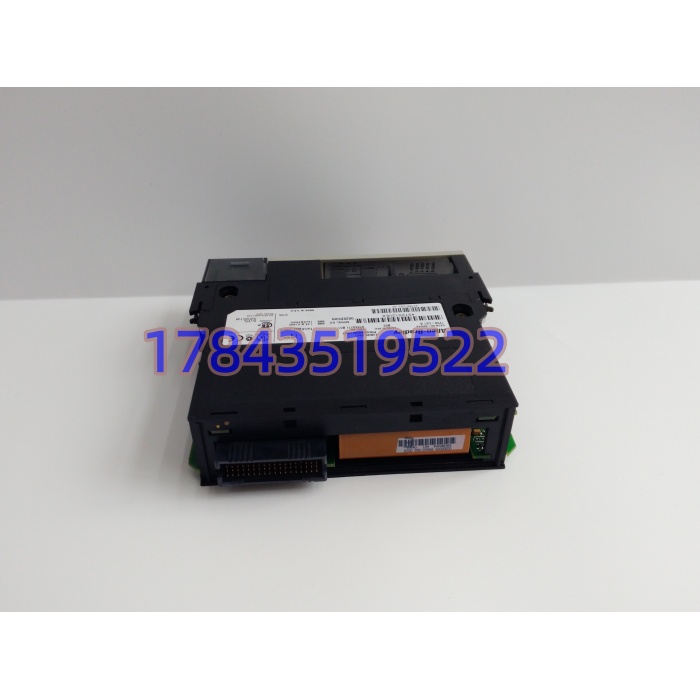

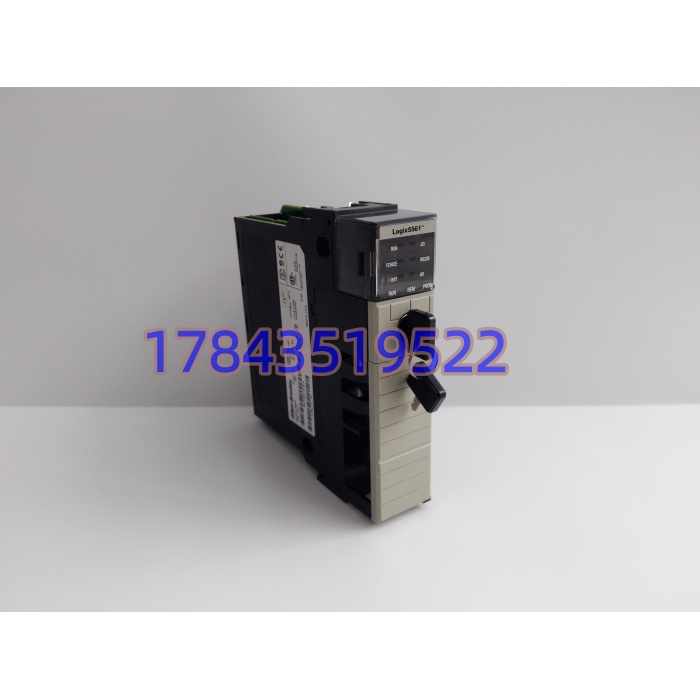

· 型号：1756-L61A
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：ControlLogix 5560（配套 1756-Ax 机箱、1756 系列 I/O、RSLogix 5000 / Studio 5000 v20 及以下、1784-CF128 非易失卡）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| 用户内存 | 2 MB（volatile RAM + 电池保持；Series B 增内部 NVRAM 落盘） |
| I/O 内存 | 478 KB |
| 非易失存储 | 前置 CF 卡槽（Series B）或底置（Series A），1784-CF64/CF128，最大 128 MB |
| 处理器 | 32 位 RISC，Logix5561 内核 |
| 布尔执行 | 0.08 ms / K 字 |
| 任务模型 | 32 任务（含 1 连续 + 31 周期/事件），每任务 100 程序 |
| 内置端口 | 1× RS-232（9 针 D-sub，DF1/ASCII/Modbus RTU/DH-485），无内置以太网 |
| 扩展网络 | 需 1756-ENBT/EN2T（EIP）、1756-CNB（ControlNet）、1756-DNB（DeviceNet）等 |
| 最大 I/O | 128000 数字点 + 4000 模拟点（含本地+分布式） |
| 背板供电 | 5.1 V DC @ 1.2 A，24 V DC @ 14 mA |
| 功耗/散热 | 3.5 W / 11.9 BTU·hr⁻¹ |
| 备份电池 | Series A → 1756-BA1（白插头）；Series B → 1756-BA2（蓝护套微插）；A 版断电保程序全靠电池 |
| 编程软件 | RSLogix 5000 v10~v20.019（v21+ 不支持 L6x，需升 L7x） |
| 工作条件 | 0~60 ℃，5~95% 非冷凝，30 G 运行冲击，2 g@10-500 Hz 振动 |
| 尺寸重量 | 146×131×34 mm，约 0.32 kg |
| 认证 | UL 508/cULus/CE/CSA，IP20 |
| 生命周期 | 原厂停产（5560 系 2017 起退市），功能替代 1756-L71，再上层 1756-L81E/L82E |
产品介绍
1756-L61A 是 ControlLogix 5560 家族里 2 MB 档的主力 CPU，当年干掉 PLC-5 和 SLC 500 就靠它和 L62/L63 三兄弟。插 1756-A7 机箱 0 槽，背板吃 1.2 A 5.1 V，前面板一个 RS-232 调程序、接条码枪、跑 Modbus RTU 老仪表都行；要以太网进 FactoryTalk 得自己加 1756-ENBT（老）或 EN2T（稍新）。RSLogix 5000 最高吃到 v20.019，再往上 Studio 5000 v21 开始只认 L7x/L8x，L6x 进不去。
和 L62（4 MB）/L63（8 MB）比它内存最小但价格最平；和 CompactLogix 1769-L32E 比它背板带宽和 I/O 规模不在一个量级。坦白讲，L61A 现在原厂新件基本绝迹，市面 Series B 拆机件居多，A 版越来越少见。它的现场价值是”ControlLogix 老盘柜里换一块同 FRN 的进去，RSLinx 传程序 15 分钟恢复”，不用动 1756 I/O 配置表。
应用场景与行业案例
我在华南一家 2005 年建的啤酒灌装线碰到过：主机 L61A/B，FRN 17.05，CF 卡没插，电池 1756-BA1 用了 7 年，BAT 灯红了一个月没人管。计划检修停电 4 小时，送电后 RUN 起不来，RSLogix 5000 上传是空站——RAM 清了。幸亏工程师笔记本里有 2019 年备份的 .ACD，但 FRN 17 降到 16 重下后，AOI 库里两个自定义块因指令集微调报编译错，现场改了 40 分钟。非计划停机不怕 CPU 死，怕电池死+无 CF+无离线备份三连击。
典型场景：
- 汽车焊装线主控：DH+ 遗留网络通过 1756-DHRIO 桥接，L61A 做工位级逻辑，和 PLC-5 主线 MSG 互通，改 L8x 要重做桥接卡。
- 石化罐区批量控制：2 MB 内存跑 200+ 面功能块+PID，RS-232 接老雷达液位计 Modbus，CF 卡存历史趋势。
- 水处理厂提升泵房：1756-ENBT 进中控 SCADA，L61A 带 1756-IB16/OB16 做泵轮换，冗余用 1756-RM+ 对。
- 包装机械多轴：配 1756-M02AE 运动模块做伺服定位， 算轨迹，Sercos 不是原生但够用。
- 老线保产备件：EPC 原图锁定 /B FRN 17，采购单写”L71 替代”现场不签字，只认同尾缀同 FRN 件。
真实案例：
华北某化工厂 DCS 改造过渡期，2008 年 ControlLogix 站 /A 报 Major Non-Recoverable Fault，RST 无效。库房领出一块标”全新 “的库存，Series B、FRN 20.019，插上后 RSLogix 5000 v16 打不开——软件版本不够。临时升工程师站到 v20.019，下程序时提示”Series B NVRAM 需清两次电源循环才能覆盖旧工程”，按手册操作完传完程序，DH+ 桥接 1756-DHRIO 上电 3 分钟自洽。老师傅嘀咕：”A 版 B 版电池都不一样，采购单不写 SER，年轻人容易栽。”
