描述
产品详情

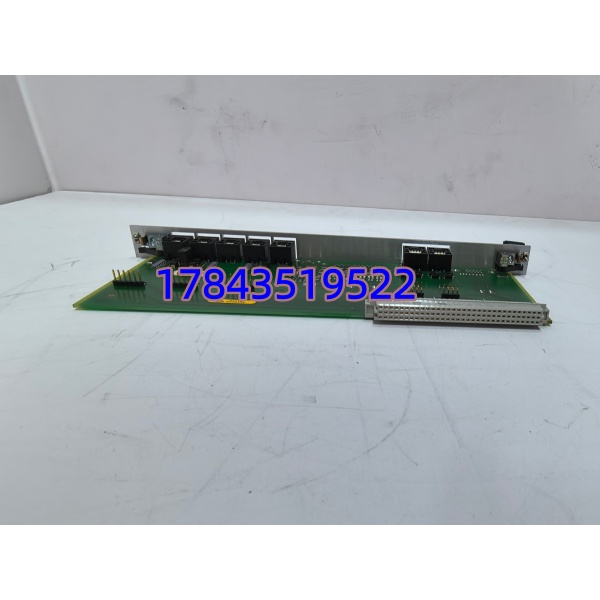

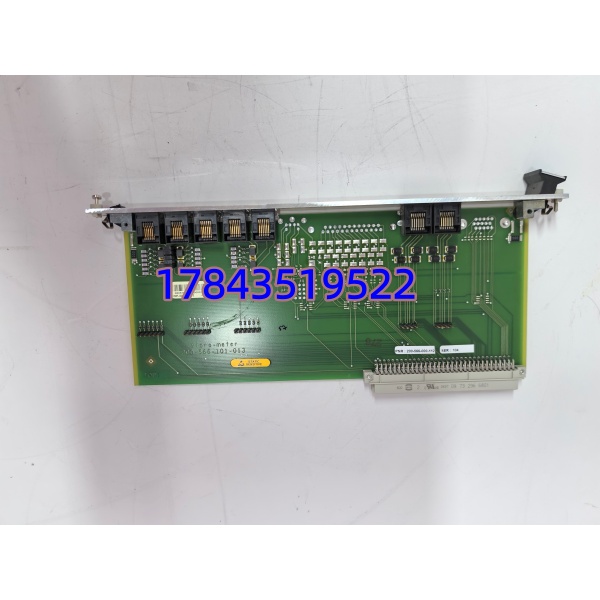

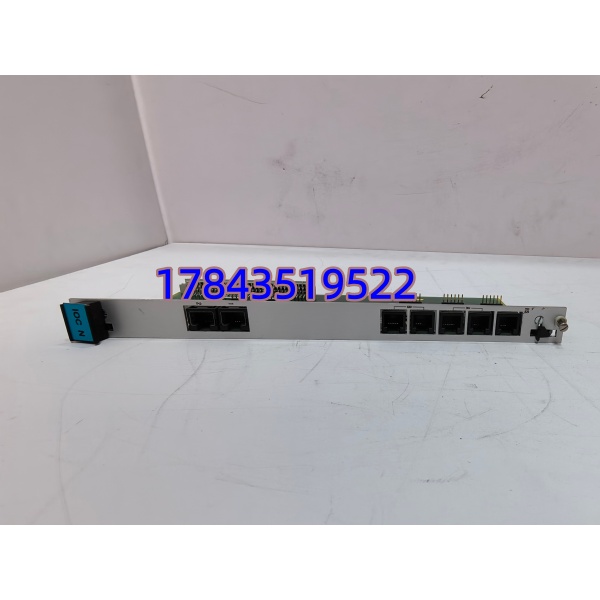

· 型号：200-566-101-013
· 品牌：Vibro-Meter（VibroMeter / VM600 系列）
· 系列：VM600 MPS（机械保护系统）IOCN — Input/Output Communication Node
规格参数
- 产品全称：Vibro-Meter VM600 IOCN 200-566-101-013 高速 I/O 通信节点模块
- 适配主机：通常与 VM600 IOCN 主机 200-566-000-112 配合使用（或作为 IOCN 节点本体，需核对机架配置）
- 供电电压：24 V DC（典型 ±10%，功耗 <3 W 模块本体，不含传感器激励）
- 动态信号输入：4 路 IEPE/ICP 加速度/速度传感器输入（恒流源激励，需核对具体版本是否为 4 路或选配）
- 转速/键相输入：2 路 TTL 或磁电式转速/键相信号输入
- 数字量输入：8 路高速数字输入，最高响应频率约 50 kHz
- 数字量输出：8 路高速数字输出（集电极开路或固态，具体以硬件版本为准）
- 继电器输出：4 路报警/跳闸继电器输出（常开/常闭可组态，用于 MPS 报警联锁）
- 模拟量输出（可选/版本相关）：4–20 mA 或 0–10 V（部分配置支持）
- 通信接口：1× Ethernet 10/100 Mbps（Modbus TCP / PROFINET 选配），1× RS-485/RS-232（Modbus RTU），与 VM600 机架内部总线通信
- 测量频响（动态通道）：典型 0.5 Hz ~ 20 kHz（视滤波器配置）
- 隔离：输入/输出通道间及与系统地之间光电隔离（具体隔离电压以手册为准，典型 ≥500 V）
- 工作温度：-20℃ ~ +70℃（工业级），存储 -40℃ ~ +85℃
- 安装方式：VM600 机架插槽安装或 DIN 导轨（依具体 IOCN 外壳形式）
- 尺寸/重量：约 120×80×40 mm / ≈0.4–0.5 kg（依外壳版本）
- 认证：CE、UL（需核对具体铭牌批次）
产品介绍
200-566-101-013 是 Vibro-Meter 机械保护系统中承担信号采集与通信的 IOCN 节点。它一端接 IEPE 振动/位移传感器和转速探头，另一端通过以太网或串口把处理后的数据送进 主机架 MPC4/CMC 卡或直连厂级 DCS/SCADA。简单说——它是旋转机械状态监测的”前端大脑+网关”，负责把轴振动、瓦振、转速变成系统能识别的保护与报警信号。
坦白讲，这模块在现场最容易踩的坑是版本混淆。IOCN 分主机底板（200-566-000-112）和子模块/配置版本差异，买之前务必核对现有机架内 IOCN 的主板型号、固件版本及 MPSx 软件兼容性。另外 IEPE 输入对屏蔽层接地要求很高，现场振动读数飘大先查传感器线和模块接地，别急着判模块坏。
应用场景与行业案例
我在现场遇到过汽机监盘突然报”IOCN Comm Lost”，查下来是控制柜靠近变频柜未做单独屏蔽，RS-485 口被共模干扰打死。换模块前先加了光隔中继器并重做屏蔽接地，新模块装上一直稳跑。这东西对电磁环境敏感，安装时注意电源与信号线分开走线。
典型场景：
- 火电/燃机/水电厂汽机及给水泵组振动监测—— 标配 IOCN，采集轴振/瓦振送保护系统，非它不可因需原厂 MPS 算法支持
- 大型压缩机组（空分/化肥/炼油）——与 CMC 卡配合做趋近报警和跳闸输出，SIL 架构下提供独立继电器接点
- 海上平台旋转设备 CMS——通过 Modbus TCP 直连 DCS，减少额外数采箱
- 老 系统 MRO 替换——IOCN 节点老化或以太网口损坏时需同型号替换
真实案例：
某 600MW 机组大修后开机，DEH 画面上 #2 轴承 X/Y 向振动全无数值， 机架 IOCN 槽 ERR 灯常亮。翻 CMT/MPSx 日志报”IOCN Node Not Responding”，断电重插无效。库房翻出一块测试好的 200-566-101-013（同硬件版本），断电更换→上电→MPSx 自动识别→通道数值回显正常，全程保护未退出 RUN。老师傅说：”振动保护这东西十年不坏，一坏就得有对的模块顶上。”记住——换之前备份 MPSx 工程文件（.vmp 或对应配置），新模块通常只需下载配置不需重标定传感器。
常见问题解答 (FAQ)
Q1：200-566-101-013 能单独工作吗？要不要配 200-566-000-112？
A：IOCN 节点通常以”主机底板 200-566-000-112 + 配置模块”形式存在，200-566-101-013 往往是该节点的核心 I/O 配置件或整体 IOCN 模块代号（不同项目叫法略异）。采购前把现有机架内 IOCN 槽位实物照片和 MPSx 读出版本发供应商确认，别只按号买。
Q2：支持热插拔吗？运行中能换吗？
A： IOCN 模块设计为可在系统 RUN 状态下插拔（热插拔），但为安全起见——尤其振动保护投入期间——建议在 DCS 切”维护模式”或确认该通道暂时不参与跳闸后再更换，换完进 MPSx 确认 Node Status = OK。
Q3：IEPE 传感器接上去没信号怎么查？
A：三步——①量模块 24V 供电是否正常；②查传感器恒流源是否被短路（IEPE 典型 2–4 mA 恒流，模块有短路保护）；③用已知好的加速度传感器交叉验证，排除传感器线断芯。多数情况是现场三芯屏蔽线芯线断或屏蔽层未在模块端单点接地引入干扰。
Q4：和 DCS 怎么通信？要特殊驱动吗？
A：标配 Modbus TCP（以太网）或 Modbus RTU（RS-485），主流 DCS（Honeywell、Emerson Ovation、ABB、Siemens PCS7）直接建 Modbus 主站读保持寄存器即可，不需专有驱动。有一点——寄存器映射需按 MPSx 软件里分配表核对，各项目映射可能不同。
Q5：停产了吗？怎么鉴别翻新版？
A：Vibro-Meter 老 部分 IOCN 已进入生命周期末期，全新原装难寻，市场主要靠 NOS 和测试良品流转。鉴别要点：PCB 阻焊层均匀无二次刷涂痕迹，以太网口金属屏蔽罩无氧化，序列号标签激光打印清晰可与原厂历史记录比对（老批次可能无电子追溯）。买时要求供方出具 机架联调或通道测试报告。
