描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | SCXI-1326 (Part No. 777687-26) |
| 制造商 | National Instruments (NI) |
| 适用SCXI模块 | SCXI-1162、SCXI-1162HV、SCXI-1163、SCXI-1163R |
| 兼容机箱 | SCXI-1000、SCXI-1100 及全系NI SCXI机箱 |
| 接线方式 | 48 × 螺钉端子，分8组(Bank)，每组6端子(VCC/GND/CH0~CH3) |
| 支持线径 | 26～14 AWG (实心或绞合)，剥线 ≤7 mm |
| 端子拧紧扭矩 | 0.5～0.6 N·m (4.4～5.3 lbf·in) |
| 最大工作电压 | 300 V CAT II / 250 Vrms 连续 |
| 通道间/通道-地隔离 | 250 Vrms (Bank-to-Bank & Bank-to-Ground) |
| 最大通道电流 | 2 A/通道 (取决于所配SCXI模块额定值) |
| 工作温度 | 0 ～ +55 °C |
| 存储温度 | -20 ～ +70 °C |
| 湿度 | 5%～90% RH (非冷凝) |
| 安装方式 | 直接扣入对应SCXI模块前面板96针DIN-C连接器，双拇指螺丝锁紧 |
| 安全认证 | CE, UL, CAT II |
产品深度介绍

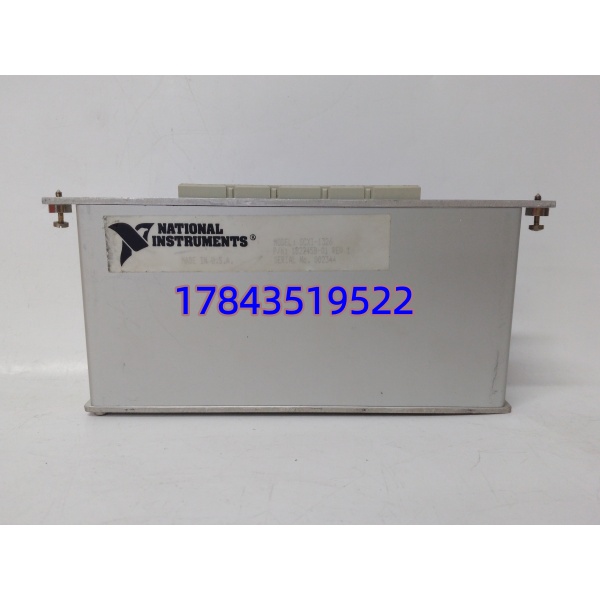

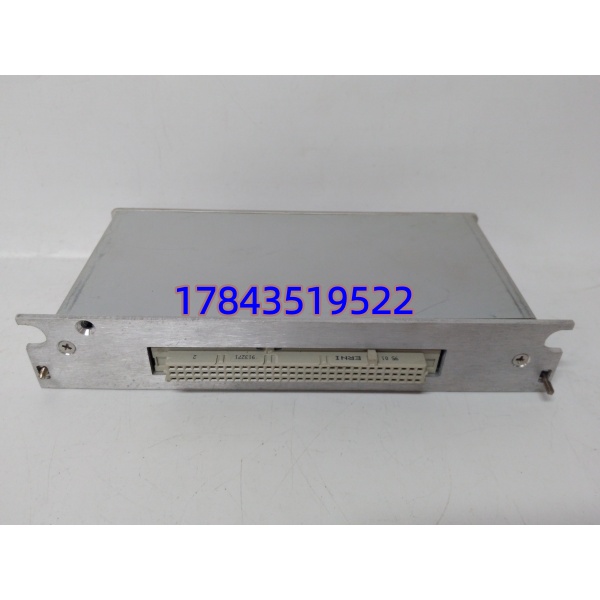

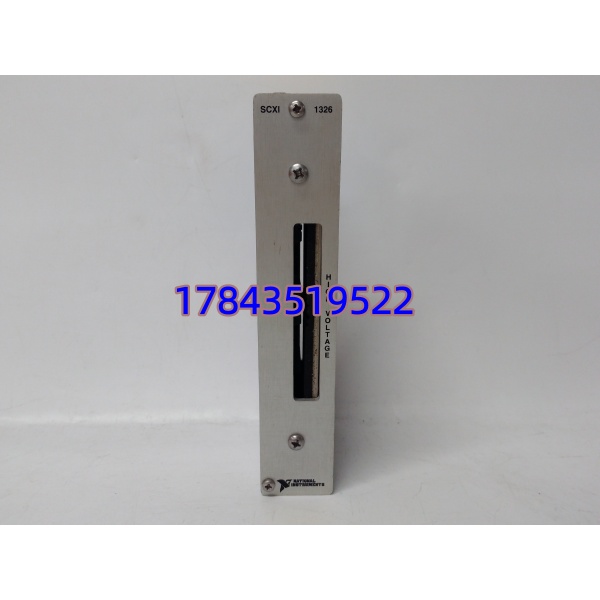

SCXI-1326 是 NI SCXI 平台上专为高压数字 I/O 模块配套设计的前置屏蔽接线端子板，直接通过模块前面板 96 针连接器对插，不需要额外线缆或过渡底板。它把 SCXI-1162/1162HV（高压数字输入）或 SCXI-1163/1163R（固态继电器/机械继电器输出）的内部信号引出到 48 颗工业级螺钉端子上，8 组独立 Bank 结构保持模块原有的光电隔离性能不被现场共模电压破坏。
全金属屏蔽外壳配合内置应变释放压条，能在变频器、大功率电机等强干扰环境下维持数字信号干净。每 Bank 提供独立的 VCC/GND/4CH 排列，现场可根据所用模块灵活定义——SCXI-1162HV 用 GND 作参考地、VCC 悬空；SCXI-1163R 用 GND 作继电器公共端(COM)、VCC 悬空。适合过程工业 DI/DO 采集、电磁阀驱动接口、ATE 测试台高压开关量监测等场景。
常见问题解答
Q：老哥，这端子板能直接用在 SCXI-1102 模拟量输入模块上吗？
A：坦白讲，不行。SCXI-1326 的引脚定义和前面板连接器映射是专门匹配 SCXI-1162/1162HV/1163/1163R 数字 I/O 模块的。模拟量模块如 SCXI-1102/1104 通常用 SCXI-1303（螺丝端子）或 SCXI-1325（BNC）或 SCXI-1349 等专用端子板，硬插上去信号对不上，测不到东西。买之前一定核对机箱内插的是哪张模块。
Q：换这块端子板需要停 SCXI 机箱的电吗？能热插拔吗？
A：不建议热插拔。虽然 SCXI 模块本身部分支持在线插拔端子板，但 1326 带着现场高压线，带电插拔容易因静电或瞬时短路拉低背板电压甚至损坏光耦隔离。正确做法：先断 SCXI 机箱电源或至少确认对应模块未执行关键控制输出，拔下旧端子板→拍照记录 DIP/跳线→对照还原新板接线→锁紧拇指螺丝→上电。
Q：固件要匹配吗？接线要注意什么坑？
A：端子板是无源转接件，没有固件。最大的坑是VCC/GND 端子的用法随模块不同而变化：
- SCXI-1162（24/32 ch DI）：VCC 接外部上拉电源，GND 不接
- SCXI-1162HV：GND 接现场公共参考，VCC 悬空
- SCXI-1163R（继电器输出）：GND = 继电器公共端 COM，外接负载电源回路；VCC 悬空
接错 VCC/GND 会导致输入读不到或继电器不动作。拆旧板前务必对着铭牌拍张高清照，新板照着拨。
Q：你们发的怎么证明是原装不是拼装翻新的？
A：我们入库时做三点核验——①核对 NI 原厂镭射序列号和防伪标签；②检查金手指无插拔磨损、外壳无发黄开裂、无第三方补焊痕迹；③上 NI SCXI-1000 机架搭配 SCXI-1163R 模块做现场导通及隔离测试（可应要求提供测试照片/视频）。发出带 QC Passed 标签及测试记录单。
Q：现在这款 NI 已停产，坏了或找不到备件有没有替代方案？
A：SCXI-1326 已列入 NI 生命周期淘汰清单，市面主要是 NOS（全新闲置库存）和测试翻新件。同功能替代可用 TBX-1326（台式 DIN 导轨版，需 SH48-48-B 线缆连接），但注意 TBX-1326 不能直接扣在模块面板上。如果是新建系统建议评估 cRIO 或 PXI 数字 I/O 方案；老系统续保建议提前囤 1～2 块做冷备份。
Q：质保和发货怎么说？
A：全新原装库存/专业测试翻新件均提供 12 个月质保（上机发现功能异常包换，人为静电击穿除外）。页面价格为参考价，受库存稀缺度浮动影响，具体成交价请详询客服获取最新报价。有现货通常 1～3 个工作日发出。
