描述
产品详情

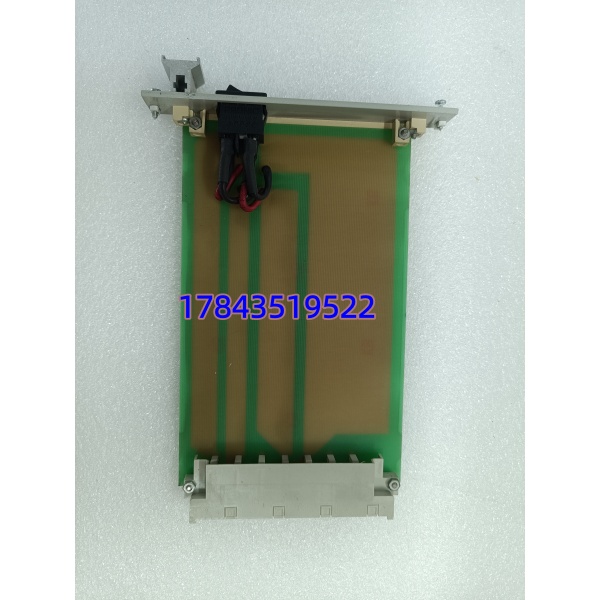

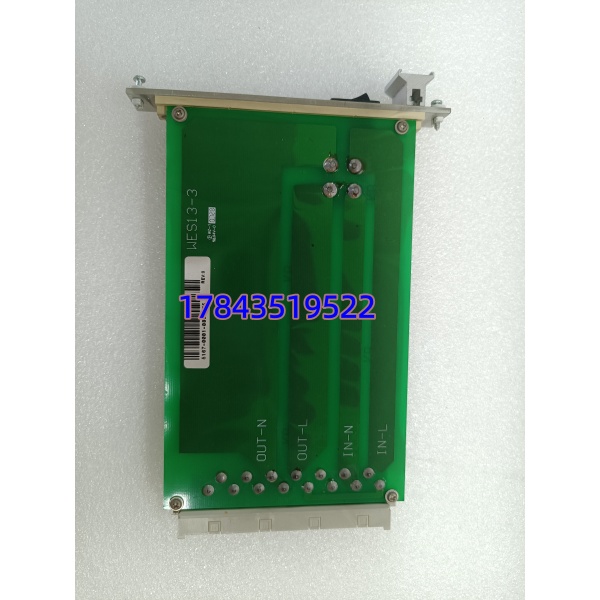

· 型号：WES13-3
· 品牌：GE（General Electric）/ GE Grid Solutions
· 系列：WESROC 系列（WES13 / WES15）— 变电站自动化系统
规格参数
- 产品类型：WESROC 系统通信/网关模块（Communication / Gateway Module）
- 型号：WES13-3（部分文档亦标注为 WES13 系列第 3 代/第 3 版本）
- 适用系统：GE WESROC 变电站自动化平台（WES13 / WES15 兼容）
- 通信接口：
- 以太网：至少 1 × 10/100M RJ-45（部分版本 2 口），用于连接 SCADA / 调度 / 本地 HMI
- 串口：多路 RS-232 / RS-485（DB9 或端子排），用于连接站内 IED、保护继电器、RTU
- 支持协议：
- 主站侧：IEC 60870-5-101、IEC 60870-5-104、DNP3、Modbus RTU/TCP（视固件版本）
- 子站侧：IEC 60870-5-103（保护报文）、Modbus RTU、GE 私有协议（与 GE 继电器互通）
- 处理器：板载嵌入式 CPU（具体型号需核对，早期为 PowerPC 或 x86 嵌入式）
- 内存：板载 DRAM（典型 32–128MB，视版本） + Flash 存储（用于固件和配置）
- 操作系统：嵌入式 RTOS（VxWorks 或 QNX，视固件版本）
- 冗余支持：部分 WESROC 配置支持双 WES13 模块冗余（需系统级确认）
- 诊断功能：模块状态 LED（Power / Run / Comm / Error）、通信链路状态指示
- 配置方式：GE WESROC 工程软件（WESROC Configurator 或等效工具）
- 供电：由 WESROC 主机架背板供给 24V DC（典型功耗 5–10W）
- 安装方式：插板式安装于 WESROC 主机架指定槽位（非独立安装）
- 工作温度：0°C 至 +55°C（部分资料标 -20°C 启动，以铭牌为准）
- 存储温度：-40°C 至 +85°C
- 湿度：5%–95% RH（非冷凝）
- 防护等级：IP20（控制柜内安装）
- 认证：CE、UL 508、CSA C22.2、IEEE 1613 变电站环境兼容
- 兼容性：向后兼容 WES15 系列系统（-3 可替换部分 WES15 模块，需核对固件）
- 供货状态：原厂已停产（Last Time Buy 已截止），市场以全新库存（NOS）和拆机测试良品流通
产品介绍
-3 是 GE WESROC 变电站自动化系统的通信网关模块，相当于整个变电站的”外交官”——站内的保护继电器、测控单元、合并单元数据全部汇聚到它这里，再统一翻译成调度中心能懂的协议（IEC 104、DNP3 等）上送。它一边通过串口（RS-232/485）跟几十台 IED 通信，另一边通过以太网口连 SCADA 或调度数据网，是连接”现场”和”远方”的关键桥梁。
坦白讲，WESROC 系列在国内存量不少但越来越难找备件。-3 出问题最常见的表现是”调度断连”或”部分 IED 数据不上送”——原因可能是串口通信芯片老化导致某些 RS-485 链路不稳定，或者以太网 PHY 芯片在雷雨季节被浪涌打坏。有一点要注意：WES13-3 是 WESROC 专有模块，不能插在通用 VME/PCI 机箱里独立使用，必须配合 WESROC 主机架和背板。买之前确认您的机箱型号（ 或 WES15 系列）和槽位类型。
应用场景与行业案例
我在现场见过最典型的是 220kV 枢纽站 WES统， 后面板 8 路 RS-485 分别接线路保护、主变保护、电容器保护、直流屏、电度表，前面板以太网口上送地调/省调双通道。一条串口线接触不良，对应保护区域数据全候 的诊断 LED 和日志就是排查利器。
典型场景：
- 110kV/220kV 变电—— 汇聚站内所有 IED 数据，双以太网口分别连中调/地调（IEC 104），串口接保护/测控装置
- 新能源场站（风电/光伏）升压站——汇集箱变测控、SVG、无功补偿装置数据，上送集控中心
- 工业企业自备变电站——通过 DNP3 或 Modbus TCP 将变电站数据纳入工厂 DCS/SCADA 系统
- 老旧变电用 替换退役的 WES15 早期模块，保持接线和机箱不变，降低改造成本
真实案例：
西南某 500kV 变电站，雷雨后地调报”WESROC 通信中断查 前面板 Ethernet LED 熄灭，但模块 Power LED 亮。判断是以太网 PHY 芯片被浪涌打坏（站控层网络未装以太网防雷器）。因是单模块配置无冗余，调度数据中断约 40 换 并重新加载配置（从备份文件恢复约 15 分钟）。事后加装以太网防雷器块 做冷备。自动化班长说：”变电站通信网关比保护还脆弱——保护有硬接点兜底，通信断了调度就是瞎子。”
