描述
产品详情

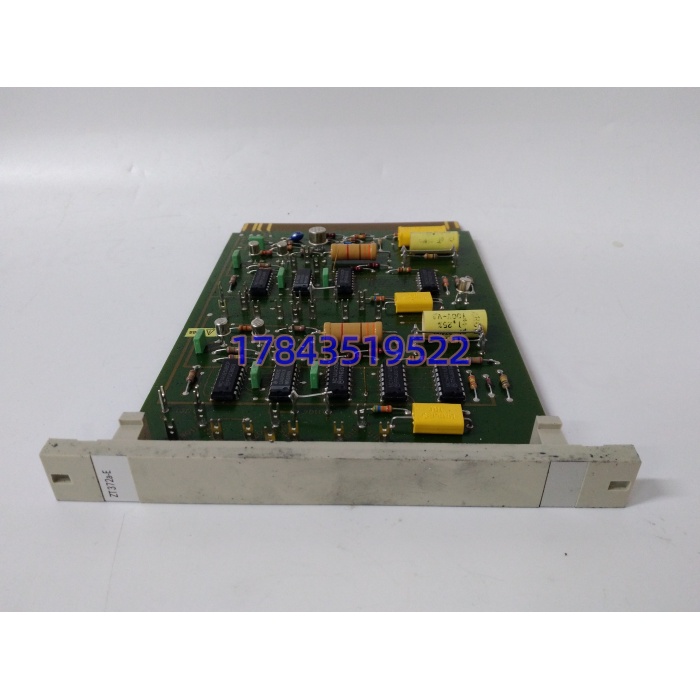

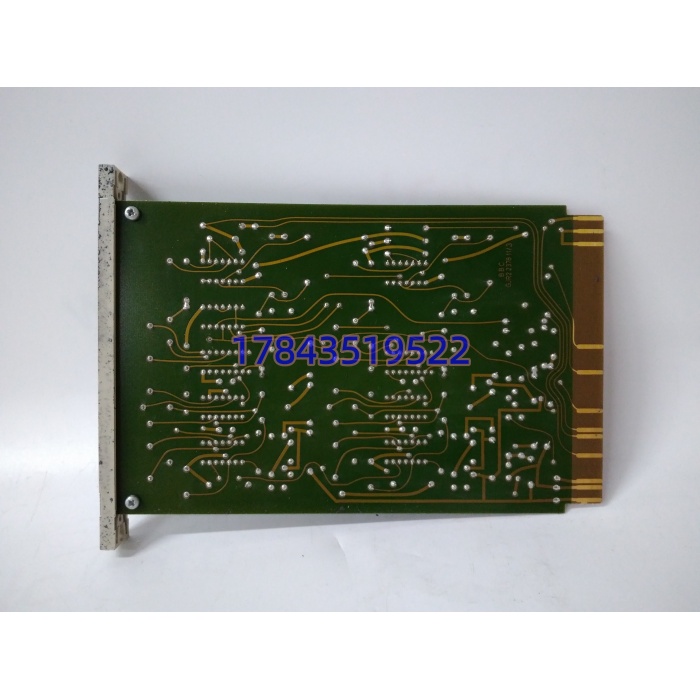

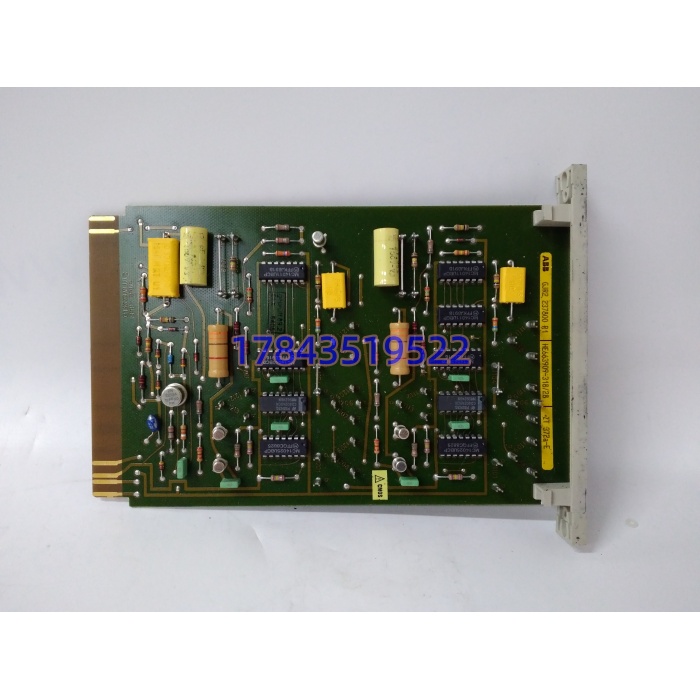

· 型号：ZT372A-E（GJR2237800R1）
· 品牌：ABB
· 系列：Advant OCS / MOD 300 DCS
规格参数
| 参数项 | ZT372A-E / GJR2237800R1 值 |
|---|---|
| 产品定位 | Advant OCS 16 通道继电器数字量输出板 |
| 适配机架 | ABB Advant OCS 机架、MOD 300 DCS 机柜底板 |
| 输出通道 | 16 路独立继电器干接点（常开+常闭） |
| 触点容量 | 250 V AC / 5 A（阻性负载），DC 侧降额使用 |
| 隔离耐压 | 通道-背板 1500 V AC / 1 min，通道间分组隔离 |
| 背板供电 | 24 V DC ±10%，典型 ≤8 W（仅驱动内部继电器线圈） |
| 机械寿命 | ≥10^7 次动作（依负载大小） |
| 指示 | 每通道带红色 LED 动作指示灯 |
| 安装 | 欧式插卡配合专用端子底座（如 ZT370/ZT371） |
| 尺寸/重量 | 约 233×160×25 mm / 0.48 kg |
| 工作温度 | 0…60℃（柜内）；存储 -40…85℃ |
| 认证 | CE / UL / CSA（视铭牌批次） |
| 生命周期 | ABB 长周期 Legacy 段，新件走 New Surplus / LTB |
产品介绍
从维护者视角切：在某个 2005 年投运的化工厂 MOD 300 系统里碰过这板子——16 路 DO 里有两路继电器触点碳化粘连，导致两台 30 kW 循环水泵在 DCS 发停止指令后继续空转，差点烧坏机封。ZT372A-E 就是那代 DCS 最典型的执行端，不跑算法只干“小电流控大电流”的脏活。现场实测发现它最怕高频动作，普通继电器带交流接触器若不加 RC 吸收，平均 3-5 年触点就会拉弧氧化。严格来说它只在 Advant 组态软件里配为“Relay Output Module”，老系统换板必须核对底座型号，且由于继电器存在机械寿命，它属于 DCS 系统里故障率最高的消耗型 I/O 卡。
生命周期上 ABB 早已将 ZT372A-E 划入淘汰段，原厂新件基本绝迹，只能走授权翻新或二手拆机，国内现货常在 2k–5k 人民币晃。同系列还有 ZT372A-D 等老版本，D 版对 E 版混插通常能跑，但部分早期底座接线定义有微小差异，换板时必须断电操作防误动。采购时需注意 HE663909-31828 是通用电气时期的旧编号，现在统一认 ABB 的 GJR2237800R1。
应用场景与库存策略
停机损失视角：ZT372A-E 红了不是“控制精度下降”，而是“执行器拒动或误动”——重要辅机停不下来或阀门打不开，连续反应釜极易发生冲料等安全事故。
典型场景与备货建议：
- 化工老厂 MOD 300 系统（关键泵阀控制）：非它不可（底座锁死） → 建议单柜按在线板数×0.15 备，至少每厂冷备 2 块，A 类管理。
- 电厂化水/除灰 Advant 站：动作频次低但备件稀缺 → 备 1 块 New Surplus，要求带原厂测试标签。
- 集团多厂同型老 DCS：按“总在线板数×0.1”向上取整 LTB，分摊单站成本远低于紧急空运。
- 腐蚀环境（沿海电厂）：选 Conformal Coating 涂覆批次，普通裸板别上装置区。
真实案例：2021 年华东某热电厂，输煤皮带急停回路中一块 ZT372A-E 的继电器线圈断路，导致整条皮带无法远程启动。库存 0，从南京同行库调拆机件 2 天到，换板并测试 16 路通断后恢复。事后该厂把 提级，按“每 5 块在线备 1 块”囤了 3 块，并把“继电器 DO 每停机季做带载通断测试”写进点检卡。
