描述
产品详情

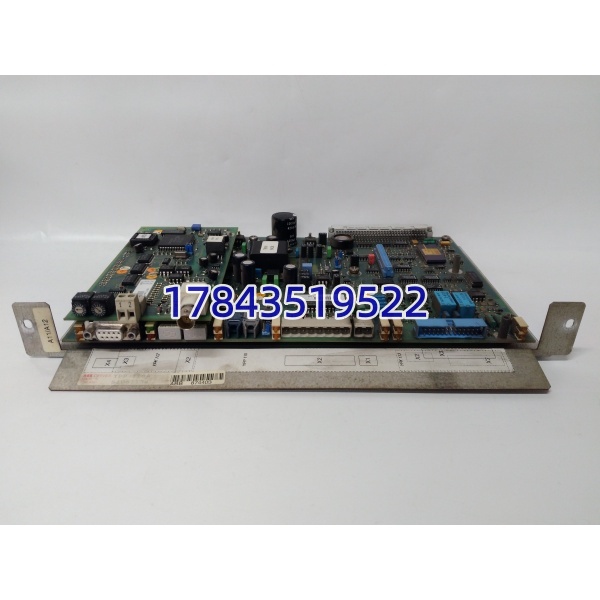

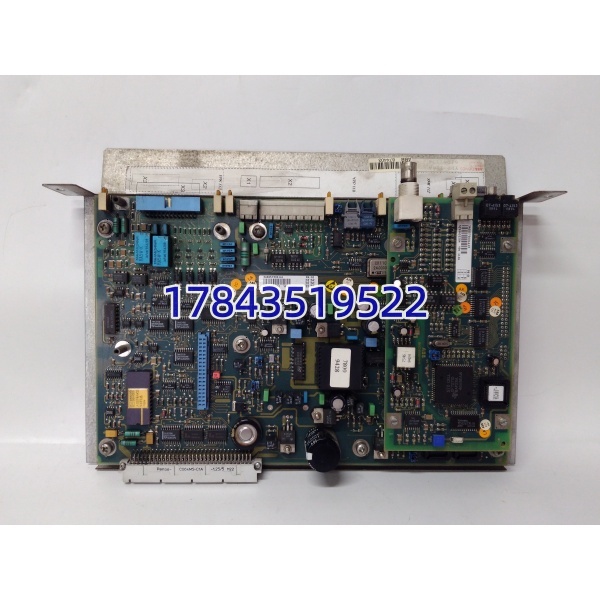

· 型号：YPP110A（Advant OCS MasterPiece 110 CPU Module）
· 品牌：ABB（ABB Automation — Advant OCS / MasterPiece 200 Series）
· 系列：ABB Advant Controller 450 / MasterPiece 200 — YPP110 (YP P110 A)
规格参数
- 模块名称：YPP110A Process Controller Module (MasterPiece 110 / MP110 CPU)
- ABB Article No.：3ASD573001A1（常见关联旧 Catalog 3BHB / 3ASD 系列，以铭牌为准；后期有 YPP110B/YPP110C 改进版）
- 适用系统：ABB Advant OCS（Operators Control System）with S100 I/O racks；MasterPiece 200/210 控制器机架；可组态于 ABB Control Builder (Advant / MasterPiece 版) 或早期 PG2/PG3 编程器
- 处理器：Motorola MC68302 / MC68332 或相当 32-bit 工业微控器（依 Rev），带 RTC 与 Watchdog
- 存储器：板上 DRAM（运行区）、NVRAM（保持点值/定时器/计数器/SOE 缓冲——由板载 3.6V 锂电保持）、EPROM/Flash（固件 + 应用代码 存储）
- 电池：板载 3.6V 锂亚硫酰氯电池（典型 1/2AA 或 2/3A 尺寸，如 Tadiran TL-5902），保持 NVRAM——寿命 5~10 年，到期需更换（换时保持控制电不断）
- 背板接口：S100 并行背板总线，连接 S100 I/O 模块（数字/模拟 I/O、特殊模件）、对等冗余 CPU、通信处理器（YRPx 等）
- 通信端口：通常提供 — 1× RS-232（PG/Service 口，连编程 PC 跑 COMLI 协议）、1× RS-485 或 V.24（连 Operator Panel / Slave 设备）、可选 MMS (Manufacturing Message Specification) 经 Ethernet TR 模块或串口网关
- 冗余支持：支持双 YPP110A 1+1 热备（Primary/Backup），通过冗余同步缆互连，主故障备机无扰切换（典型 <200ms），需配冗余同步模块/缆
- 组态软件：ABB Control Builder for Advant OCS / MasterPiece (旧称 PG2 / S100 Configurator / AdvaBuild)，工程文件含 FBD / SFC / LD / ST
- 状态指示：前面板 RUN（绿闪=循环扫描）、PRIM/BAK（主备指示）、COMM（通信活动）、FAULT（红=CPU 异常/电池低/Battery fail）、BAT LED
- 热插拔：冗余配置下可在线更换故障控制器（确认备机 PRIMARY 正常后操作）；单 CPU 运行禁止热拔
- 供电：S100 机架背板 +5V/+24V DC，典型功耗 8~15 W
- 工作环境：0~+60℃（控制室）｜存储 -40~+85℃｜湿度 5%~95% 非凝露
- 认证：CE、cULus、符合 IEC 61131-3（部分版本）、EN 61010
- 机械：Advant MP200 标准控制器卡 ≈ 280×160×30 mm（单槽宽带手柄），带电池舱盖及锁定杆
产品介绍
YPP110A（3ASD573001A1）是 ABB Advant OCS / MasterPiece 110 过程控制器 CPU——八九十年代到 2000 年代初大量投运的水电、造纸、火电 DCS 核心。它跑控制策略（连续调节+顺控+联锁），通过 S100 背板与 DI/DO/AI/AO 模块通信，上连 Advant Operator Stations (POS / IMO / 500 系列)。和 Procontrol PP322、AC800M 完全不互通——必须用 Advant Control Builder / MasterPiece 组态软件，工程文件后缀通常 .acf/.mpj。
这板子最大现场坑是 NVRAM 电池——低电量 BAT LED 黄/红时不理，断电后保持点值/累计器/定时器当前值全清（控制程序本身不丢）。换电池规矩：控制电保持通电 → 开盖 → 拔旧 → 插新 → 盖好 → 确认 BAT LED 灭。换新 YPP110A 后必须 Download Application（Cold Start）初始化 NVRAM，建议换前用 PG 口 Upload Keep Variables 存档。
应用场景与行业案例
我在现场最怕的是水电厂老 Advant 柜双 YPP110A 电池同时超期——停机检修断电后上电报”NVRAM Corrupt”，调速器开机前 PID 初值变默认致负荷摆动。后来定规矩：每年大小修必测电池电压，换控制器前必做 PG Upload。
典型场景：
- 中小型水电/抽水蓄能电站：Advant OCS + I/O， 做机组 LCU（调速/励磁/同期/断路器的顺控+PID），双 CPU 冗余
- 造纸/浆厂碱回收炉 & 流浆箱控制：MP110 跑燃烧控制、浓度调节、网部速度串级
- 自备电厂/工业炉窑 DCS 保留 Advant 站：锅炉 MFT 顺控、汽温/汽压 PID 仍由 执行
- 老厂改造过渡期：保留 I/O 机架，用 做本地控制经网关送上位新 SCADA，延缓 I/O 整体更换
真实案例：西南某径流式水电站（2×15MW）Advant OCS 柜夜巡发现 #1 机 PRIMARY 板 BAT LED 红色（电池失效），备机 BAT 也快黄。趁枯水期停机窗口——先 PG 连 RS-232（COMLI 9600-8-N-1）→ Upload All (Program + Keep Variables + Configuration) 存 PC；断电拔两块旧板换锂电（TL-5902）；上电确认 NVRAM 未丢（Keep Vars 核对）；再单独测冗余切换（拔 PRIMARY → STANDBY 升主正常，插回恢复同步）。全过程未重下装。站长说——早几年隔壁站没备份 NVRAM，断电重装后开机 PID 初值错导致负荷振荡十分钟。
