描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整物料号 | YPP110A / 3ASD573001A1 |
| 适配装置 | ABB DCS500 系列直流调速器（DCS501/DCS502） |
| 功能定位 | 整套直流传动的主控 CPU 板，执行电流环、速度环闭环运算 |
| 反馈接口 | 支持脉冲编码器测速反馈、模拟测速机输入 |
| 调试软件 | CDCM PC 调试软件 |
| 通讯 | 板载 RS232 调试口，和 DCS500 内部背板总线交互 |
| 板卡供电 | DCS500 装置内部背板取电 |
| 工作环境温度 | 0 ℃ ~ +55 ℃（柜内运行） |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 安装形式 | DCS500 机箱内部插槽插装，母板对接 |
| 重量 | 约 0.6kg |
产品深度介绍

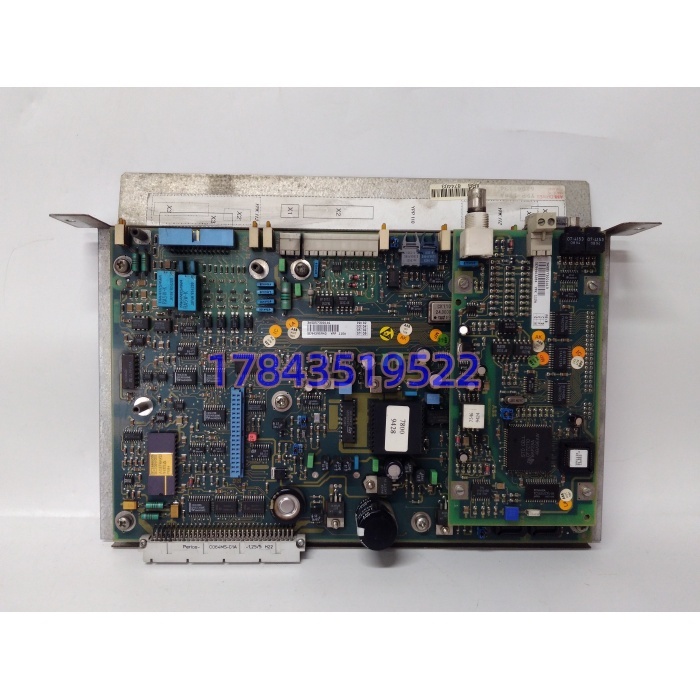

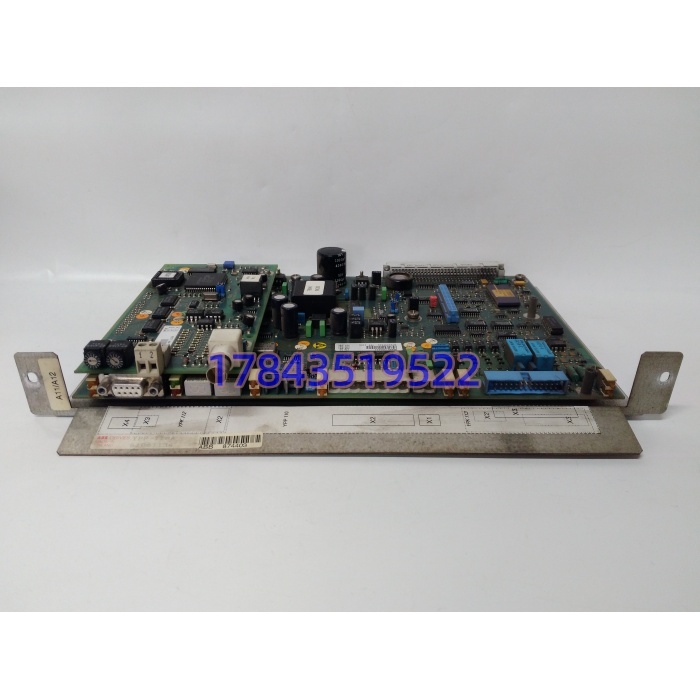

ABB YPP110A（3ASD573001A1）是 DCS500 直流调速装置的核心数字 CPU 板卡，整套直流调速的速度环、电流环 PID 闭环、故障诊断、编码器信号处理全部由这块板完成。如果 YPP110A 损坏，整套 DCS500 直流装置直接无法启动、报 CPU 相关故障，电机不能运行。
大量老冶金轧机、造纸复卷机、挤出机、矿井提升辅助传动都在用 。该板一旦故障，整条工艺轴停机；原厂不再供货，整机改造工程量大，现场一般储备备件用来紧急替换。
应用场景与行业案例
前年江苏一家铜材加工厂， 驱动收卷直流电机，装置上电直接报 CPU 故障，装置无法就绪，整条铜箔收卷线停机。电源、励磁板检查正常，最终定位故障就是 YPP110A 主控板损坏。
典型应用场景：
- 冶金‑轧机、收放卷直流传动 铜铝加工、冷轧辅助轴， 直流调速驱动卷取电机，依靠 YPP110A 做速度张力闭环。板卡故障直接造成卷取轴停机。
- 造纸行业‑复卷机、纸机传动 纸机分部直流电机，张力、速度控制，老产线大量 在用。
- 橡塑挤出‑挤出机主驱动 大功率直流电机调速，工艺速度闭环控制。
- 线缆行业‑拉丝机、绞线设备 收放线直流传动，高精度速度及张力控制。
案例：铜箔收卷直流装置抢修 江苏铜材加工厂，夜班 收卷装置上电直接故障，装置无法进入就绪状态，电机完全不能启动。现场排查：装置输入电源正常，励磁板、功率单元无明显烧毁痕迹；CDCM 软件无法和传动建立通讯，判定 YPP110A 主控板损坏。
联系 ABB 原厂， 全套已经 EOL，整机升级改造周期 6‑7 周，产线无法承受长时间停机。采购调取库存备件。
备件到货，断电更换插槽主控板；使用 CDCM 软件上传原装置参数配置，核对编码器反馈、励磁 / 电枢参数，做电机辨识；空载试机后带载运行，收卷张力速度闭环恢复正常，产线复产。
事后设备部门把 加入关键传动备件清单，库房留存一套。传动主管说：“功率部分不坏，CPU 板坏，整套直流传动直接瘫痪。
