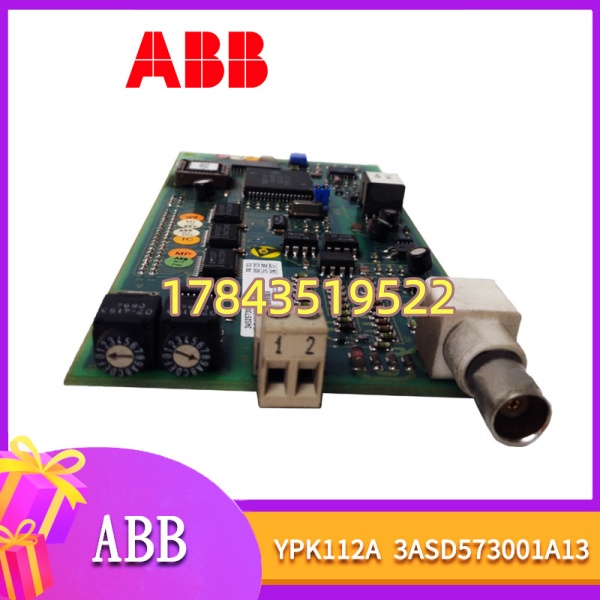

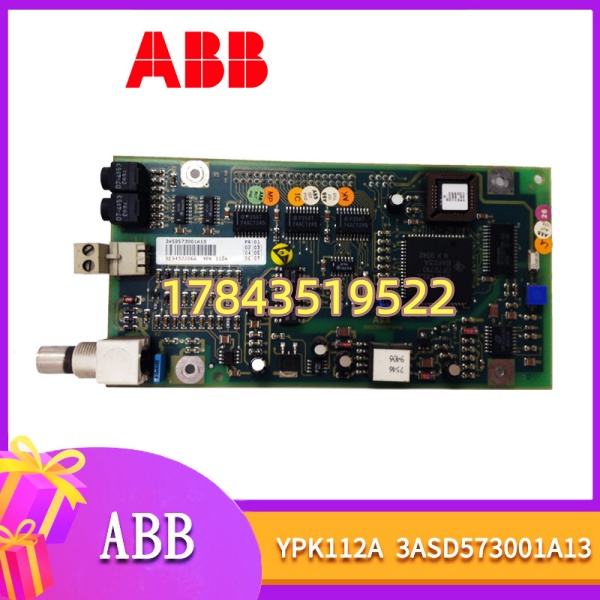

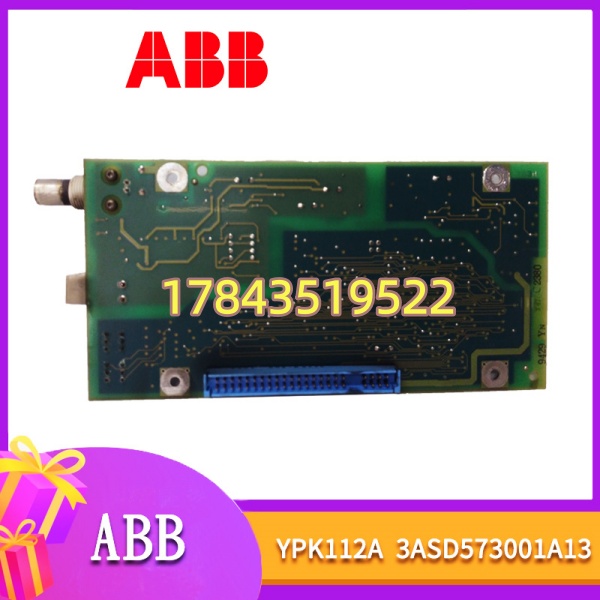

描述
产品详情
· 型号：YPK112A（3ASD573001A13）
· 品牌：ABB
· 系列：YPK112 — AC 800M 连接 Advant S100/S500 I/O 接口模块
规格参数
- 完整型号：YPK112A
- ABB 物料号：3ASD573001A13（亦见 3ASD573001A1，同义不同包装/区域代码）
- 模块类型：S100/S500 I/O 兼容接口模块，使 AC 800M 控制器通过 S800 I/O 站访问老 S100/S500 机架
- 适用系统：ABB System 800xA / AC 800M（PM851/PM856/PM861/PM865 等）+ S800 I/O 站（CI854A/CI867 等作为主站），远端接 S100 或 S500 I/O 机架（经 Advant Bus / MasterBus S100）
- 接口 — S100侧：电气 MasterBus （RS-485 差分，与 /S500 机架 TC520 终端匹配），D-sub 或螺钉端子依底座
- 接口 — S800侧：通过 S800 I/O 背板与 CI 通信模块交互，占用 S800 站 1 槽（与 CI 模块同机架不同槽）
- 最大 /S500 机架：依 CI 模块 I/O 容量及 YPK112 固件，典型支持多机架串联（具体查 AC 800M Compatibility Guide）
- 供电：由 S800 机架背板 +24V DC 取电（典型功耗 < 3W）
- 状态指示：前面板 LED — PWR（电源）、COM（ 总线活动）、ERR（故障/配置不符）、RUN（在线）
- 组态：在 Control Builder M / 800xA Hardware Tree 中添加 “YPK112A” 并定义 I/O 模块类型/地址映射，与普通 I/O 在同一 I/O 树中配置
- 安装：插入 I/O 端子单元（TU810/TU813 等需确认 YPK112 兼容底座，部分需专用 TU 变体或 YPK 专用底座），DIN 轨安装
- 工作环境：0～+60℃（运行），-40～+85℃（存储），5～95% RH 非凝露，IP20（柜内）
- 认证：CE、UL/cUL，符合 IEC 61131-2 / IEC 61000-6-2 EMC
- 配套件：需 / 机架末端 TC520（终端电阻模块）、 通信处理器（如 CP400 / CI510 依配置）或直连——具体拓扑依老系统原始设计
产品介绍
YPK112A 是 ABB 给老厂改造留的”桥”——你的柜子里还有当年 Advant / I/O 机架（几百个端子已校线不想动），主控想升级到 AC 800M/800xA，插这块卡在 I/O 站里就能把老 总线翻译成 背板协议，控制器当普通 I/O 读。不用拆端子、不用重校线、不用加第三方网关。
和直接换 I/O 比省大量现场人工，但组态要仔细—— 模块类型（DI520/AI520 等）须在 YPK112 下逐级添加并地址映射，地址错一位全偏移。坦白讲这东西现场故障率低，坏多是 总线终端电阻未接（TC520 缺失或跳线错）导致 YPK112 报”Bus Timeout”。有一点要注意：YPK112A 必须配合 CI854A/CI867 等 通信接口模块同机架使用，不能独立工作也不直接插 CPU 机架。
应用场景与行业案例
痛点切入：
老化工厂 Advant I/O 柜 1998 年投运，端子已锈蚀校线困难，但主控 Advant Controller 450 老化备件断档。改造方案：新 AC 800M 配 站 + YPK112A 接原 机架，保留现场端子及柜体，只换主控+通信链路——节省两周校线时间，停机窗口缩到单班次。
典型场景：
- 火电厂辅机改造 — 化水/除灰 I/O 机架保留，AC 800M 经 接入，与原 混合组态
- 石化常减压 — Advant I/O 经 纳入 800xA，老柜不做端子改动
- 造纸老线 — MP200 + I/O 升级 AC 800M， 做过渡兼容减少现场改动
- 水电厂公用系统 — 保留 同期/同期屏 I/O，新主控读取数据
真实案例：
华东某化纤厂，聚酯装置 I/O 共 6 机架 700+ 点。原 Advant AC 450 CPU 多次电容鼓包，备件停产。改造方案定 AC 800M（PM861A）+ 站 + ×2（每组 3 机架 串联）。Control Builder M 里添加 下挂各 模块型号及地址（与原 硬件类型严格一致），Download I/O 配置。旧 机架 TC520 终端电阻确认完好（量 120Ω）。一个夜班切完，I/O 全在线。工程师说早知 YPK112 这么稳当初不该犹豫。有一点要注意—— 模块固件版本极老时偶遇 报”Module Type Unknown”，需核对 固件是否含该 模块类型库（ABB 发布过 固件补丁包）。
常见问题解答 (FAQ)
I/O 机架支持 RIUP，但拔出 会使所连 / I/O 整段掉通信→相应点报丢失。建议在窗口期或设备切手动后操作。插新模块系统自动重初始化，一般 10～30 秒同步。
Q2：3ASD573001A13 和其他后缀能互换吗？
A13 是区域/包装代码，硬件同 。只要标明 且用于 /（非 YPK111 用于 S900 或 YPK113 变体），可互换。换前拍照记录旧板标签核对。
Q3：停产吗？替代方案？
系列仍属 ABB 老系统兼容附件（以 Product Lifecycle 查为准，可能 Last Time Buy）。无直接”替代接口模块”——若彻底弃 / 需改 I/O 并重校线。存量维护靠原厂修复件或拆机测试件。
Q4：程序或参数会丢吗？
自身无用户程序， I/O 映射配置存在 AC 800M 控制器工程里。换新空模块后控制器自动下发配置，不需重编译工程只需 Online Download I/O Configuration（或自动同步）。建议备份 .acf 工程。
Q5：如何鉴别拆机件好坏/翻新？
看序列号激光蚀刻清晰度；检查背部金手指无烧蚀氧化（ 柜环境潮湿常见）；上 机架后 PWR 绿灯、RUN 绿灯（COM 闪受 总线活动影响），不接 线 COM 灭属正常；接好 终端电阻正确 TC520 在位后 ERR 应灭。要求卖家提供插 机架+接 模拟机架自诊断截图。
必须。 依赖 总线末端 120Ω 终端电阻（由 TC520 或外接终端器提供），缺失或端子松脱在高波特率（≥187.5k 或 500k 依 配置）会 CRC 误码导致 报 Bus Timeout。换 时顺手量一下终端口电阻。
