描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 适配装置 | ABB DCS500、DCS600 大功率直流调速器 |
| 同步输入电压 | 230‑500 VAC，取自传动主回路同步信号 |
| 板卡功能 | 相位检测、晶闸管触发脉冲辅助、多路隔离电源输出、状态诊断指示 |
| 散热方式 | 自然对流冷却，无板载风扇 |
| 工作温度 | 0 ℃ ~ +55 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 相对湿度 | 5%‑95%，无冷凝 |
| 安装形式 | 插槽式插入 DCS 传动装置内部机架 |
| 硬件版本 | 存在多个硬件修订版本（REV G 等），版本之间不完全互通 |
| 绝缘性能 | 工业高压隔离，用于强弱电隔离，具体数值以原厂手册为准 |
产品深度介绍

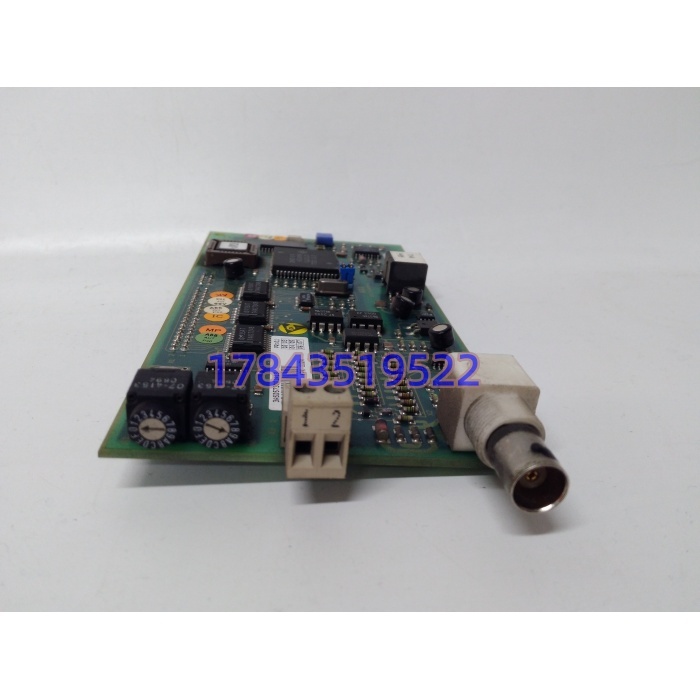

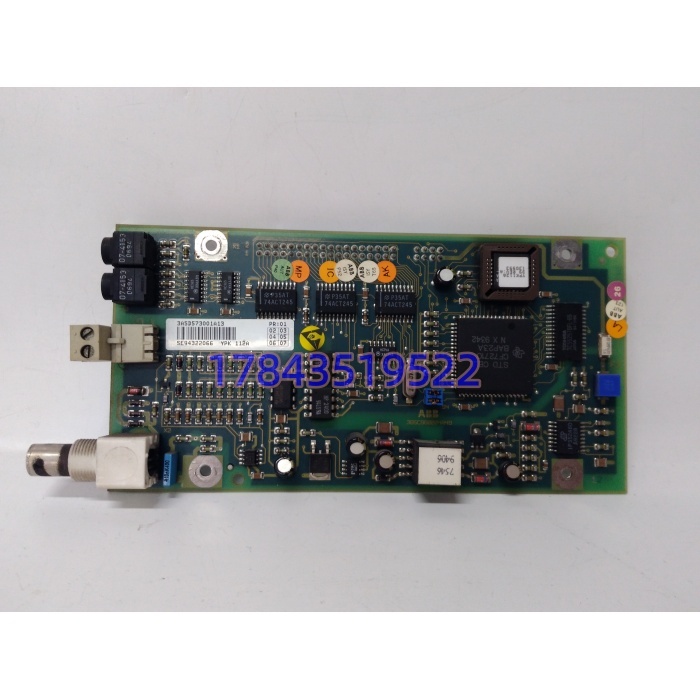

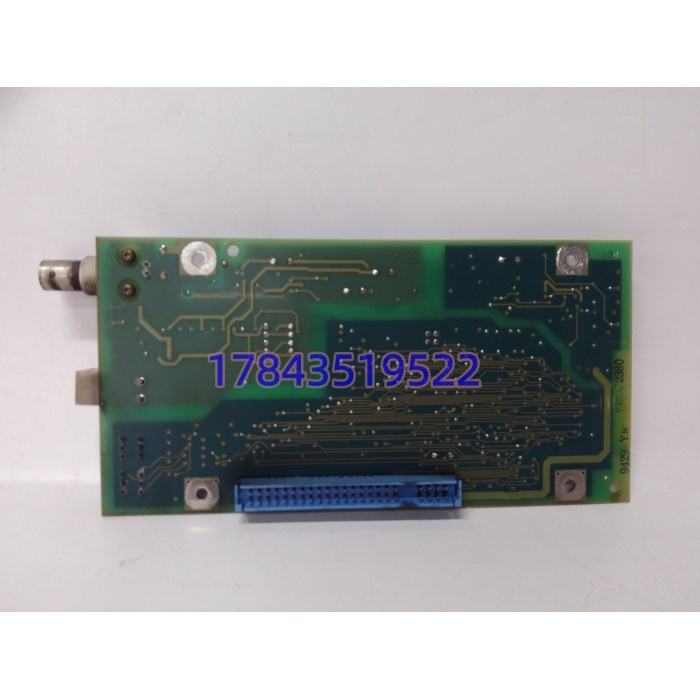

YPK112A 3ASD573001A13 是 DCS500/DCS600 直流调速装置内部专用板卡，不独立对外使用。它采集主回路交流同步电压，完成相位检测，同时生成多路隔离辅助电源供给传动内部其他电路板，参与晶闸管触发脉冲的信号处理，板卡故障会直接造成直流调速装置报故障停机、无法建立励磁、无法输出转矩。
这套大功率直流传动大量使用在冶金轧机、卷扬机等重型设备。整机服役年限普遍超过 15 年，原厂早已停止供货。很多现场整机其他部件完好，唯独这块板卡老化损坏，没有升级改造预算，只能寻找存量备件做替换。建议项目储备备件，避免突发故障造成整条产线长时间停机。
应用场景与行业案例
现场经常有人把 YPK112A 和 DCS500 系统其他板卡搞混。这块板卡不能单独拿出来使用，必须装入 DCS500/DCS600 整机机架内部。我见过抢修现场，工程师拿其他型号接口板替换，上电直接报同步故障，白白浪费抢修窗口。传动板卡型号必须严格匹配硬件版本。
典型应用场景：
- 冶金行业‑轧机直流主传动 轧机的压下、卷取直流电机驱动，板卡一旦失效，轧机直接停机，整条轧制线停滞。
- 矿山行业‑矿井提升机、大型卷扬传动 提升机依靠大功率直流调速做转矩控制，板卡异常会触发安全停机，直接影响井下作业。
- 造纸行业‑大型纸机传动 纸机复卷、主传动直流驱动，装置不能长时间停机，备件直接关系生产连续性。
- 有色金属冶炼‑整流传动系统 冶炼生产线大功率直流拖动，现场粉尘大，板卡容易出现老化、电容失效。
案例：某钢厂轧机直流传动抢修 去年春天，华北某钢厂的一套 DCS600 直流调速装置报同步故障，装置无法输出转矩，轧卷生产线直接停线。
现场排查，驱动主功率器件、CPU 板全部完好，故障定位到 YPK112A 板卡相位检测回路损坏。联系 ABB 原厂，该型号早已停产，没有订货渠道。整条生产线每停机一小时损失十几万。
运维拿到经过完整测试的拆机 YPK112A，在设备检修窗口完成板卡更换，上电同步信号恢复，直流传动正常投运。事后钢厂采购两块同型号板卡入库做备件。电气主管原话：“老传动最怕这种小众板卡，整机不坏，一小块板子就卡死整条线。”
