描述
产品详情

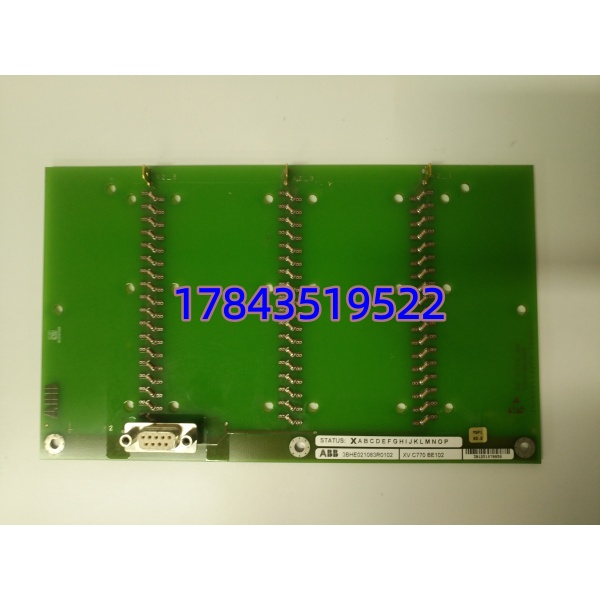

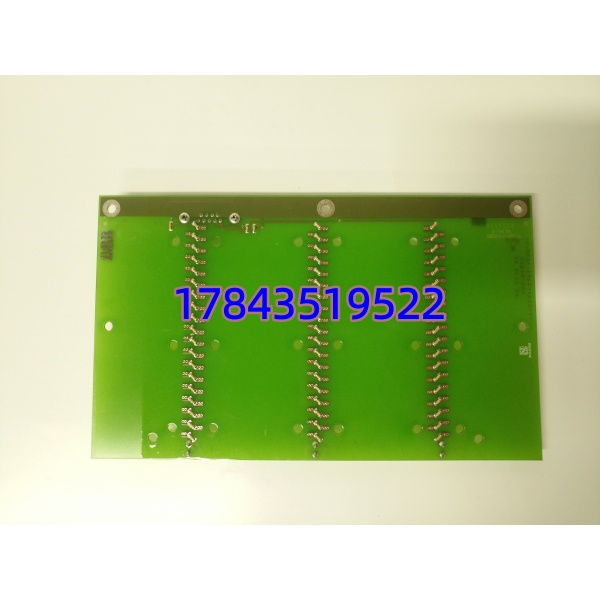

· 型号：XVC770BE102
· 品牌：ABB
· 系列：ACS6000 中压传动控制板 — Exciter / Gate Interface (XVC770 series)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 / 订货号 | XVC770BE102 / 3BHE021083R0102 |
| 设备类型 | ACS6000 Exciter / Gate Pulse Interface & Control Board（XVC770系列） |
| 适用系统 | ABB ACS6000 中压交流变频器（IGCT/IGBT功率单元柜），部分应用见于整流/回馈单元 |
| 与上位连接 | 光纤串行链路连接AMC（Arc/Motor Control）板或PPD113 PU，传输门极命令与状态反馈 |
| 功率侧接口 | 至门极驱动单元(GDU)的脉冲变压器/光耦隔离分配（具体通道数依ACS6000功率栈配置） |
| 本地指示 | 板载多枚LED（RUN/ERR/FIBER LINK等），用于上电自检与光纤断链快速判断 |
| 固件关联 | 须与柜内AMC/PPD固件版本匹配（BE102对应特定掩码，早期BE101不完全互通） |
| 安装方式 | 插入ACS6000功率柜/控制柜指定插槽，带导向销与锁紧机构（非DIN轨、非VME/CompactPCI通用机架） |
| 供电来源 | 由柜内控制电源分配板或背板总线供给（典型来自柜内24V DC控制电源，具体见柜图） |
| 工作环境 | 0 … +55℃（柜内强制风冷或自然对流，避免粉尘堆积堵散热孔），湿度 5–95% 非冷凝 |
| 存储环境 | −25 … +70℃ |
| 尺寸 / 重量 | 约标准ACS6000插件板尺寸(依柜型略有差异，通常≈ 200×300mm级)，详见ABB Drawing 3BHE021083 |
| 认证 | CE, UL, RoHS，符合IEC 61800-5-1（功率电子设备安规） |
| 特殊说明 | 板载可能含ESD敏感元件(门极驱动逻辑)，拆装必须佩戴防静电腕带，禁止带电插拔 |
产品介绍
中压变频柜突然报”Exciter Board Communication Lost”或”Gate Fault”，十有八九先查光纤通断再怀疑这块XVC770BE102——它是功率链里承上启下的关键接口板，负责把上层控制处理单元算出的PWM/触发角译码成各功率单元门极驱动信号，同时回采状态字。在某钢厂热轧主传改造里碰到过旧BE101板被雷击浪涌打坏，临时换BE102上去报硬件不匹配，最后ABB现场工程师用Service PC重刷参数并校验板ID才过——所以千万别只看外型像就直接换，必须核对原板白标完整后缀并与当班电气确认驱动柜 firmware 版本。
采购角度看它的特点是：ABB近年将部分板卡纳入生命周期管理(LC)，新板交期曾报到20~40周且价格高昂，而现场故障率低但一旦坏就是全线停机事故，属高紧急性低周转备件。下单优先找能提供原厂标签照片、序列号清晰、老化测试报告的渠道；如果是首次购买作备件，强烈建议让卖方附带简要LED状态说明复印件方便现场快速排障。
替换与升级建议
✅ 直接替换
- XVC770BE102 3BHE021083R0102（同完整型号）→ 断电拔旧插新，确认光纤接头清洁无划痕，上电观察板载LED：LINK灯亮/RUN闪烁/ERR灭即正常。建议在DriveWindow或相应维护软件查看Board Status = OK。
⚠️ 软件兼容（需改配置/验证）
- XVC770BE101（早期版）→ 物理插槽兼容，但固件标识不同。直接插可能报
Board Type Mismatch，部分柜型可在参数里接受旧板或需ABB Service PC做Board ID Relearn；若系统要求BE102则不可降配使用，存在门极时序差异风险。改动工作量视软件版本，约0.5~1h现场配合ABB FAE。 - XVC770BE103/其它BE编号 → 各BE后缀对应不同功率栈/IGCT代次，除非ABB官方发布跨代兼容公告否则不建议互替，误插可能导致功率单元误导通——严重时会炸管，必须以原厂柜图BOM为准。
❌ 硬件不兼容
- XVC769/XVC768等其他XVC编号板卡 → 虽外观相似但PCB布线、连接器定义、FPGA逻辑均不同，物理无法正确啮合或上电即损。
- AC800M/AC800PEC/ S800 I/O模块 → 完全无关产品族，不能互替。
无完全同型号现货时，国内二手市场流通多为拆机测试良品，必须要求卖家做上电LED自检+光纤口回环测试并承诺DOA包换，这种料别赌”看起来一样”。
