描述
产品详情

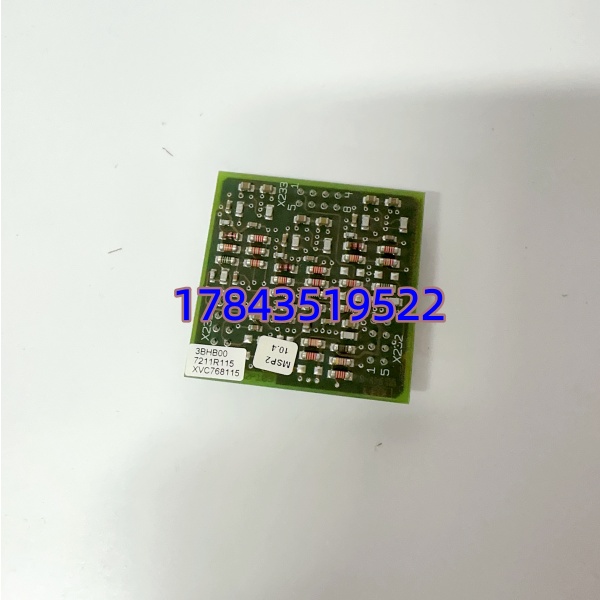

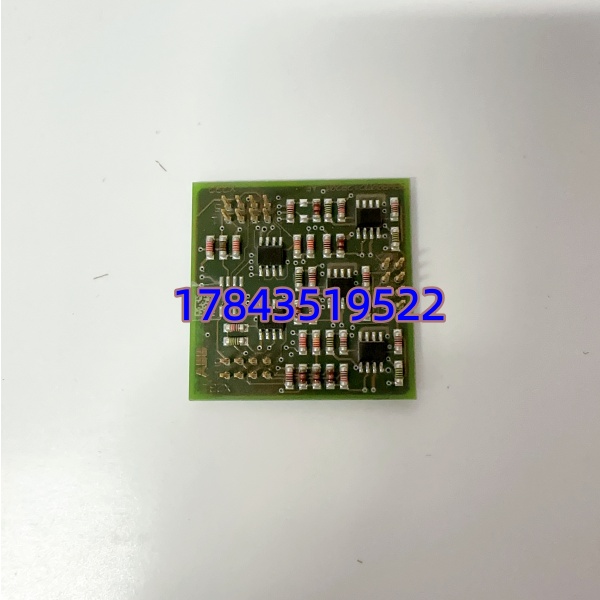

· 型号：XVC768115（3BHB007211R115）
· 品牌：ABB
· 系列：AC 800M / System 800xA — XVC768 通信扩展模块（功能定位等同 CI854A Profibus DP Master Interface）
规格参数
- 模块定位：AC 800M 控制器右侧扩展 — Profibus-DP Master 通信接口模块
- 适用控制器：PM860 / PM861 / PM862 / PM863 / PM864 / PM865（需 FW ≥ 指定版本，以 Compatibility Matrix 为准）
- 安装位置：直接插在 AC 800M CPU 模块右侧第一个扩展槽（最多可扩展多块不同通信卡）
- 现场总线接口：1× Profibus-DP（RS-485），通过 DB-9 female（Pin 3/5/8 标准 DP 定义）或端子排引出（依配套 TB 端子底座）
- 波特率：9.6 kbps ～ 12 Mbps（自动协商或手动锁定）
- Profibus 标准：EN 50170/ IEC 61158Type 3，支持 DP-V0（Cyclic Data Exchange）及 DP-V1（非循环读写/诊断）
- 最大从站数：126 个 DP 从站地址（单总线段，实际受扫描周期限制通常 32~64 从站合理）
- 电气隔离：现场侧与系统侧 ≥2500 VRMS（光耦+DC/DC 隔离）
- 终端电阻：总线两端需外接 220Ω+390Ω 终端电阻（或带开关的 DP 接头），模块本身无内置终端
- 背板通信：通过 AC 800M 内部 X-bus 与 CPU 高速数据交换（无需外部连线）
- 供电：由 AC 800M 背板提供 +5VDC（典型功耗 <3W），不另接外部电源
- 状态指示：PWR（电源）/ RUN（运行）/ ERR（故障）/ COM（DP 总线活动）LED
- 组态软件：ABB Control Builder M / Control Builder Plus（v5.x 以上推荐），在 Hardware Tree 添加对应驱动
- 诊断功能：模块级故障上报至 800xA Alarm List；支持 DP 从站诊断、主站超时检测、报文统计
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 95% 非冷凝
- 防护等级：IP20（柜内安装）
- 认证：CE / UL / cUL / IEC 61326-1（EMC Class A 工业环境）
- 配套端子底座：依机架型号用 TU 系列端子单元或 CPU 自带扩展连接器（XVC768 直接扣在 CPU 右侧，无独立端子块）
产品介绍
XVC768115 本质上是 ABB AC 800M 的一张 Profibus-DP 主站扩展卡——当你现场有大量西门子/第三方 DP 从站（变频器、远程 I/O、智能仪表）要接进 800xA，而 CPU 自身不带 DP 口，就靠它来扛。数据经背板 X-bus 送 CPU，I/O 映射在 Control Builder M 里图形化组态，不用写底层驱动。
有一点要注意：XVC768 系列与 CI854A（订货号 3BSE030221R1）功能高度近似，部分老项目 BOM 写 XVC768115，新项目改用 CI854A。互换性取决于你的 Control Builder M 硬件库里有没有 XVC768 的 GSD/catalog 条目及固件兼容——我在现场遇到过用 CI854A 替 XVC768115 直接识别 OK 的，但也有老 FW 版本不认新 CI854A 需先升 FW。换件前务必确认你系统 FW 版本和工程文件里已有该模块类型。
应用场景与行业案例
痛点
化工厂或造纸线 800xA 系统，原 XVC768115 报”Communication Timeout—All Slaves Missing”，量 DP 口 A/B 线无差分电压——模块 RS-485 驱动级击穿（通常是现场浪涌通过未隔离的 DP 电缆窜入）。整套传动和远程 I/O 掉线，工艺被迫打手动或停机。
典型场景
- 石油化工/炼油——AC 800M 通过 XVC768115 做 Profibus DP Master，挂 ABB ACS800/880 变频器、Siemens ET200M 远程 I/O、Rosemount 3051S 多参数变送器（DP 版）。
- 制浆造纸——多段传动 DP 网络集中管理， 负责一个 DP 网段（建议每段 ≤32 从站保扫描周期）。
- 水处理/电厂辅机——老 S5/S7 远程站经 DP 接入 800xA，保留原有现场布线。
- MRO 备件——作为关键通信卡做冷备份（DP 接口芯片比 CPU 卡更易受现场浪涌损坏）。
真实案例
某百万吨乙烯装置，AC 800M PM865 右侧扩展 管一条 28 个 DP 从站（变频器+AI 站）。雷雨后上午开工发现 800xA 上全部 DP 从站变”×××”。摇表量 DP 电缆 A-B 有 120Ω 终端但模块 DB9 口 A/B 对地短路。库房翻出一块二手测试良品 3BHB007211R115（同 Rev D），断电拔出旧卡、插新卡、上电——RUN 闪后常亮，COM 开始闪烁，三分钟内所有从站回绿。老师傅嘀咕：”通信卡比电源卡先扛不住，下次备件单加它。”
