产品详情

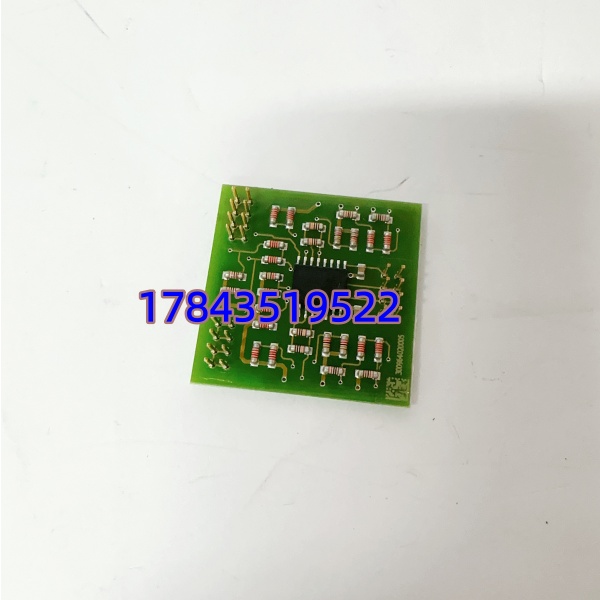

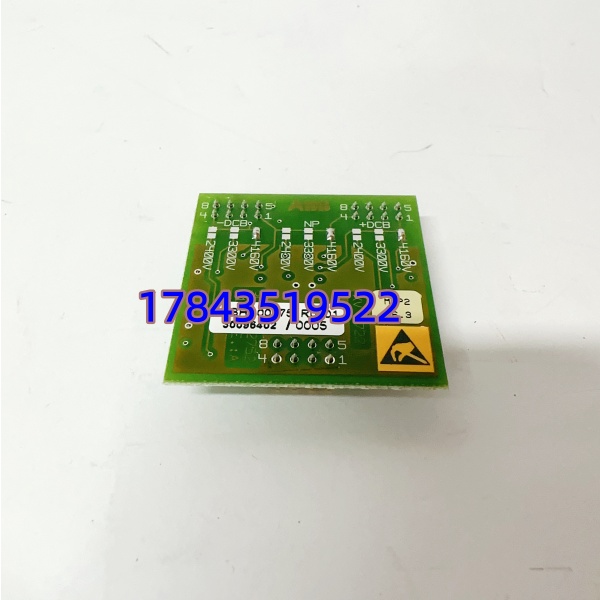

· 型号：XVC722AE101
· 品牌：ABB
· 系列：AC 800PEC / UNITROL 6000 — XVC700 扩展接口板（Part No. 3BHB002751R0101）
技术参数
| 项目 | 规格说明 |
|---|---|
| 产品名称 | ABB XVC722AE101 Expansion / Interface Board |
| 订货号（Part No.） | 3BHB002751R0101 |
| 适用系统 | ABB AC 800PEC（Power Electronics Controller）、UNITROL 6000 励磁调节器机箱 |
| 功能定位 | 系统扩展通信接口板，为主控制器扩展背板总线链路及光纤 I/O 通道，连接功率单元或远程节点 |
| 背板供电 | +5 V DC（典型 ≤3 W）+ ±12 V DC（来自 PEC 机架背板，非独立外接电源） |
| 背板接口 | 专有多针高速并行总线连接器（与 AC 800PEC subrack 背板匹配，非 VME/CompactPCI 标准） |
| 光纤接口 | 集成光纤收发端口（具体数量依硬件版本，用于功率单元/远程 I/O 的光纤隔离通信） |
| 地址设置 | 部分批次带 DIP 开关或靠背板槽位自动寻址——严格来说，更换时建议记录原板槽位，不要随意换位 |
| 状态指示 | 前面板 LED：PWR（电源·绿）、LINK/ACT（通信·黄/绿）、ERR（故障·红） |
| 热插拔 | 设计为系统断电插拔；部分 PEC 机架支持在线更换但 ABB 建议断电操作以避免背板冲击 |
| 安装方式 | 插入 AC 800PEC / UNITROL 6000 指定扩展槽位，面板螺钉固定确保接地 |
| 工作温度 | 0 ℃ ～ +60 ℃（存储 -40 ℃ ～ +85 ℃） |
| EMC / 认证 | 符合 IEC 61000-6-2/6-4（EMC 工业环境）、CE 标记——请以原厂手册 3BHS341530 为准 |
| 尺寸 / 重量 | 约 233 × 160 × 20 mm（6U Eurocard 风格），≈0.45 kg |
| 质保 | 全新原装 12 个月；测试拆机件 3～6 个月（购买时确认） |
产品介绍
励磁系统改造或年检时，偶尔会遇到调节器报”Expansion Board Not Found”而 CPU 板和功率柜都正常——十有八九是 XVC722AE101 上的光纤口或背板金手指氧化接触不良，少数情况是板上逻辑器件老化。这块扩展板在 AC 800PEC / UNITROL 6000 架构里充当”神经桥”：它把主控制器（如 XVC768/KUC711 系列）的高速背板总线延伸到光纤链路，让 CPU 能与可控硅功率单元、远程 I/O 站做 μs 级同步通信，现场实测发现换板后若 LINK LED 不亮，先查光纤 Tx/Rx 是否交叉对接而不是急着判定硬件故障。
严格来说 XVC722AE101 只用于 AC 800PEC 和 UNITROL 6000 机架，不能塞进标准 AC 800M S800 I/O 机架或 Bailey INFI 90 背板——两者机械兼容但电气协议完全不同，插错可能烧毁背板。我们出库每块都在对应 PEC subrack 上与 CPU 联调验证背板识别及光纤链路连通，附测试截图；太原有库存通常当日发顺丰，原厂新订目前 10–16 周起。
替换与升级建议
✅ 直接替换
- XVC722AE101（3BHB002751R0101）同型号互换：拔旧插新即可，注意槽位地址与原配置一致（或重新下载硬件组态），工作量 ≈ 插拔 + 上电自检 5 分钟
- 不同批次/修订字母（如 R0101 vs R0102 后缀）通常功能兼容，背板引脚一致——建议保留旧板标签照片供比对
⚠️ 软件兼容（需关注）
- 若原系统固件/Control Builder 工程版本极老（早于 PEC Tool v3.x），新批次序列号可能在硬件扫描里显示”Unknown Device”——功能正常但建议同步更新 PEC Tool 获得完整诊断，耗时约 20～40 分钟无硬件成本
❌ 硬件不兼容
- ABB AC 800M / S800 I/O 系列模块、Bailey INFI 90、Bently Nevada、Siemens 等第三方卡件——背板连接器形状虽似但不互通，严禁混插
- XVC720（CPU）、XVC724（脉冲触发）与 XVC722（扩展接口）功能不同，槽位不可互换
若贵司现装机柜内印的是 XVC722AE01（短型号）或其他近似编码，把清晰标签照片发来核实是否同一物料再下单
