描述
产品详情

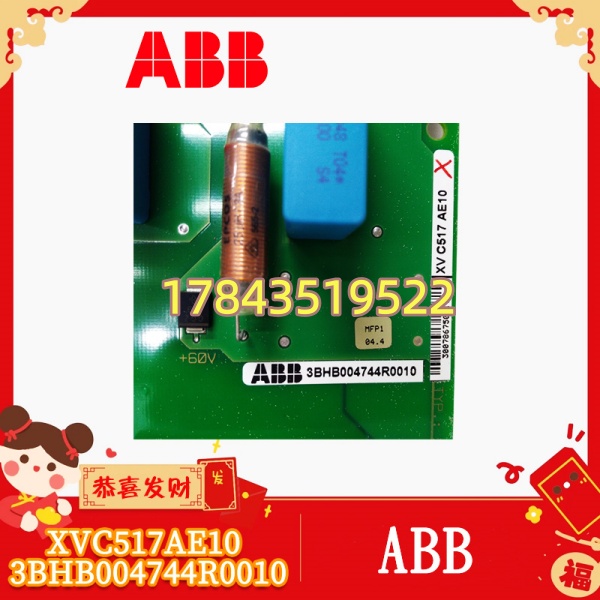

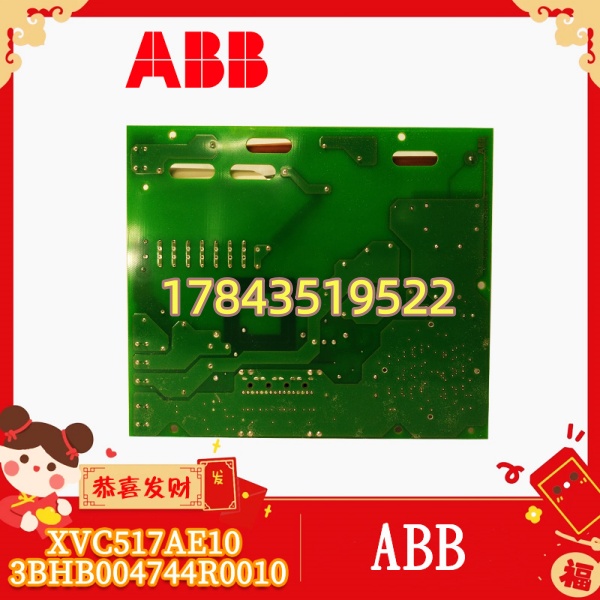

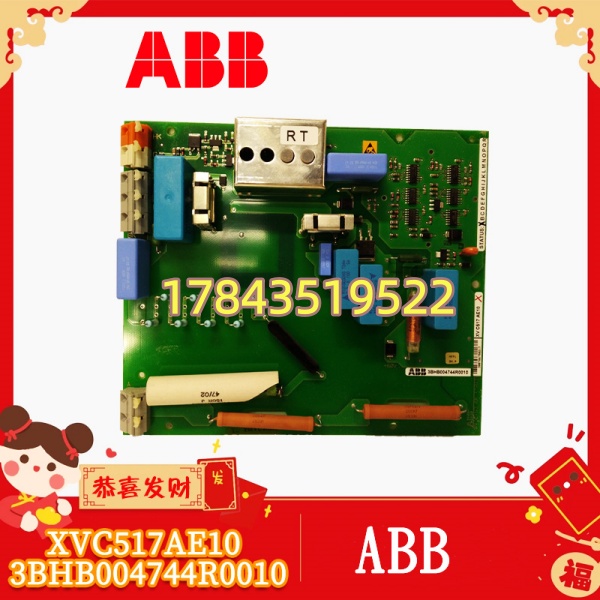

· 型号：XVC517AE10（3BHB004744R0010）
· 品牌：ABB
· 系列：ABB 大型传动控制电子 / Procontrol P13 系统 — XVC517 系列 Control & Interface Module (AE10 = 硬件版本/变型)
规格参数
- 目录号：XVC517AE10，ABB 物料编码 3BHB004744R0010（部分版本标 XVC517AE / XVC517AE10 等同）
- 适用系统：① ABB ACS6000 / PCS6000 中压传动功率柜控制电子单元架；② ABB Procontrol P13 分布式控制系统（部分老 P13 站用 XVC5xx 系列做特殊 I/O 或接口）；具体需核对原柜图纸——两平台 XVC517 外形兼容但 Firmware/CPLD 不同 不可跨平台混用
- 主要功能：接收上级控制模件(CM/AMC) 计算得到的触发角/开通序列 → 经光纤发至各 IGCT Gate Unit（5SHY35L4520 等）；回读 Gate Unit 状态（Fault/Temp/Ready）；采集直流环节电压/电流模拟信号送控制回路；产生系统就绪/故障汇总信号
- 触发接口：多路 Plastic Fiber (典型 980nm/650nm) TX to Gate Units，RX from GUs for status — 数量依功率柜相数（3/6 脉波倍数）
- 模拟采样输入：直流链路电压 Udc、Idc（经 HV 分压/霍尔传感器隔离送入），典型 ±10V 量程或按比例缩放
- 数字 I/O：功率柜风机状态、水/风冷故障、柜门联锁、急停链等 DI；DO 用于系统 OK / Trip 汇总继电器
- 辅助电源：由柜内控制电源分配板提供 ±15 V DC、+5 V DC、+24 V DC（依版本），典型总功耗 10–15 W
- 安装形式：导轨或螺柱固定于功率柜控制盒/Procontrol P13 机架专用插槽，通过多芯扁平缆或 D-sub 连背板
- 指示：板上通常有 PWR LED、RUN/ERR LED、光纤 Link LED（依版本），部分版本有测试点
- 工作温度：0 ～ +55°C（柜内控制箱），存储 -25 ～ +70°C，湿度 5–95% RH 无凝露
- 认证：CE（随系统），cULus（依完整传动柜认证）
- 关键警告：XVC517AE10 与 Procontrol P13 版 XVC517 外观相似但固件不同，换件必须同完整编码 3BHB004744R0010 或经 ABB 确认兼容；光纤头清洁度直接影响触发可靠性
产品介绍
XVC517AE10 是 ABB 大型传动或 Procontrol P13 系统里的”神经中枢”控制接口板——上端接控制模件算好的触发指令，下端通过光纤分发到每个 IGCT 的门极单元，同时把直流电压电流采样和门极反馈收回来做监控保护。简单说：它把算法的”念头”变成功率管能懂的光脉冲，并盯着功率柜回来说”我 OK / 我故障”。
这板子现场故障率低但非容错弱——FPGA/CPLD 若因静电或老化出 latch-up 会造成某相触发丢失（报”Phase U/V/W Trigger Loss”）。停产多年基本靠拆机或 ABB Service Exchange（翻新品）。有一点要注意：XVC517AE10 用于 ACS6000 传动与用于 Procontrol P13 的 XVC517 版本号不同、EEPROM 内容不同，外观雷同但插错不启动或报板 ID Mismatch——买前必须核对现装板标签完整物料号 3BHB004744R0010。
应用场景与行业案例
处理过矿山提升机 ACS6000 报”Gate Unit Comm Error Phase W”，复位偶好。开功率柜看 上光纤 RX LED W 相不闪——拔光纤对换至 U 相 RX 口（GU 侧正常）→W 相仍不亮，说明板子 W 相接收通道光耦老化。换 后全部 Link LED 常亮，故障消失。
典型场景：
- 矿井提升机 / 主扇中压变频（ACS6000 SD/SP）—XVC517 在功率柜控制电子架，分配 IGCT 触发脉冲，故障=整机脉冲闭锁
- 水泥生料辊压机主传（PCS6000）—高温多尘环境光纤头易污，XVC517 检测 Link Loss 提前预警
- 冶金轧机主传 / 卷取（四象限 ACS6000）—频繁加减速考验触发时序，XVC517 CPLD 版本须与 CM 模件匹配
- 电厂辅机大型风机变频改造维持—老 PCS6000 装置 属 A 类电子备件
真实案例：西北某大型有色矿主井提升机 ACS6000 SD（4.16kV / 3.5MW）。某冬夜 -20℃ 重启后跳”Trigger Loss Phase V”，本地复位两次成功第三次锁死。到现场拆功率柜控制盒，（3BHB004744R0010） PWR 常亮但 V 相 TX Link LED 微闪不正常（邻相常亮）。用已知好光纤跳线短接 V 相 TX→GU 侧确认 GU 收光正常→说明 V 相发送驱动衰减。库房有拆机同编码板（测试 OK），断电放电→拆旧→装新→恢复光纤（注意清洁头！无尘纸+酒精）→上控制电→所有 Link LED 常亮→空载→带载运行 OK。临走叮嘱：光纤头每次开柜顺手查洁度， 类板卡按 IGCT 成套年限（10~12年）评估预防性备件。
常见问题解答 (FAQ)
严禁带电插拔。 这块板连接光纤触发脉冲与功率柜状态，拔掉瞬间所有 IGCT 触发中止→传动立即封锁脉冲（Trip）。更换必须：确认主回路断电→直流链路放电完毕 (>5–10 min, 确认 <50V)→断控制电源→拔扁平缆/光纤（先标记位置！）→拆固定→取旧→装新→恢复光纤（核对 TX/RX 不要反）→恢复控制电→查 PWR/RUN/Link LED→必要时光纤 BER 测试或做控制柜无负载触发测试确认各相 Link OK。
Q2：我现装板丝印 XVC517AE 没标 AE10 或不同后缀，能替吗？
系列按 AE / AE10 / AE11 等区分硬件版本、CPLD 版本及兼容 CM 模件 Firmware。3BHB004744R0010 = AE10 特定版，原则上须同完整物料号替换。早期近似版有时可替但要求 ABB 确认 CPLD 版本与 CM 模块兼容，现场不建议盲试——插错最常见现象：板上 ERR LED 闪、CM 报”Wrong Board Type”、光纤 Link 全灭。
Q3：报”Trigger Loss / Gate Unit Comm Error”先查什么？
按顺序：①看 上各相 TX/RX Link LED — 任一路灭先查对应光纤头清洁度（90% 是脏）；②确认 IGCT Gate Unit 上 PWR LED 亮（GU 本身供电 OK）；③对调光纤（TX↔RX 或相间对调）判断是光纤/ GU 还是 通道问题；④量 辅助电源 ±15V/5V/24V 是否正常到达端子；⑤以上正常仍报→考虑 通道老化或 CPLD 异常，建议替换。
①外观无烧痕、无熏黑、FPGA 区无裂纹；②要求卖家在 ACS6000 测试台或同型号柜：上电 PWR/RUN 亮→接回环光纤或已知 GU→Link LED 常亮→控制模件认到 Board ID 无 Mismatch；③核对标签 3BHB004744R0010 及 Rev 字母，序列号可读；④特别注意光纤插座陶瓷套筒无碎裂（高频故障点）。高风险件，无测试条件不建议盲目网购。
外形/连接器相似，但 EEPROM 中 Board Identity 与 CPLD 加载不同。 用 （3BHB004744R0010），Procontrol P13 版标不同物料号。互插通常 CM 模件或 P13 主站报 “Unsupported Board” 或无法建立 Link，不会物理损坏但也不工作。换前拍照现装板正反面尤其是条码区发给卖家核对。
