描述
产品详情

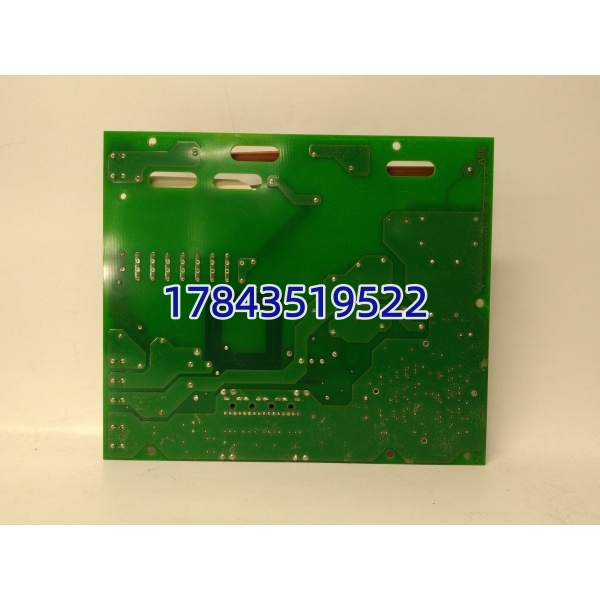

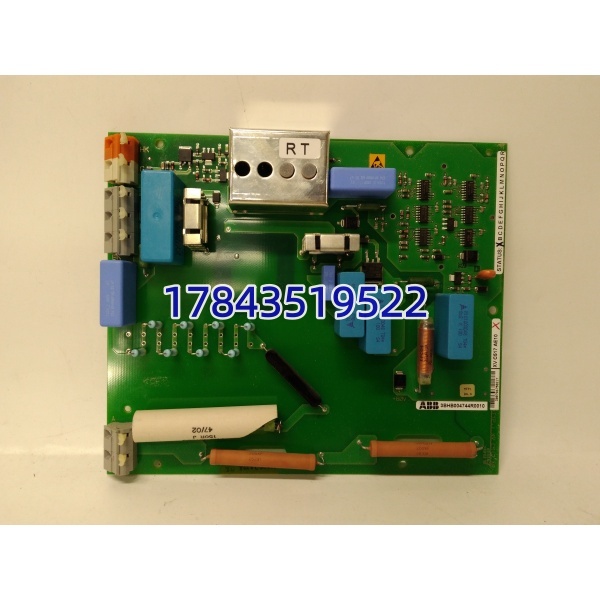

· 型号：XVC517AE10（完整物料号 3BHB004744R0010）
· 品牌：ABB
· 系列：Procontrol P13 / P14 — Processor & Communication Module (VME-based)
规格参数
- 产品类型：Procontrol P 系统处理器/通讯模块（CPU + Station Bus Interface）
- 适用系统：ABB Procontrol P13（小系统）、P14（中/大型系统）分散控制系统；安装于XU（控制单元）或XM（多功能）机架CPU槽
- 处理器架构：早期32-bit微处理器（Motorola 68K家族衍生或定制ASIC+VME），依版本
- 存储器：板载EPROM/Flash（存放固件及装载程序）；NVRAM（保存控制参数/累计值/事件缓冲区，靠外部电池或超级电容保持——这点极重要）；DRAM工作内存
- 非易失保持：靠 XBxx 系列电池模块（机架侧）或板载电池（部分Rev），超时掉电NVRAM内容丢失→需重新装载
- 总线接口：VME总线（与Procontrol P机架背板交互）；双端口RAM用于高速数据交换（与I/O扫描器或协处理器）
- 站总线接口：内置Procontrol Station Bus（S-Bus）或S100接口逻辑，连接远程I/O站（XI/XO模块机架）及对等P站
- 扫描周期：典型控制任务 50~200 ms（依策略复杂度及I/O点数，Procontrol Engineer组态设定）
- 状态指示：面板上 RUN（绿灯闪烁=周期扫描）、HALT/BOOT（琥珀/红=停止或自举）、ERR/FAULT（红=硬件或看dog触发）、COM（通讯活动）
- 配置/编程接口：前面板 RS-232/RS-485（连PG编程器跑Procontrol Engineer / PE Tool下载策略）
- 看dog定时器：硬件WDT，超时自动复位或进入Safe State（依组态）
- 供电：由Procontrol P机架背板 24 VDC 或 +5V/+12V 组合供电（依XU/XM机架版本），典型自身功耗 8~15W
- 安装槽位：XU/XM机架指定处理器槽（通常 Slot 1 或标识 CPU，不可插I/O槽）
- 配套件：必须配对应XB电池备份模块（XB01/XB02等）维持NVRAM；部分机架电池在底板上
- 组态软件：ABB Procontrol Engineer (PE) / Procontrol Configuration Tool（DOS或Windows早期版本，依系统年代）
- 工作温度：0℃ ~ +55℃（存储 -40℃ ~ +70℃）
- 湿度：5%~95% RH 非凝露
- 认证：CE、cULus（依生产批次）
- 物理尺寸：标准Procontrol P模块宽≈20mm（单槽），深≈180mm含背板插头，重≈0.35kg
产品介绍
XVC517AE10是ABB Procontrol P13/P14系统的”大脑”——负责跑你用Procontrol Engineer编好的控制逻辑（模拟调节、顺控、联锁），周期性扫描XI/XO I/O机架数据并通过站总线交换。程序和可调参数存在板载NVRAM里，靠机架侧XB电池模块保持——这是老Procontrol系统最容易忽视的点：电池超期未换（通常3~5年）掉电久置NVRAM清零，上电报”Parameter Lost”或所有SP归缺省，很耽误事。
有一点要注意：XVC517AE10只用于Procontrol P机架，不能插System 800xA S800 I/O或Advant AC410机架——物理插槽虽都VME风格但背板定义完全不同。买备件确认你柜内是Procontrol P14（XU01/XM01机架）而非800xA。另外AE10后缀涉及固件/元件版本，尽量对齐原号；跨版本通常可向下兼容但要求Procontrol Engineer软件版本够新识别。
应用场景与行业案例
痛点：电厂除灰Procontrol P14系统XVC517AE10机架电池5年未换，全厂停电检修超过48h——送电后CPU报NVRAM Checksum Error，所有PID参数和顺控步序回归缺省，被迫重新下装并逐点核对设定点延误开车。
典型场景：
- 老电厂/化工厂 Procontrol P14 过程控制站：XVC517AE10作主控CPU跑锅炉给水/燃烧控制、除氧器压力调节等连续+顺序逻辑，非它不可因需原生Procontrol P背板总线及NVRAM结构
- 纸浆/造纸 Procontrol P13 小型站：单XU机架带本地XI/XO，XVC517执行打浆浓度控制和网部速度匹配
- 老ABB MasterPiece 200/250 升级迁移至Procontrol P：保留现场I/O布线，XVC517AE10+P I/O取代老MP200 CPU
- 水泥窑分解炉温度控制（Procontrol P）：XVC517扫描温控回路AO/AI并执行模糊PID，联动喂煤秤
真实案例：
北欧某纸厂Procontrol P14站 RUN灯灭FAULT亮，连PG报”Boot Failure – NVRAM Corrupt”。查为XB02电池模块漏液腐蚀触点致NVRAM供电中断。从库存调同号测试OK，先通过Procontrol Engineer把旧备份(.pecfg/.pedat)写入新CPU→核对所有设定点（尤其PID Gain/Ti/Td及顺控初始步）→插回机架→RUN绿灯闪正常扫描。事后强制每3年更换XB电池模块并做NVRAM参数归档——老Procontrol系统维护基本功。
