产品详情
· 型号：XO08R2（1SBP260109R1001）
· 品牌：ABB
· 系列：Advant Controller 31 / AC31系列（兼容Procontic CS31）
规格参数
- 产品型号：XO08R2，订货号 1SBP260109R1001
- 输出类型：机电式继电器，干接点（无源触点）
- 通道数：8路独立继电器输出
- 触点形式：4路常开NO（Form A）+ 4路可转换NO/NC（SPDT/Form C），部分资料记为全SPDT
- 额定切换电压：最大250 V AC / 30 V DC（现场侧），控制侧典型24 V DC ±10%取自背板或CS31总线
- 触点容量：2 A@250 V AC（阻性，4路NO纯常开变体），3 A@250 V AC（可转换触点），文献上限5 A@250 V AC阻性，需核对/以原厂手册为准
- 开关功率：1250 VA AC / 150 W DC（阻性负载参考值）
- 电气隔离：通道与背板、通道间均为2.5 kV AC galvanic隔离（部分资料1500 V AC通道间）
- 响应时间：吸合+释放各≤10 ms（典型值，继电器机械动作，非晶体管速度）
- 工作温度：-25 ℃至+60 ℃（存储-40至+85），湿度5–95%无冷凝
- 安装方式：DIN导轨TS-35（AC31本地I/O）或插入Advant/Procontic机架底座（远程I/O）
- 指示与接线：每通道独立绿LED状态指示，可插拔螺丝/弹簧端子块（IP20柜内防护）
- 寿命：电气寿命≥10⁵次（额定阻性负载），机械寿命≈10⁷次
- 通讯/总线：CS31总线远程I/O扩展，兼容Advant Controller 31、Advant OCS、Procontic系统
- 认证：CE、UL/cULus、RoHS，需核对/以原厂手册为准是否带ATEX
产品介绍

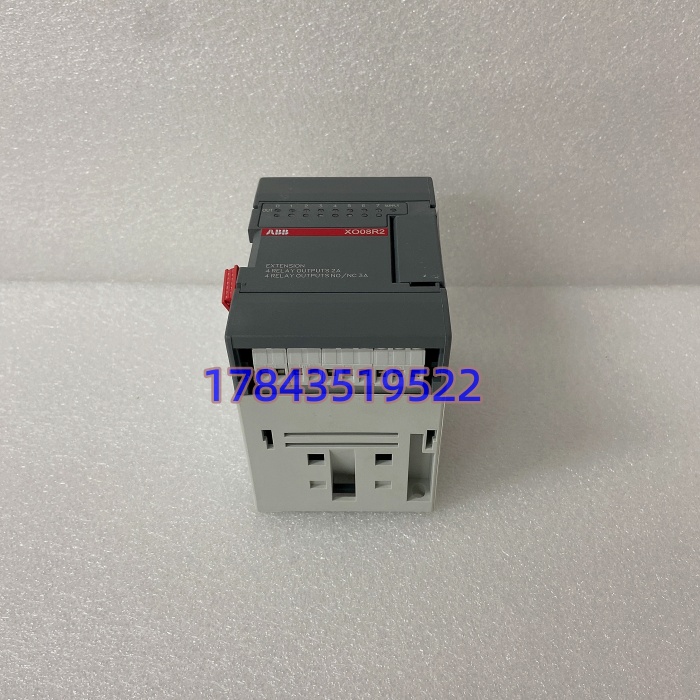

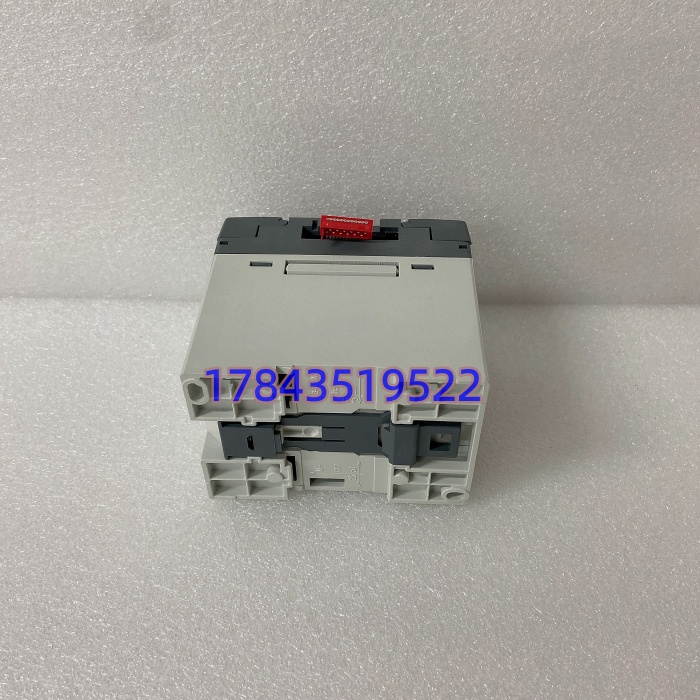

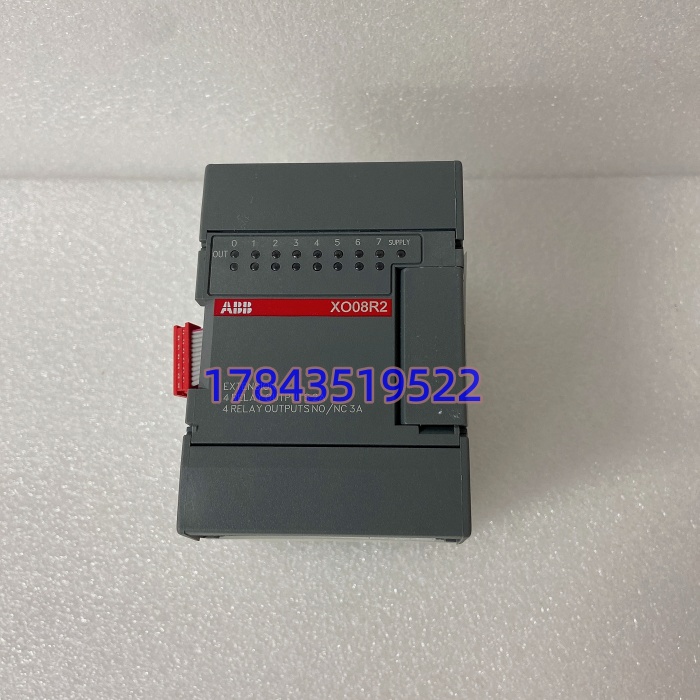

XO08R2是ABB Advant Controller 31（AC31）家族里的8通道继电器输出扩展模块，订货号1SBP260109R1001。它干的事很直接：把PLC或AC31控制器的数字量输出命令，转成8组独立干接点，去切现场的交直流负载。4路纯常开NO用来做简单启停，4路可转换NO/NC（SPDT）能同时给正常控制和故障报警/互锁用，省掉柜里一堆中间继电器。现场侧最高250 V AC/30 V DC，通道和控制器背板之间2.5 kV galvanic隔离，感性负载反冲不会烧到CPU。
和晶体管DO卡比，这货能直接切AC接触器线圈、电磁阀、加热器，不用再加中间继电器，也没有固态继电器的漏电流问题。和AC800M用的DO810等不同，XO08R2专属于老一代AC31/Advant OCS/CS31架构，现在更多是老装置备件替换和改造。我在现场遇到过，把它用在1998年投运的水处理PLC柜里，原DO810换不过去，XO08R2插上CS31远程基架直接认，凌晨2点救了一条加药线。
应用场景与行业案例
痛点切入：老AC31系统继电器输出卡触点烧死，半夜加药泵启不来，全厂非计划停机。柜里塞满散乱的中间继电器，一点弧光耦合进来CPU就复位。潮湿、粉尘、感性负载反电动势，普通晶体管卡扛不住AC接触器线圈，必须上隔离继电器DO。
典型场景：
- 市政水处理：老旧水厂 PLC扩展柜，控制加药泵接触器、电动阀、液位报警灯，干接点切250 V AC线圈，非它不可因为CS31远程I/O原生支持，换第三方要改通讯。
- 食品饮料包装线：1990–2000年代产线Advant OCS，控制气缸电磁阀、剔除机构、传送带启停，NO/NC可转换触点同时做运行+故障互锁，省外部继电器盘。
- 冶金原料车间MCC改造：ABB Tmax XT断路器配合做电机控制中心，XO08R2干接点远程启停电机、复位故障，隔离2.5 kV挡住变频器共模噪声。
- 楼宇HVAC retrofit：老楼控柜里还在跑，挂远程基架，控制风机启停、水阀、照明回路，宽温-25到60℃，机房没空调也能撑。
真实案例：去年冬天在山西一个县级污水厂，凌晨2点调度打电话，3号加药泵接触器吸不上，DO卡全是老XO08R1，两路触点焊死。翻备件柜掏出一块二手 1SBP260109R1001，断电拔旧卡（机架不支持热插拔，必须停CPU），插上新卡，地址拨码设成原卡槽代码03，上电CPU自动加载原配置，不用重下程序。5分钟恢复加药，PAC下降曲线拉回来。老实说，那晚要是没这块专用继电器扩展卡，改第三方继电器盘至少折腾两小时，出水超标罚款比模块贵十倍。
常见问题解答 (FAQ)
- 是否支持热插拔？不支持。Advant Controller 31机架和远程基架都不支持热插拔继电器输出卡，带电拔插大概率烧毁背板连接器或导致CPU进入故障态。正确做法：停机→断电→拔旧→插→上电，原程序里DO映射自动生效，不用重下程序。AC800M的DO810才部分支持热插拔，别搞混。
- 停产了怎么替代？系列早停产，原厂渠道基本没新货，现在走备件商淘全新库存或测试合格的二手。替代路径：同型号（1SBP260109R1001）是唯一引脚/固件兼容件；老XO08R1触点容量小一点（通常2 A），应急可顶但需核负载电流；第三方继电器端子排不能进总线，要改接线和外加24 V电源，增加故障点，能不碰就不碰。
- 换卡会丢PLC程序或DO配置吗？不会。程序存在 CPU模块（如40/50系列）的Flash/Eeprom里，只是I/O扩展，不存用户逻辑。换卡后地址拨码和原槽位一致，CPU上电自检通过后直接沿用原有DO映射。有一点要注意：如果原柜里用了DO强制（force），掉电会清掉，恢复后需重新强制，提前截图记录。
- 成色与防伪怎么鉴别？全新库存通常密封防静电袋+ABB原厂标签，印刷字体锐利，端子螺丝无拧痕，继电器批次码可在ABB历史数据库查大致年份（需核对/以原厂手册为准）。二手卡看PCB焊点：原厂机贴整齐均匀，返修会有手工补焊锡珠；通电前测线圈阻值≈1 kΩ左右（24 V DC线圈），用万用表量触点通断，LED亮时触点应闭合＜10 ms，不亮时常开断开。警惕无标签白牌仿制，背板引脚定义仿不准会烧CPU。
- 感性负载要加保护吗？必须加。继电器切接触器线圈、电磁阀这类感性负载时，关断反电动势能打弧，快速烧蚀触点。建议并联RC吸收（0.1 µF+100 Ω左右）或压敏电阻（250 V AC负载用320 V压敏），现场我见过没加保护的三个月触点焊死，加了之后跑了8年没换。
