产品详情
· 型号：XO08R2
· 品牌：ABB
· 系列：Advant Controller 31 (AC31) / Advant OCS 本地扩展 I/O
规格参数
- 产品类型：继电器输出扩展模块（Relay Output Extension Module），用于 AC31 系列 PLC/Advant OCS

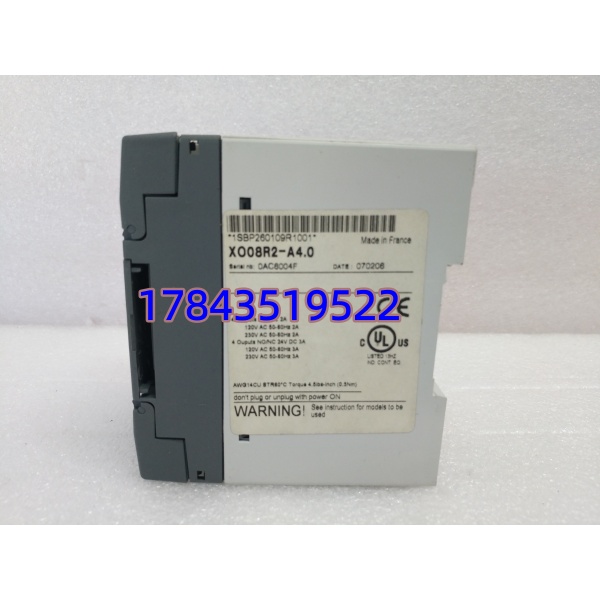

- 订货号：1SBP260109R1001
- 输出通道数：8 路独立继电器输出
- 触点配置：4 路常开 NO（250V AC / 2A）；4 路转换触点 NO/NC（250V AC / 3A，可设为 NO 或 NC）
- 最大开关电压：AC 250V / DC 30V（阻性负载，具体以手册为准）
- 最大开关电流：2A（NO 组）/ 3A（NO/NC 组），感性负载需加吸收电路
- 电气隔离：逻辑侧（5V/24V DC 背板总线）与负载侧（现场强电）光电隔离，隔离耐压 ≥1500V AC（典型值需核对手册）
- 响应时间：吸合/释放 <10 ms
- 模块供电：由 AC31 本地 I/O 总线背板取电（部分批次需外接 24V DC 供继电器线圈——核对原柜接线）
- 接线方式：前面板可插拔螺钉端子排

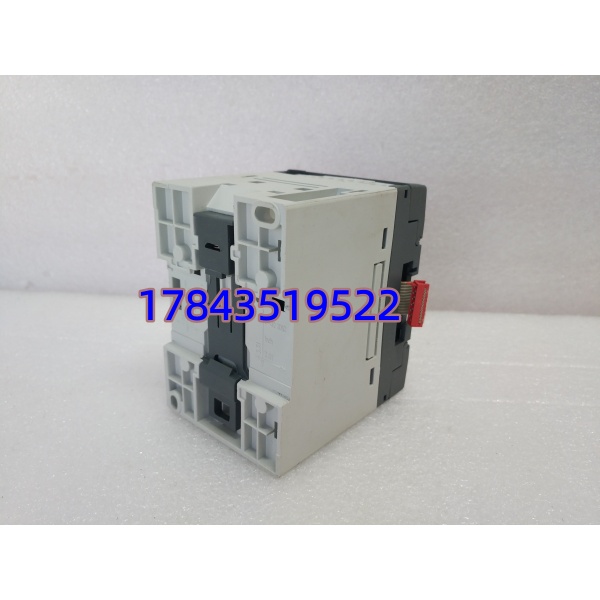

- 安装方式：35mm DIN 导轨或直接螺钉固定于 AC31 I/O 机架
- 工作温度：0 … +55 °C（存储 -40 … +70 °C）
- 防护等级：IP20（柜内安装）
- 诊断：每个通道有 LED 状态指示，部分版本支持模块故障反馈至 CPU
- 认证：CE，UL/cULus（以具体批次铭牌为准）
产品介绍

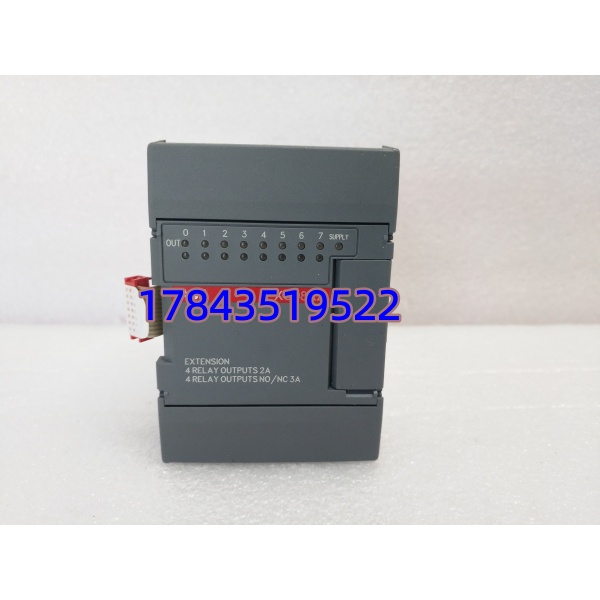

XO08R2 是 ABB Advant Controller 31 平台的 8 路继电器输出扩展模块，插在 AC31 本地 I/O 总线扩展槽或通过扁平电缆连接。它把 CPU 的 TTL/24V 逻辑信号变成物理隔离的继电器触点，可以直接带 220V AC 接触器线圈、电磁阀、声光报警器等，省掉柜内另加中间继电器。4 路纯 NO + 4 路 NO/NC 可转换的设计在现场挺实用——安全联锁常用 NC 触点做”失电断开”，不用额外模块。
坦白讲，这模块在现场主要挂的原因是继电器触点烧蚀（带感性负载没加续流二极管/RC 吸收）或端子排松脱振动导致。换件时留意老 AC31 系统有些批次 XO08R2 需外接 24V DC 给继电器线圈供电，有些从背板取电——拆旧件前拍照记录接线，新件按原方式接，别凭记忆。
应用场景与行业案例
我在现场遇过最烦的是包装线主接触器频繁动作，三年把 XO08R2 的某路继电器触点熔焊粘死——DO 程序已置 0 但接触器不断电，险些撞机。这种机电继电器是消耗品，该备就备。
典型场景：
- 老厂 PLC 改造保留原柜——DO 点不够，加 XO08R2 扩 8 路继电器输出直接驱动 MCC 接触器
- 水泥/冶金辅机顺控柜——需 NO/NC 混合输出做设备运行/故障硬接线联锁，晶体管模块做不到
- 食品/制药包装线——驱动 220V AC 电磁阀和报警灯塔，物理隔离抗变频器干扰
- Advant OCS 小型装置——作为本地扩展 I/O 替代停产老型号，接线兼容
真实案例：
华东某啤酒厂灌装线，夜班 CIP 清洗程序走完电磁阀不复位，查是 XO08R2 第 6 通道继电器触点熔焊（碱液阀线圈感性负载无吸收）。程序复位无效，现场临时短接旁路完成当班生产，次日换 并给所有阀回路补装 RC 吸收。老师傅说：”晶体管模块烧是板子，继电器模块烧是触点——这玩意儿五年一轮换进 MRO 预算，比停机便宜。”
