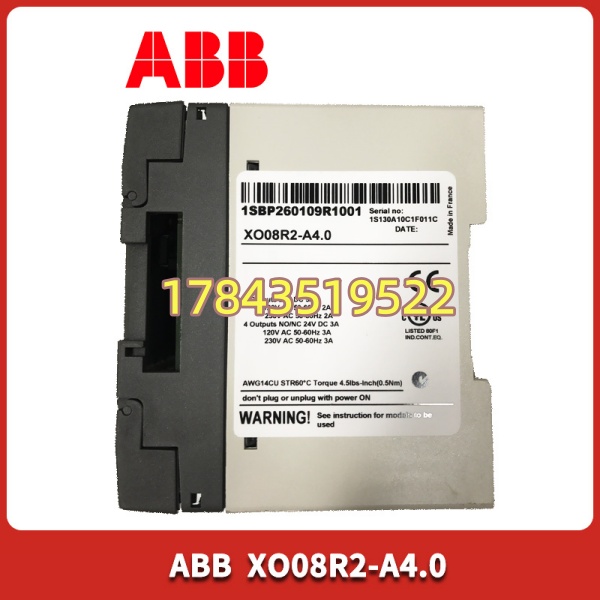

产品详情
· 型号：XO08R2（ABB 物料 1SBP260009R1001，S800 I/O Bus Optical Repeater & Terminator）
· 品牌：ABB
· 系列：Freelance 800F / AC 800M — S800 I/O 分布式 I/O 系统（光纤总线扩展）
规格参数
- 完整型号：XO08R2（1SBP260009R1001 — S800 I/O Bus Optical Repeater/Terminator Module, 2nd generation）
- 适用系统：ABB Freelance 800F（PM802F/PM803F/PM804F）+ S800 I/O；AC 800M（PM861A/PM864A/PM866）+ S800 I/O 远程站
- 功能：S800 I/O Bus（光纤串行链路）信号中继放大、光-电-光再生、链路分支节点、末端终端匹配（130Ω 终接电阻可切换）
- 光纤接口：2 × ST 或 FC 多模（62.5/125μm 或 50/125μm，依版本），IN（来自上级）/ OUT（至下级或终接）
- 光纤类型：多模玻璃光纤，典型段距 ≤2 km（依光纤衰减及收发器功率预算），全环/链型拓扑均支持
- 供电：24 V DC（±20%，典型 18–30V），功耗 <2W，通过端子或配套 PS 电源取电
- 终端匹配：内置 130Ω 终端电阻，通过 DIP 开关或跳线启用（链路最末节点必须使能 Terminate，否则报 Bus Timeout）
- 隔离：输入-输出-电源间光电隔离 ≥500V AC（典型）
- LED 指示：PWR（电源）、Rx（接收光有效）、Tx（发送光有效）、ERR（链路异常）
- 安装方式：35mm DIN 导轨安装（控制柜或现场 I/O 箱），螺钉端子接线
- 工作环境：-25～+70℃（工业扩展温度），5–95% RH 非凝露
- 存储温度：-40～+85℃
- 防护：IP20（柜内），IP54 依安装盒
- 认证：CE / UL / cUL / IEC 61000-6-2/4 EMC
- 尺寸/重量：约 110×75×35 mm / ≈0.2 kg
- 配套附件：通常随货含 DIN 卡扣、端子盖；光纤尾纤/跳线另购
产品介绍
XO08R2 是 ABB I/O 光纤串行总线的中继与终端模块。Freelance 或 AC 800M 控制器（经 CEX 或背板 Bus 口）通过光缆串联多个 I/O 站，每段光缆两端或分支点用 XO08R2 做光信号整形再生（防长距离衰减），链路最末一站后的 XO08R2 拨 Terminate 开关置入 130Ω 终端电阻告诉控制器”总线到此结束”。
坦白讲，XO08R2 随 I/O 平台仍在用但新项目倾向更短铜缆或 Profinet——老系统里坏的大多是光纤口污染或电源端子松动，先查光纤端面清洁度和 24V 供电再判模块坏。换件注意两点：①最末节点必须拨 Terminate ON（非末节点 OFF，否则整链 I/O 掉线）；②光纤 IN/OUT 方向别反——反接 Rx/Tx 灯不亮但通常不致损，调换即可。模块本身不分方向但标签建议按箭头朝下级联。
应用场景与行业案例
周五夜 Freelance 化水站 #3 远程 I/O 掉线（报警” Bus Timeout — Node 3 Lost”），上游节点正常。查 末节点 PWR 亮但 Rx 灯灭——清洁光纤端面重插无效，量 24V 到端子 OK，判定光接收模块老化无响应。库房有拆机 ，断电拆旧换新、确认 Terminate DIP = ON、查光纤方向——上电 Rx/Tx 绿，I/O 通讯重建。
典型场景：
- ：主控室 PM803F → 光缆 → 各工艺段 站（加氯间/沉淀池/污泥浓缩），每站前后 中继，末站终接。
- ：跨越长距离电缆沟用多模光缆 + 中继抗干扰，比 RS-485 屏蔽双绞线可靠。
- 化工装置区防爆分区远程 I/O 箱： 装于防爆接线箱内 DIN 轨，光纤穿管进柜，本安/隔爆分开。
- 老线 MRO 备件：整体 DCS 升级未批，只换坏中继模块维持运行。
真实案例：
西北某市政污水厂 Freelance 800F 系统，三个 远程站沿处理线分布，最远端距主控 1.8km 光缆串联。暴雨后 #3 站（末节点）I/O 全掉，工程师到现场查 PWR 亮但 Rx 不闪（上级光信号达、本地下行无），清洁 ST 接头重插无效——判定 接收侧光模块失效。库房从 MRO 商调一台拆机 （同 1SBP260009R1001），当夜停机断 24V DC、拆旧、装新、光纤按 IN←上级 OUT→终接 插好、Terminate DIP 拨 ON、恢复供电——Rx/Tx 绿灯亮，Node 3 通讯恢复，趋势数据回传 OK。仪控班长说：”这 光纤链路再跑五年等新 DCS。”
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔插更换吗？
不建议。断 24V DC 控制电源再拆——带电拔插虽光模块有保护，但瞬间掉电可能引起 Bus 短暂超时报警（通常控制器自动重连）。换完确认 Terminate 开关位置（末节点 ON / 中间节点 OFF）再上电。
Q2：Terminate（终端电阻）开关什么时候开什么时候关？怎么判断？
I/O Bus 链路，其余中间中继节点均 OFF。弄错后果：末节点未终接→总线反射导致随机 I/O 掉线/CRC 错；非末节点误终接→控制器认为总线提前结束可能不识别后续节点（若串联）。简单判断法：看原柜——末节点 上 DIP 开关位置拍照留存，新模块照搬。
Q3：光纤 IN/OUT 接反会烧吗？没信号怎么办？
不会烧。接反表现：PWR 亮但 Rx 不闪（上级光未进正确口）或 Tx 亮 Rx 灭——把两根光纤 ST 头互换即可。建议按模块面箭头方向（IN 接上级 /控制器侧，OUT 接下级或终接）走线方便排查。换件前用无尘纸蘸酒精擦光纤端面，这是最常见的”假故障”。
按顺序查：①24V DC 到 端子极性/电压（18–30V）；②光纤端面清洁度（肉眼看不出需用显微镜或换新跳线交叉验证）；③链路最末节点 Terminate DIP 位置；④上级 /CEX 总线口 Link 灯状态；⑤光功率（多模典型接收 -15～-25dBm，<-30dBm 衰减过大）。我遇过多起是老鼠咬断光缆或 ST 头压接不良——先排除线再换模块。
外观相似，R2 是第二代（1SBP260009R1001），老 XO08（1SBP260009R1000）早期版。功能兼容通常可替，但注意 DIP 开关定义（终端使能位）和光纤接口类型（ST vs FC）可能微调，替换时核对旧模块丝印及接线图。推荐找同型号 省心。
Q6：怎么鉴别拆机/二手件良品？
要求供应商提供：①上电 PWR 绿灯；②短接 IN=OUT（光纤环回或上级有光输入）Rx/Tx 绿灯亮；③末节点拨 Terminate ON 后用万用表测总线端子电阻 ≈130Ω（确认终端电阻接入正常）；④外观无腐蚀进水痕、端子螺丝紧、光纤口陶瓷芯无崩缺。到货先装机架短时测试确认链路 UP 再正式投运。
