产品详情

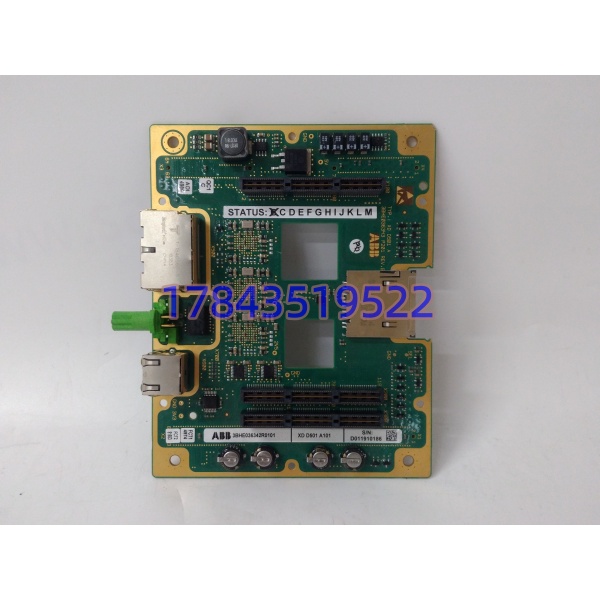

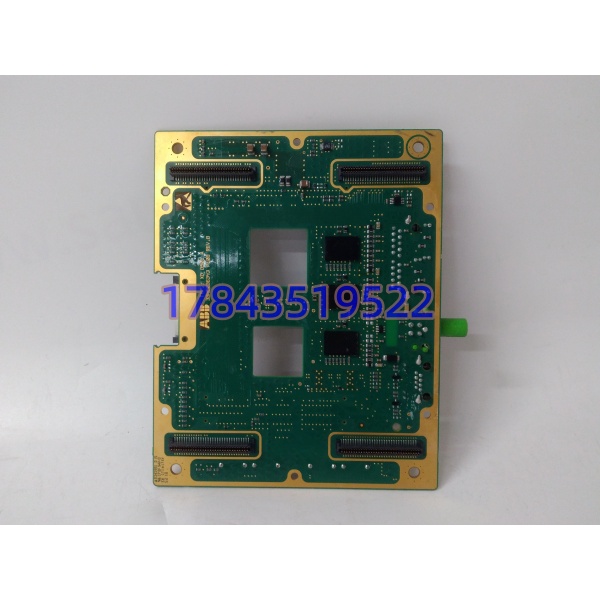

· 型号：XDD501A101（3BHE036342R0101）
· 品牌：ABB
· 系列：UNITROL 6000 / ACS 6000
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | UNITROL 6000 励磁控制接口主板 / ACS 6000 传动脉冲分配板 |
| 订货号 | 3BHE036342R0101，”A101″为硬件版本代号，固件绑定 |
| 处理器 | 板载 FPGA（脉冲同步/死区/帧编码）+ 辅助 CPLD/MCU（状态管理） |
| 核心时延 | 触发脉冲同步误差 <1.5μs，6 脉波/12 脉波可控硅桥相位一致性关键 |
| 上行接口 | 背板连 CM（控制模件）/主控制器（PPD113B01 级），私有并行/串行总线 |
| 下行接口 | 多路光纤 LC/ST（送晶闸管门极驱动板/IGCT PEBB），RS485 调试链 |
| 隔离 | 信号侧-功率侧-背板三重隔离 ≥2500Vrms（光电+脉冲变压器） |
| 取电 | 24VDC（19.2–28.8V），冗余双输入，典型功耗 <15W |
| 指示 LED | PWR（绿）、RUN（绿）、FLT（红）、SYNC（黄，同步）、FOx（光纤链路） |
| 安装 | UNITROL 6000 控制机架 / ACS 6000 控制柜专用槽位，螺钉锁定导冷 |
| 热插拔 | 不支持，必须断控制机架电源更换，带电拔插会炸背板并触发功率单元误动 |
| 工作温度 | 0~60℃（满载降额），部分 Rev 标 -20~70℃，存储 -40~85℃ |
| 湿度 | 5–95% RH 非凝露 |
| 冷却 | 导冷无风扇 |
| 自诊断 | 光纤 CRC 误码计数、同步丢失锁存、桥臂反馈异常、FPGA 看门狗，送 CM 报”Interface Board Comms Lost” |
| 停产状态 | UNITROL 6000 老站续命件，新项目推 UNITROL 6800/PCS 8000 架构；市场多库存/拆机/翻新 |
| 关联模块 | CM（控制模件）、GDD360C（门极驱动）、UDD406A（副控接口）、PPD113B01（主控制器） |
| 易混淆 | Advant AC31 XDD501A101 AO 版（4AI/4AO/ModuleBus/DIN 导轨）、SATT 190 XDD501A101 DI 扩展版（32DI/不同固件）——外形可能近似但固件/底座/系统完全不通 |
产品介绍
XDD501A101 是 UNITROL 6000 励磁柜里”站在控制模件 CM 和晶闸管功率柜之间、把数字触发角变成光信号送进门极”的中枢。CM 算完 α 角（比如 75°），XDD501A101 里的 FPGA 把这个角度展开成 6 或 12 路脉冲，做死区补偿、缺相检测、脉冲宽度整形，然后经光纤发给每臂的晶闸管驱动板；同时把驱动板回来的”门极 OK””散热器过温””桥臂过流”汇总过滤，同步丢失时硬件级锁死输出。它不像 PPD113B01 那样跑控制策略，也不像 GDD360C 那样只伺候一个器件，它是”脉冲分配总线上的交警”。
和 UDD406A 比，UDD406A 偏传动系统副控（多功率柜光纤集群管理），XDD501A101 偏励磁系统触发接口（6/12 脉波可控硅桥），两者架构思路相近但固件和目标系统不同；和 Advant AC31 的 AO 卡比，那个是 90×60×30mm 导轨式 4 路模拟输出，这个是大板导冷光纤板，除了名字一样毫无关系。坦白讲，这板子在励磁柜里存在感像电压互感器——RUN 灯绿没人理，一旦 CM 报”Interface Board Comms Lost”，整柜励磁退出运行，发电机端电压靠手动维持，十分钟值长就该打电话骂仪控了。现在采购 90% 是电厂 UNITROL 6000 十年大修，发现光纤误码爬升或 SYNC 灯偶闪的补件。
应用场景与行业案例
我在现场遇到过最阴的”同步漂移”：某 300MW 机组 UNITROL 6000， 的 SYNC 灯偶闪黄，CM 报”Sync Loss Count++”但没退励。查了两周，最后用 ABB 调试软件抓 FPGA 内部相位计数器，发现是板载同步信号整形比较器的参考电压随柜温升到 58℃ 时漂移 8mV，导致过零判断在电压畸变时偶发提前 1.2μs。6 脉波系统里 1.2μs 对应 α 角偏差 0.02°，单独看没事，但 12 脉波并列运行时两台 之间相位差探顶就会触发 CM 的”双通道不一致”预警。换同 Rev A101 新板后消失。这种故障自诊断只报计数++，不报板子坏，得靠趋势和温度关联抓。
典型场景：
- 火电厂励磁：UNITROL 6000 静态励磁， 管 6 脉波全控桥触发，机端电压调节精度 0.5 级，低励限制/过励限制的脉冲执行端。
- 水电励磁：低速发电机励磁电流大、桥臂多， 做 12 脉波双桥触发同步，避免换相重叠角计算偏差。
- 轧机主传动：ACS 6000 水冷传动里 做 IGCT 触发时序分配（部分老 Rev 配置），配合 UDD406A 管光纤集群。
- 矿山提升机：SFC 静止变频启动， 在励磁侧做脉冲同步，确保转子侧换流时刻准确。
- 海上平台发电机：UNITROL 6000 宽温版 ，盐雾环境跑 8 年无腐蚀，导冷无风扇抗振动。
真实案例：西南某 2×660MW 超临界机组，UNITROL 6000 运行第 9 年，年度校验发现 的 FLT 灯在雷雨后偶红 0.5 秒，CM 记一条”Interface Reset”。仪控班先查 24V 电源（纹波正常）、再查光纤（衰减 -4dB 合格）、查屏蔽接地（单端接地规范），最后拆板送检，发现是 RS485 调试链路的 TVS 管漏电，雷击感应共模窜入时把辅助 MCU 复位。机柜备件架有同 Rev（A101）未拆封 ，停机励磁控制机架总电源、拔旧插新（不支持热插拔），上电 CM 自动重识接口板，SYNC 锁相 3 秒恢复，励磁投运。电气主任说：” 这东西，FPGA 十年不坏，坏的是 TVS 漏电、光纤接头脏、同步比较器温漂。备件单里板和 GDD360C 级门极驱动必须配比备，但更关键的是雷雨季前测一次光纤衰减和屏蔽接地电阻——九成的 Interface Comms Lost 不是板子坏的，是光纤接头灰多或者地阻超标。”
