产品详情

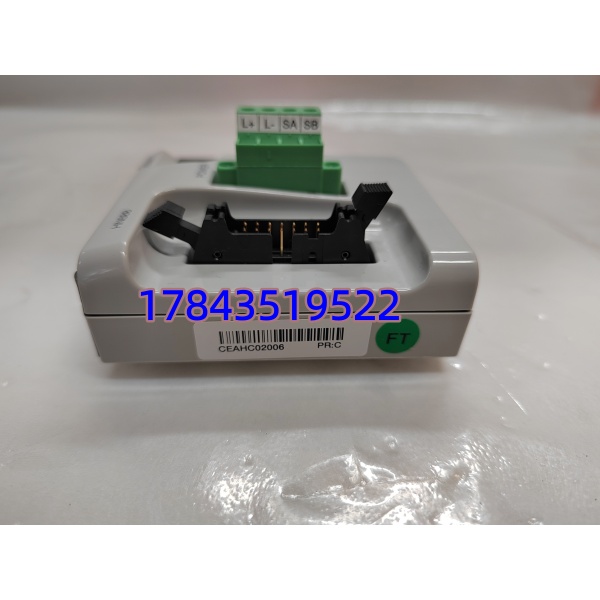

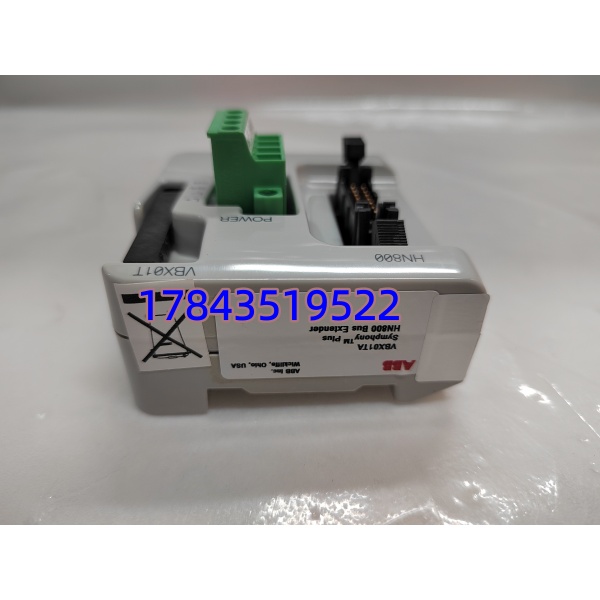

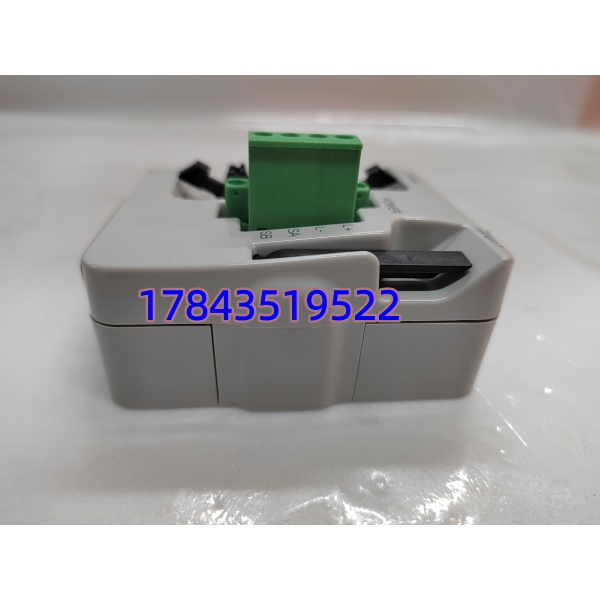

· 型号：VBX01TA
· 品牌：ABB
· 系列：Symphony Plus / HN800 / CW800 系统附件（Vertical Bus Extender）
技术参数
| 项目 | 规格值 |
|---|---|
| 产品型号 | VBX01TA |
| 制造商 | ABB Ltd. |
| 适用系统 | ABB Symphony Plus DCS — HN800 / CW800 网络 |
| 模块类型 | 垂直总线扩展器（Vertical Bus Extender，非I/O模块） |
| 总线物理层 | HN800 协议 over RS-485 |
| 通信速率 | 9.6 kbps ～ 12 Mbps 自适应（依 HN800 主干设定） |
| 最大扩展距离 | 单段最长约 1000 m（受速率与线缆特性影响，120Ω终端电阻须匹配） |
| 节点容量扩展 | 单扩展段最多 31 个 HN800 从站节点 |
| 供电电压 | 24 V DC（典型范围 19.2～28.8 V DC，±20%） |
| 典型功耗 | < 2 W |
| 安装方式 | 垂直柱底部安装（接 HN800 device column base），也可 DIN 导轨 |
| 工作温度 | -5 ℃ ～ +60 ℃（部分资料标注 -20～+60℃，以原厂手册为准） |
| 存储温度 | -40 ℃ ～ +70 ℃ |
| 相对湿度 | 5%～95% RH，无冷凝 |
| 防护等级 | IP20 |
| 表面处理 | 带 Conformal Coating（防潮/防盐雾/防导电粉尘） |
| 外壳材质 | 阻燃工程塑料 UL94 V-0 |
| 尺寸(约) | 180×80×30 mm（依安装方向标注不同，详见实物铭牌） |
| 重量 | ≈ 0.22 kg |
| 认证 | CE、UL（具体以出货批次 COC 为准） |
产品介绍
现场碰到过老 Symphony Plus 改造项目，原来一条 柱塞满了 I/O 模件还想往下挂新站，拉网线超距、节点爆表，这时候 VBX01TA 就是专门解决这个问题的——它不是采集模块，纯粹把 控制总线的电气信号做垂直延伸，让你可以再叠一段设备柱或分布节点，省掉另上一台控制处理器的钱。
ABB 原厂对这个模块做了 Conformal Coating 处理（部分批次明确标注），在电厂汽机侧、化水车间那种高湿有轻微腐蚀粉尘的环境比裸板耐用得多。注意它必须配合 设备柱底座使用，接线时 120Ω 总线终端电阻别忘配，否则 12Mbps 高速模式下反射干扰会让通信时断时续——这是现场最常见的新手坑。
替换与升级建议
✅ 直接替换
- VBX01BA（ 水平/基础型总线扩展器）— 功能定位接近，严格来说 VBX01TA 是垂直顶部安装版本，若你的机架是标准 柱且原先用的是 VBX01BA，可以互换但需注意安装朝向与柱底固定孔位，基本无配置改动，零软件成本。
⚠️ 软件兼容（需改配置）
- 旧版 INFI 90 系列总线中继单元 — 物理安装完全不同，通信协议层也不完全对等；若系统已整体升级到 Symphony Plus 才可引入 VBX01TA，需由工程师在 Composer 中重新扫描拓扑并更新节点映射，约 0.5～1 人天工程量。
❌ 硬件不兼容
- 通用 RS-485 中继器、Profibus DP 中继器、Modbus 网关 — 私有协议封装，物理接口碰巧都是端子但帧格式不通，严禁互代，会导致整个网段掉站。
若无直接替代品且您仍用早期 INFI 90 非 架构，目前只能依赖渠道库存或评估系统升级，无官方向下兼容替代件。
