描述
产品详情

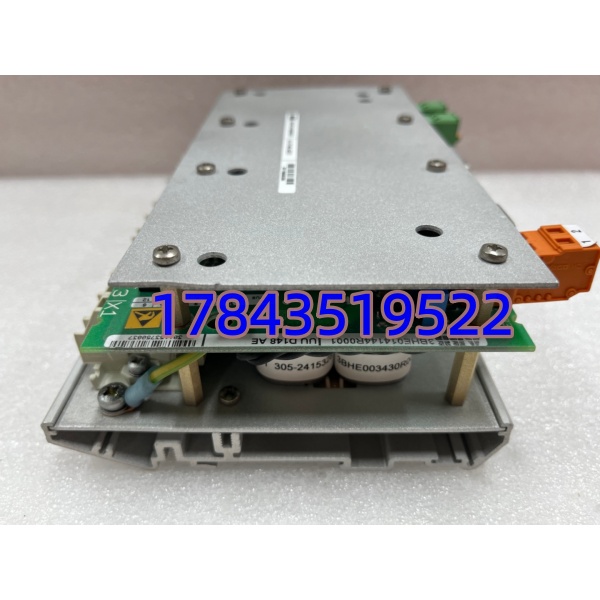

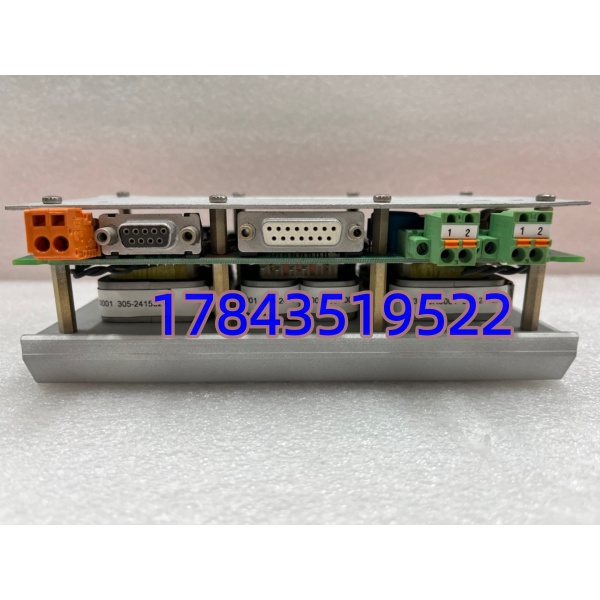

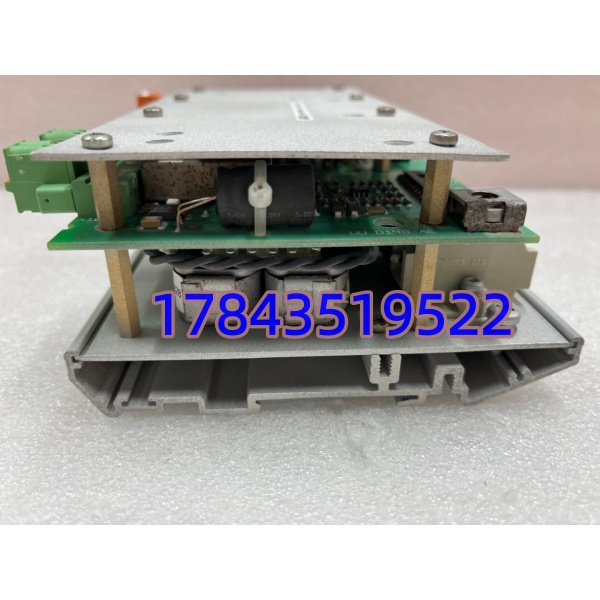

· 型号：3BHE014185R0001（对应 UUD148AE01）
· 品牌：ABB
· 系列：AC 800M (PM8xx) / Advant Controller 450 — Internal Bus Expansion / Coupler Board (UUD148AE01)
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| ABB 物料号 | 3BHE014185R0001 | PCB 边缘白字 + 条形码标签 |
| 商品型号 | UUD148AE01（近系兄弟 UUD148AE / UUD148AE02 依 rev） | AE01 为具体硬件版本 |
| 制造商 | ABB Process Automation / ABB Sweden | 芬兰/瑞典产典型 |
| 适用系统 | ABB AC 800M 控制器机架(PM861/891/892 等)及部分 Advant Controller 450 扩展配置；配合 S800 I/O CI854/CI867 | 依具体 BOM |
| 板型 | 内部多层 PCB 子板 — 经高速背板连接器(2×30/2×48 pin) 与 PM8xx CPU 或 CI8xx 主控模块互联 | 非独立外壳 |
| 总线类型 | ABB 内部 MultiBus / I/O Expansion Bus（电气层匹配 S800 I/O 背板时序） | 与 S800 I/O Protocol 栈配合 |
| 功能角色 | CPU←→S800 I/O 扩展总线桥 或 冗余控制器间同步耦合（依系统 Architecture） | 见 AC 800M Hardware Ref 3BSE036351 |
| 标识存储 | 板载 ID PROM / EEPROM 存序列号、硬件版本、兼容性标志 | 控制器上电自动枚举 |
| LED 指示 | RUN / ERR / ACT（依硬件 rev，部分仅 Test LED 于板边） | — |
| 隔离 | 总线—背板 1500 V AC 测试（光耦区段） | IEC 61131-2 参照 |
| 背板供电 | +5 VDC / +3.3 VDC 取自 AC 800M 或 CI8xx 机架背板 | 典型功耗 < 3 W |
| 安装位置 | AC 800M 控制器机架指定子板位（标 “EXP”/”COM” 或夹层）或 Advant 控制器扩展槽 | 严格对齐导向销 |
| 工作温度 | 0 ～ +55℃（柜内，IEC 61131-2） | 储存 -40～+85℃ |
| 湿度 | 5%–95% RH（无冷凝） | |
| 尺寸 (约) | 约 150–170 × 100 mm（ABB 内部板型） | FR-4 多层 |
| 重量 | ≈0.1 kg | |
| 生命周期状态 | Mature / 部分区域 Legacy（AC 800M 仍 Active 但个别 UUD 子板靠 NOS+Refurb） | 建议确认现货 |
| 认证 | IEC 61131-2 / EN 50178 / CE / UL per 800M 系统整机认证 | |
| 参考手册 | 3BSE036351 — AC 800M Hardware Reference Manual；Advant Controller 450 Installation GI-GD-001 |
产品介绍
某个炼油厂 DCS 升级后碰过——控制柜报 “Expansion Board Not Found”，查半天是旧 UUD148AE 金手指氧化导致背板眼图 fail，无水乙醇擦拭重插后正常。(严格来说 UUD148AE01 与 PM891 搭配有微版本兼容要求：极少数极早期 PM8xx 固件不认新版 EEPROM 会报 Board ID Warning，遇此升 CPU 固件或联系 ABB 遗留支持；正常同代系统直接互换不需改组态。)
UUD148AE01（3BHE014185R0001）是 ABB AC 800M / Advant 450 架构里的关键内部总线桥板——它不对外接线、无端子块，职责是把控制器 MultiBus 延伸到 S800 I/O 扩展站或做冗余耦合。失去它控制器要么掉扩展 I/O 站要么无法建冗余同步，属高停机敏感 A 类备件。ABB 仍将 AC 800M 列 Active 但个别 UUD 子板靠 NOS 剩余库存与认证翻新品，国内通常现货或 1–2 周调货。对单控制机架建议备 1 件冷备件(Buffer Stock)并核对与您 CPU/CI8xx 兼容版本（如 UUD148AE / AE01 / AE02）。我们出货 NOS 核对 ABB 原厂激光标签完整物料号及 Rev，翻新品在 AC 800M 测试机架做背板枚举 + I/O 扩展握手验证附 Control Builder 截图。
替换与升级建议
✅ 直接替换
- UUD148AE01（3BHE014185R0001）←→ 同完整物料号直接断电插拔更换，控制器上电自动读 ID PROM 不需改组态——建议重下载 Hardware Structure 确认 “Board Detected” 状态清除旧 Mismatch 报警。
- UUD148AE（无尾 01）或 UUD148AE02——物理兼容同插槽，多数 PM8xx 固件向下兼容认，但必须核对 Control Builder 中 Controller Hardware → Expansion Board Type 设置匹配。非紧急推荐买完全相同 AE01 避 Warning。
⚠️ 软件兼容（需改配置／校验）
- 若换新板报 “Unsupported Board Revision”：进 Control Builder → Controller → Hardware → Refresh Expansion Board 识别或升 CPU 固件至推荐最低版（参见 Release Note 3BSE036351）。通常重枚举即认。
- 迁移至 AC 800M 高配(PM895/PM898)或 Compact 产品线(AC 700F/AC 500)——无对应 UUD148 子板概念，属不同平台非互换。
❌ 硬件不兼容
- CI854 / CI867 / CI855 等通讯模块本身 —— 是内部背板子板非外挂通讯模块，二者不可互替。
- S800 I/O 模块(DI/DO/AI/AO)、 端子块 ——物理尺寸引脚完全不同，不可插入控制器机架子板位。
- 不同代 UUC/UUD 早期 SattLine 产品外观近似但背板定义不同，绝对不可混插。
