描述
产品详情

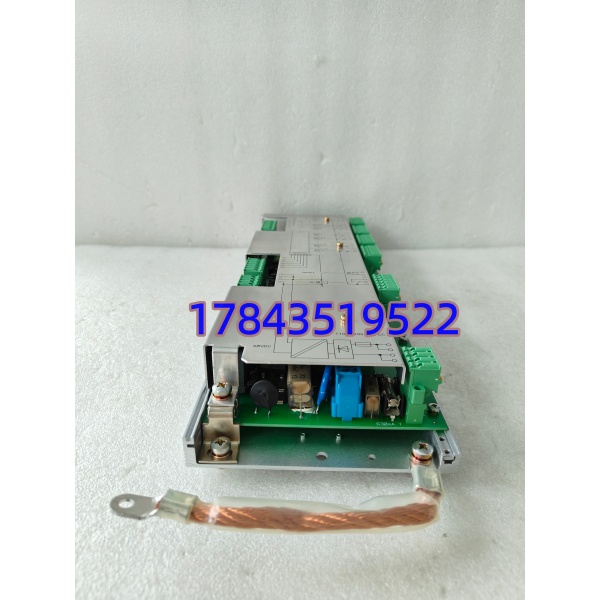

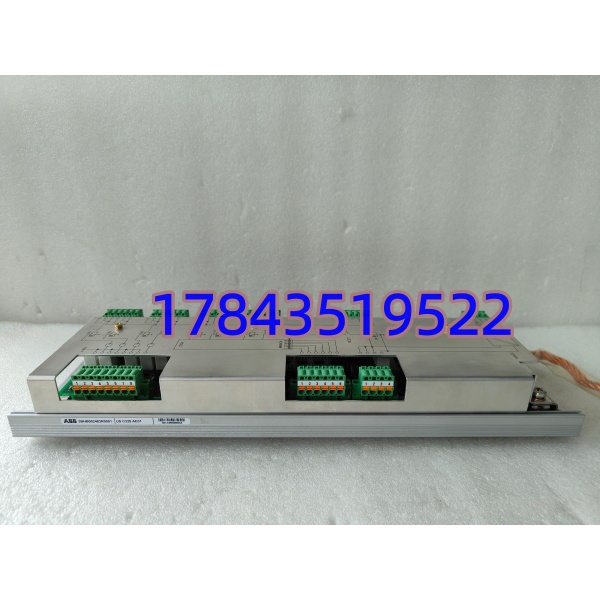

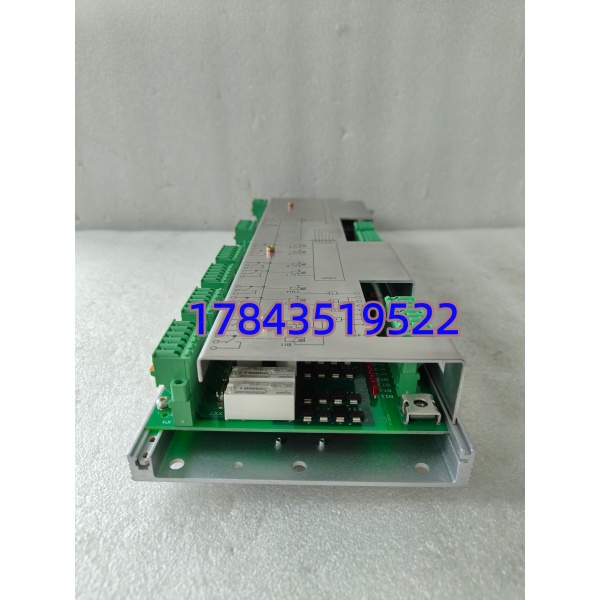

· 型号：3BHB002483R0001（对应 USC329AE01）
· 品牌：ABB
· 系列：AC 800M (PM8xx) / S800 I/O — Internal Communication / Expansion Interface Board (USC329AE01)
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| ABB 物料号 | 3BHB002483R0001 | 板边白字 + 条形码标签 |
| 商品型号 | USC329AE01（也见 USC329AE、USC329AE02 等近系兄弟） | AE01 为具体硬件 rev |
| 制造商 | ABB Process Automation / ABB Sweden | 芬兰/瑞典产典型 |
| 适用系统 | ABB AC 800M 控制器机架（PM891/892/861 等）及 S800 I/O 扩展站 CI854/CI867 相关配置 | 依具体 BOM |
| 板型 | 内部多层 PCB 子板 — 经高速背板连接器(2×30/2×48 pin) 与 CPU 或 CI8xx 主控模块互联 | 非独立外壳模块 |
| 总线类型 | ABB 内部 MultiBus / I/O Expansion Bus（电气或光耦隔离依系统设计） | 与 S800 I/O 协议栈配合 |
| 功能角色 | 通常为 CPU←→I/O 扩展总线桥、或光纤/电气扩展接口预处理（依系统 Arch 可为冗余耦合） | 见《AC 800M Hardware Reference 3BSE036351》 |
| 标识存储 | 板载 ID PROM / EEPROM 存序列号、硬件版本、兼容性标志 | 控制器上电自动枚举 |
| LED 指示 | RUN / ERR / ACT（依硬件 rev，部分版本仅 TEST LED） | 面板或板边 LED |
| 隔离 | 总线—背板 1500 V AC 测试（光耦区段） | IEC 61131-2 参照 |
| 背板供电 | +5 VDC / +3.3 VDC 取自 AC 800M 或 CI8xx 机架背板 | 典型功耗 < 4 W |
| 安装位置 | AC 800M 控制器机架指定子板位（通常标 “COM”/”EXP” 或夹层）或 CI854A 旁扩展槽 | 严格对齐导向销 |
| 工作温度 | 0 ～ +55℃（柜内，IEC 61131-2） | 储存 -40～+85℃ |
| 湿度 | 5%–95% RH（无冷凝） | |
| 尺寸 (约) | 约 160 × 100 mm（ABB 内部板型） | FR-4 多层 |
| 重量 | ≈0.1 kg | |
| 生命周期状态 | Mature / 部分区域 Legacy（AC 800M 仍 Active 但个别 USC 子板靠 NOS+Refurb） | 建议确认现货 |
| 认证 | IEC 61131-2 / EN 50178 / CE / UL per 800M 系统整机认证 | |
| 参考手册 | 3BSE036351 — AC 800M Hardware Reference Manual；S800 I/O Installation GI-GD-001 |
产品介绍
去年协助某电厂 DCS 柜排查”Controller Status Fault — I/O Expansion Board Mismatch”——重启后偶发，拆出 USC329AE01 发现背板金手指氧化致总线眼图劣化，无水乙醇擦拭重插后连跑三月无报警。(严格来说 USC329AE01 与 PM891/892 主控搭配时有微版本兼容要求——极少数极早期 PM8xx 固件不认新版 EEPROM 会报 Board ID Warning，遇此升 CPU 固件或联系 ABB 遗留支持核对，正常同代系统直接互换。)
USC329AE01（3BHB002483R0001）是 ABB AC 800M / S800 I/O 架构里的关键内部通讯桥板——它不直接对外接线（无端子块），职责是把控制器 MultiBus 延伸到扩展 I/O 站或冗余耦合。失去它控制器或是掉扩展 I/O 站、或是无法建立冗余同步，属高停机敏感 A 类备件。ABB 仍将 AC 800M 列 Active 但个别 USC 子板靠 NOS 剩余库存与认证翻新品，国内通常现货或 1–2 周调货。对单控制机架建议备 1 件冷备件(Buffer Stock)并按间版本（如 USC329AE / AE01 / AE02）核对与您 CPU/CI8xx 兼容性——我们出货 NOS 核对 ABB 原厂激光标签完整物料号及 Rev，翻新品在 AC 800M 测试机架做背板枚举 + I/O 扩展握手验证附 Control Builder 截图。
替换与升级建议
✅ 直接替换
- （3BHB002483R0001）←→ 同完整物料号可直接断电插拔更换，控制器上电自动读 ID PROM 不需改组态——建议重下载 Hardware Structure 确认”Board Detected” 状态清除旧 Mismatch 报警。
- USC329AE（无尾 01）或 USC329AE02——物理兼容同插槽，少数系统可互替但 必须核对 Control Builder 中 Controller Hardware → Expansion Board Type 设置匹配，若固件对 EEPROM 版本校验严建议买完全同物料号避免 Warning。非紧急不推荐混版本。
⚠️ 软件兼容（需改配置／校验）
- 若原系统用旧版 USC329AExx 而新板报 “Unsupported Board Revision”：进 Control Builder → Controller → Hardware → 刷新 Expansion Board 识别或升 CPU 固件至推荐最低版（参见 Release Note 3BSE036351 Appendix）。通常重枚举即认。
- 迁移至 AC 800M 高配（PM895/PM898）或 Compact Product Line (AC 700F/AC 500) ——无对应 USC329 子板概念，属不同平台非互换。
❌ 硬件不兼容
- CI854 / CI867 / CI855 等通讯模块本身 —— 是内部背板子板非外挂通讯模块，二者不可互替；CI854 插外槽、USC329 插内槽。
- S800 I/O 端子块、 DI/DO/AI/AO 模块 ——物理尺寸引脚完全不同，不可插入控制器机架子板位。
- 不同代 USC 系列（如早期 ASC/SSC 老 SattLine 产品）外型近似但背板定义不同，绝对不可混插。
