描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 完整型号 | UR8NH (UR-8NH) |
| 制造商 | ABB (原 GE Multilin) |
| 产品类型 | 通用数字量 I/O 模块 (Universal I/O Module) |
| 数字输入通道 | 16 路，独立隔离 |
| 输入类型 | 干接点 (Dry Contact) / 有源 24V DC (Sink/Source 兼容) |
| 额定输入电压 | 24 V DC（工作范围 18-32 V DC，由 UR 主机底板供电） |
| 输入电流 | 约 5-7 mA / 通道（典型） |
| 响应时间 | < 10 ms（典型） |
| 数字输出 | 集成继电器输出触点（具体路数视 UR 主机配置及固件版本而定） |
| 隔离电压 | 输入-系统 1500 V AC 光耦隔离 |
| 供电方式 | 由 UR 系列主机底板总线供电（无需外接电源） |
| 接线方式 | 可拆卸端子排（配 T 型或对应 UR 端子板） |
| 安装方式 | 插入 UR 系列主机 I/O 扩展槽位 |
| 工作温度 | -40°C ～ +70°C |
| 湿度 | 5% ～ 95% RH，非凝露 |
| 防护等级 | IP20（柜内安装） |
| 认证 | UL / CSA / CE / IEC 61000-4 电磁兼容 |
| 适配主机 | UR 系列保护装置（如 UR-2S、UR-3S、UR-9S 等） |
产品深度介绍

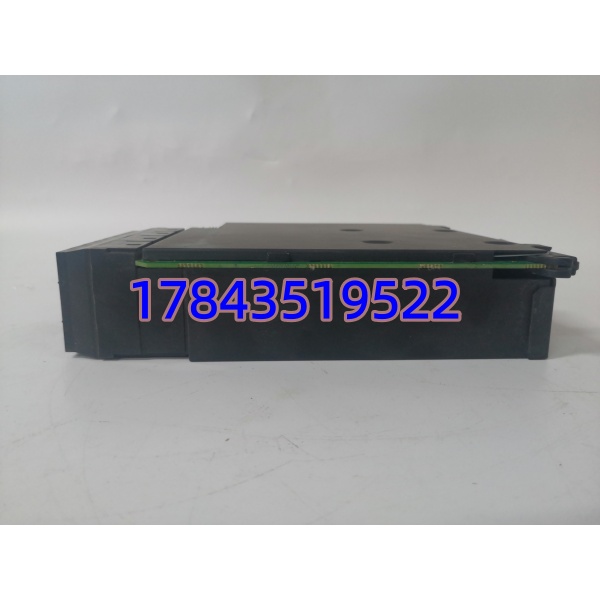

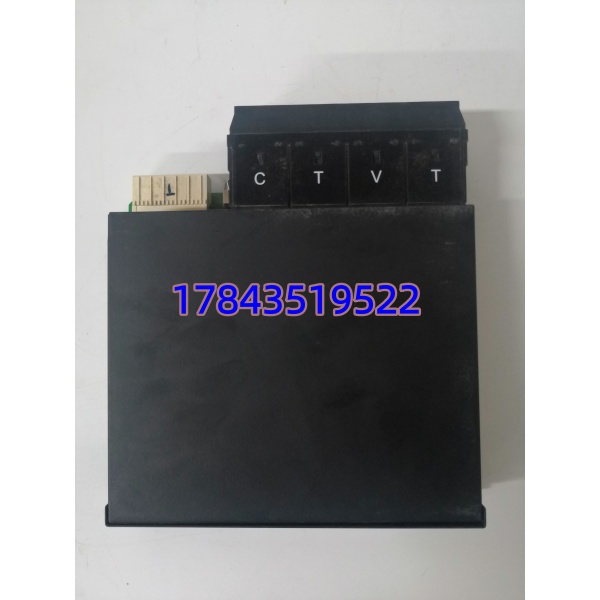

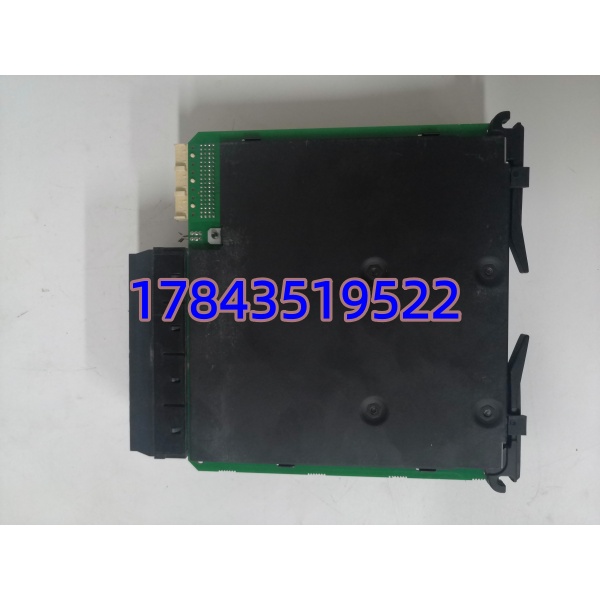

ABB UR8NH 是 UR 系列通用保护测控装置的核心 I/O 扩展模块，承担断路器分合位、隔离开关状态、保护跳闸信号等数字量采集任务。它直接插在 UR 主机底板上，由总线供电，无需额外电源，安装极为简洁。
作为 GE Multilin 经典 UR 平台的配套模块，UR8NH 在北美及国内电厂、变电站有广泛存量。其 16 路输入支持干接点和有源 24V 两种接线方式，配合光耦隔离和 TVS 浪涌抑制，能在变电站强电磁干扰环境下稳定工作。对于运行中的 UR 系列综保装置，它是扩展 DI 容量或替换故障 I/O 卡的首选配件。
应用场景与行业案例
变电站综保改造最常见的问题是”DI 点不够用”——原来的 UR 主机本体只带 8 路 DI，后来加了备自投、联锁、故障录波触发，硬接线一多就捉襟见肘。UR8NH 插上去直接多 16 路，不用改主机程序，省事。
典型应用场景：
- 电网 — 110kV/220kV 变电站综保系统
接入断路器分合位、隔离开关位置、接地刀闸状态。变电站户外端子箱温差大，UR8NH 的 -40°C 低温耐受是刚需。
- 发电厂 — 厂用电快切 / 备自投系统
采集多路开关状态实现备用电源自动投入逻辑。要求 DI 响应快、抗干扰强，避免误判导致非计划停机。
- 石化/煤化工 — 高压电机综保
6kV/10kV 高压电机保护柜，配合 UR 系列主机实现过载、短路、接地故障保护。现场粉尘大、电磁环境恶劣。
- 数据中心/半导体 — 关键负荷双路供电监控
两路市电 + 柴发切换状态采集，DI 信号准确触发 ATS 动作和 SCADA 报警。
案例：某 220kV 变电站 DI 容量不足导致信号丢失
华北某 220kV 变电站改造，新增线路保护需接入 12 路硬接点信号，但原有 UR-2S 主机本体 DI 已满。施工单位临时用中间继电器转接，结果冬季低温导致继电器触点接触不良，多次出现信号闪断。
改用 UR8NH 扩展模块，直接插在 UR 主机空闲槽位，16 路 DI 一次配齐，干接点直连，再无闪断。运维班长说：”早该上扩展模块，继电器转接就是给自己挖坑。”
