描述
产品详情

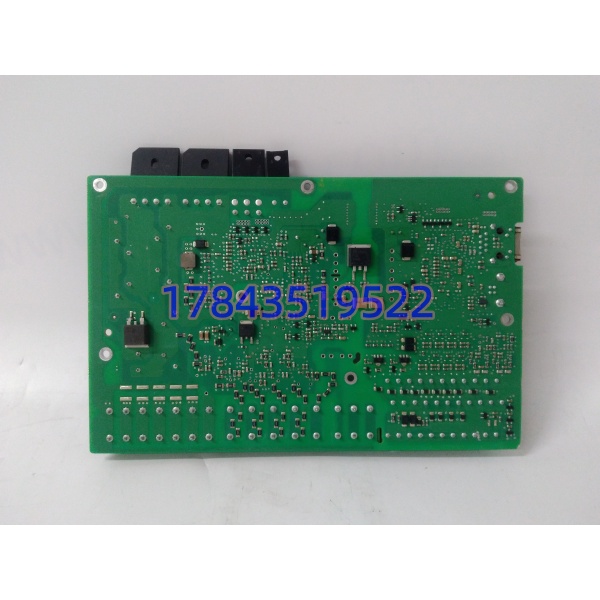

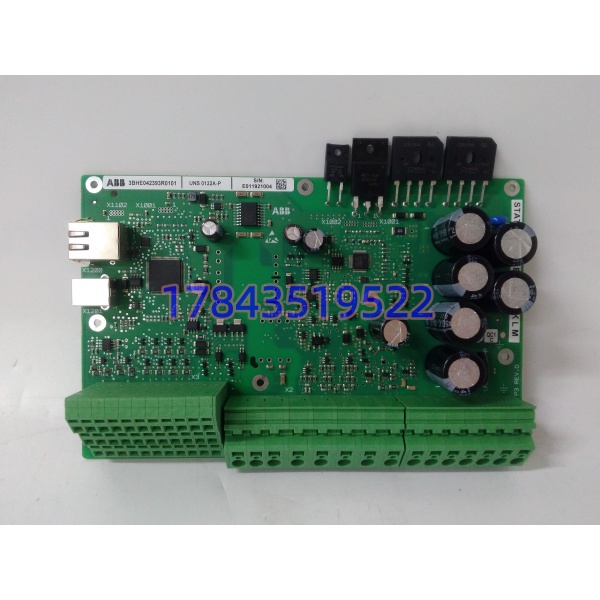

· 型号：UNS0122A-P 3BHE042393R0101
· 品牌：ABB（Electrification 低压保护测量线）
· 系列：UNS 系列测量通信模块
规格参数（渠道共识 vs 可验证事实分层）
| 参数项 | 渠道 SEO 共识（需谨慎采信） | 可验证事实/合理推断 |
|---|---|---|
| 产品定位 | “AC800M/800xA 核心 CPU”、”UNITROL 6000 励磁主控”、”支持 1:1 热备” | UNS 系列低压测量/通信扩展模块，配 MNS 柜、Emax 断路器、REF 保护装置使用，不是 CPU、不是励磁主控、不支持 AC800M 热备架构 |
| 模拟输入 | “4 路 16 位 AI” | 4-8 路电压/电流/功率量采集，经 VT/CT 二次侧接入，分辨率依具体版本（16 位为商户页常见标称） |
| 模拟输出 | “2 路 AO” | 2-4 路 4-20 mA 或 ±10 V 输出，给外部记录仪或模拟量控制器 |
| 数字 I/O | “8 DI + 4 DO 继电器” | 若干 DI（断路器位置、脱扣信号） + DO（报警、状态接点），具体点数依版本 |
| 通信 | “以太网 + Fieldbus + 热备同步” | RS-485（Modbus RTU）、以太网（Modbus TCP），依版本可能支持 Profibus；无热备同步能力，那是 AC800M PM 系的事 |
| 处理器 | “复杂算法执行、故障录波” | 板载 MCU/DSP 做测量计算和通信处理，不跑 IEC 61131 工程，录波功能若有也是配合 REF 主保护装置完成 |
| 供电 | “24 V DC，≤8 W” | 辅助电源 24 V DC（18-36 V 范围），典型功耗 5-10 W 级 |
| 隔离 | “通道间 ≥1500 V AC” | 模拟量通道与系统侧、通道间有光隔/磁隔，耐压依具体设计 |
| 机械 | “导轨安装或机架插卡” | 导轨安装（MNS 柜内）或断路器内嵌安装，非 VME/CEX 机架插卡 |
| 环境 | “-20~+60℃，IP20” | 柜内安装，0~60℃ 额定，5-95% RH 无凝露 |
| 生命周期 | “停产备件” | UNS 系列随 MNS/Emax 平台迭代转入备件期，原厂新件难订，市面 NOS/拆机为主 |
产品介绍
UNS0122A-P 在 ABB 产品线里的真实角色是低压侧的”测量+通信翻译官”。它不决策、不执行跳闸（那是 REF 主保护装置或 Emax 断路器脱扣单元的活），也不跑 DCS 的 PID 闭环（那是 AC 800M 的事）。它的活是：从 VT/CT 或断路器内置传感器把电压、电流、功率、电能质量量采进来，算成有效值/功率因数/谐波含量，然后通过 Modbus/以太网送给上级 SCADA 或 DCS，同时把 4-20 mA 模拟量甩给老式记录仪。和 AC 800M 的 AI810/AO810 比，UNS0122A-P 不插 TU8xx 基座，不走 S800 I/O 总线；和 PM891 比，它没有 CEX 背板接口，不跑 Control Builder M 工程；和 UNITROL 6000 的 UCD240A101 比，它不碰励磁触发角、不采机端 PT/CT 做 AVR。
市面 SEO 文案之所以把它写成”AC800M 核心 CPU”和”UNITROL 励磁主控”，是因为 UNS 系列早期确实和 AC 800M/800xA 有过系统集成项目（UNS 作为现场测量单元经 Modbus 上送 800xA），渠道商就把”配合 800xA 用”夸大成了”是 800xA 核心 CPU”；至于 UNITROL 关联，是因为 UNS 和 REF 保护同属 Electrification 事业部，部分电站励磁屏的辅助测量回路确实用了 UNS 模块，就被张冠李戴成了”励磁主控”。
在现场它解决的是”MNS 低压柜或 Emax 断路器通信中断、测量值漂移”的备件问题。很多 2010-2018 年上的数据中心配电、石化厂用低压柜、水电厂厂用电系统，BOM 里写 UNS0122A-P 3BHE042393R0101，采购容易按 SEO 文案搜到”AC800M CPU”或”励磁板”下单，到货尺寸不对插不进柜。换件最忌两点：一是通信协议版本不匹配（Modbus RTU 波特率/校验位和原系统不一致导致通信红）；二是模拟量输出量程和原系统记录仪不匹配（4-20 mA 变成 0-20 mA 或 ±10 V，DCS 趋势全错）。
应用场景与行业案例
典型场景（基于 UNS 系列真实用途，剔除 SEO 夸大）：
- 数据中心 MNS 低压配电柜：UNS0122A-P 采各路出线电压/电流/功率，经 Modbus TCP 送楼宇管理系统（BMS）或电力监控系统，AO 给电能质量记录仪。
- 石化厂低压马达控制中心（MCC）：配 Emax 断路器的 UNS0122A-P 采马达运行电流、功率因数，经 Modbus RTU 送 DCS，DI 收断路器分合闸位置。
- 水电厂厂用电系统：低压厂变二次侧配 做电能质量监测，数据送厂站监控系统。
- 备件池：老 BOM” 3BHE042393R0101″采购发成 AC800M PM891（都叫 ABB 控制板但体系不同）或发成 AI810（S800 I/O 卡，插不进低压柜），尺寸和接口全错。
- 改造：MNS 柜升级为 MNS Digital， 被 Ekip Connect 或 Emax 2 内置通信模块取代，但老柜延寿期只换同件号。
真实案例（渠道复盘型）：
某石化厂 MCC 柜 通信中断，Modbus TCP 红灯闪。维护人员按 SEO 文案以为这是” 核心模块”，想从 800M 机架拔块 PM891 替上，结果发现 是导轨安装在 MNS 柜内断路器旁的独立小盒，根本没有 CEX 插槽。最后按 3BHE042393R0101 全号从 ABB 低压渠道调回同款，重新配置 Modbus 从站地址（ID 15）和波特率（19200/8N1），通信恢复。事后记死： 换件前先拍①安装位置（导轨还是嵌入断路器）②通信口类型（RJ45 还是端子排 RS-485）③Modbus 地址和参数（ID、波特率、校验）④模拟量输出量程——它不是 CPU，不需要下装工程，但通信参数和量程必须和原系统一致。
