描述
产品详情

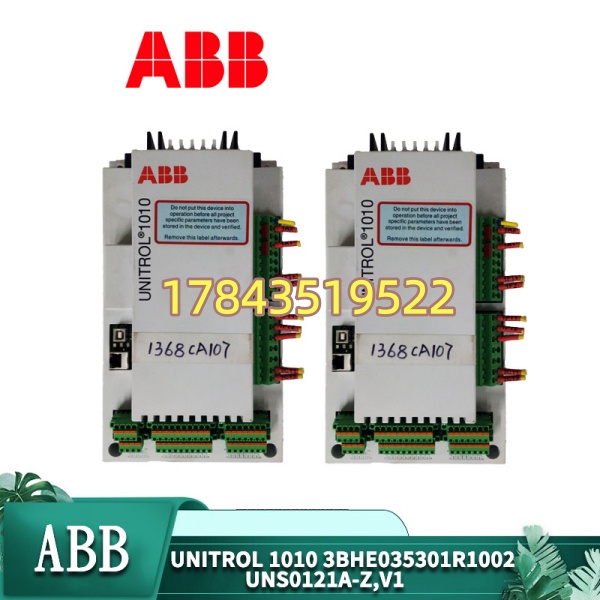

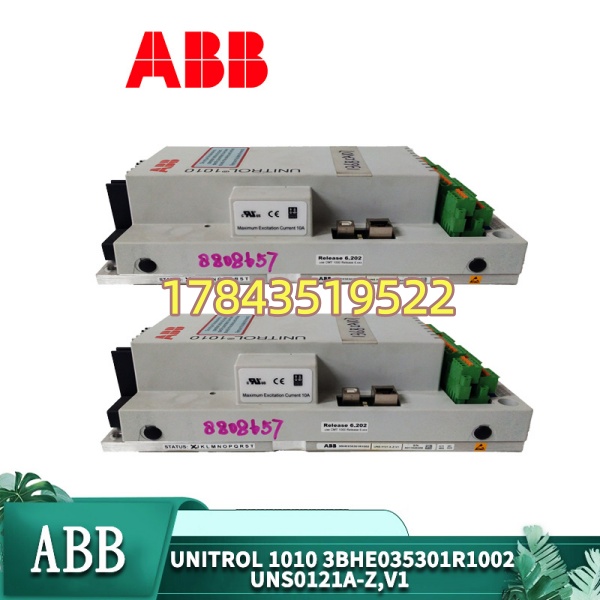

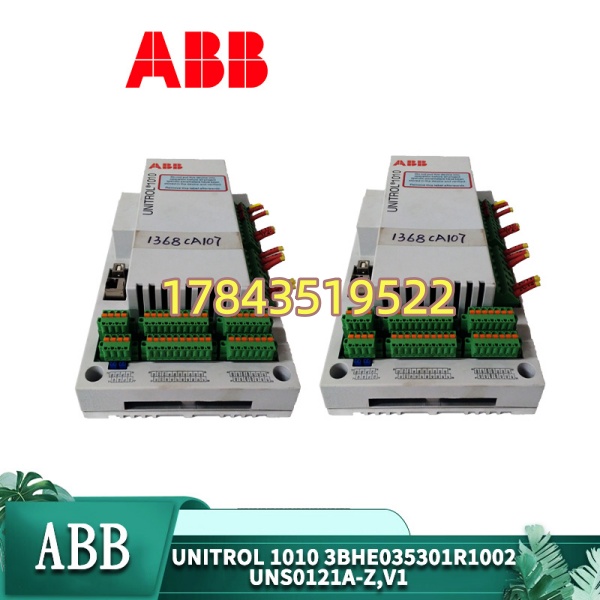

· 型号：UNS0121A-Z（3BHE035301R1002，常见版本标记 V1 / V2 / V3）
· 品牌：ABB
· 系列：UNITROL 1010（及兼容 1020/1030 系列）数字静态励磁调节器
规格参数
- 产品型号：UNS0121A-Z
- 完整物料号：3BHE035301R1002（版本后缀如 V1 表示硬件/固件 revision，换件须核对）
- 适用系统：ABB UNITROL 1010 标准型励磁调节器；部分配置兼容 UNITROL 1020（简化）/ 1030（增强）
- 模块类型：励磁调节器控制与测量接口卡（含 CPU、AVR/FCR 算法、I/O 调理、触发脉冲分配）
- 控制功能：自动电压调节(AVR)、励磁电流调节(FCR)、V/Hz 限制、过励限制(OEL)、欠励限制(UEL)、PSS 电力系统稳定器（依固件使能）
- 电压测量输入(PT)：相电压 57.7 V / 线电压 100 V AC（额定），频率 50/60 Hz 自适应
- 电流测量输入(CT)：1 A 或 5 A AC（通过跳线/菜单设定），典型额定值依柜型
- 触发输出：脉冲变压器隔离输出至可控硅(SCR)门极，触发角范围 0°～140°（α 限制依功率桥）
- 模拟量输入/输出：若干可组态 AI（如手动参考 / 叠加 PSS 信号）及 AO（励磁电压/电流监视）
- 数字量 I/O：DI 用于远方/就地、自动/手动切换、灭磁开关位置等；DO 用于故障继电器、报警、跳闸
- 通信接口：前面板 RS-232（Service 口，连 PC 用 CMT/UTEase 软件）；后部 RS-485（Modbus RTU）；部分版本可选 Ethernet TCP/IP
- 人机界面：前面板带 LCD 字符显示（2×16 或图形依版本）及薄膜键盘，就地设参/查看波形
- 供电：由 UNITROL 1010 机箱电源模块提供（典型 DC 24 V 或 AC 85–264 V 经箱变电源，具体依机箱配置）
- 软件工具：ABB CMT（CoMmissioning Tool）/ UTEase / Unitrol Setup 软件（版本须匹配固件）
- 状态指示：前面板 RUN / FLDS / ALARM / TRIP LED
- 安装：插卡固定于 UNITROL 1010 调节器机箱卡槽（导轨+锁紧螺钉）
- 工作温度：0℃ ～ +55℃（部分资料 -20～+60℃，以手册为准）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%～95% RH（无凝露）
- 认证：CE / IEC 60255 / IEEE 421.5（励磁系统性能符合标准）
产品介绍
UNS0121A-Z（3BHE035301R1002）是 UNITROL 1010 励磁调节器的”大脑”。它不光跑 AVR 算法（维持机端电压），还管 FCR（励磁电流闭环）、各种限制器（过励/欠励/V/Hz）、触发角计算送给功率桥 SCR，前面板 LCD 就地能看机端电压/励磁电流/调差系数。和之前写的 REG216 的 216EA62 不同——UNS0121A 是完整励磁调节器，不是单纯 I/O 卡。配 CMT 软件可上传下载参数、录波分析。
坦白讲这卡只在发电机励磁屏出现。ABB 后续推 UNITROL 1020/1030 新硬件，但 UNITROL 1010 仍大量在运。换 UNS0121A-Z 最关键是版本匹配（V1/V2/V3）和参数文件（.upa/.cmt 备份）。我在现场遇过新换卡 FW 比旧项目高半级，CMT 提示参数结构变化——能兼容但通常要 Re-save 参数文件再 Download。另注意：励磁柜停电超过电池寿命（BA810F 类）Retain 参数会丢，换卡前一定先从在线或备份文件留一份参数。
应用场景与行业案例
痛点切入：
自备电厂 25MW 汽轮发电机组 UNITROL 1010 励磁屏，UNS0121A-Z 上 ALARM 灯常亮随即 TRIP——量背板电压正常，拔下看板载超级电容/电池漏液痕迹，RAM 参数全丢 Download 后仍报 Watchdog Fail。原厂 EOL，等新件要等进口。唯一快解是找同 3BHE035301R1002 V1 Rev 测 OK 拆机件，插回用 CMT 软件从笔记本 Download 原 .upa 参数文件，建压正常机组并网。
典型场景：
- 火电厂自备机组（6～100MW）—— UNITROL 1010 做自并励静止励磁，UNS0121A-Z 为调节器核心
- 水电/小水电（混流式/轴流式）—— 同系列配功率桥作静止励磁，现场常备此卡
- 工业燃气轮机余热发电 —— 励磁调节要求快速响应，UNITROL 1010 AVR+PSS 满足电网要求
- 化工/造纸自备柴油/汽轮发电机 —— 老 UNITROL 1010 保产，囤测过二手件防非计划停机
真实案例：
南方某纸业自备热电厂 30MW 抽凝机组，UNITROL 1010 励磁屏投运第 14 年。春检模拟试验发现 （标 3BHE035301R1002 V1）LCD 显示乱码后死机，重启偶尔复现。开屏拔卡背面有几处电解电容顶部微鼓——显然年限到了。库房有一片测过 OK 同 Rev 卡，插回、连笔记本 CMT V2.xx Download 原参数备份（含 AVR 设定值/PT CT变比/限制器整定），核对机端 PT=100V CT=5A 设定无误，励磁建压至额定电压，同期并网成功。电气专工说：”励磁屏十年不坏，坏也是电容先挂，参数备份每半年做一次。”
常见问题解答 (FAQ)
不支持。 励磁调节器带电拔卡会使发电机失去励磁（失磁保护可能动作跳机）。必须在机组解列、灭磁开关断开、励磁屏断电或确认安全退出后更换。换完上电用 CMT 软件核对参数并做小电流/假负载测试再投运。
Q2：V1/V2/V3 版本能混用吗？参数兼容吗？
硬件上同尺寸可插，但建议用相同版本号（V1→V1）。跨版本可能 EEPROM 参数结构微调，CMT 软件会提示需 Convert Parameter Set——通常能向下兼容但务必先在原备份文件上升版本再 Download，勿盲目覆盖。购前拍照旧卡正面完整物料号及 V 标记。
Q3：换卡后参数会丢吗？怎么恢复？
板载 RAM 靠电池/超级电容保持参数，换卡或电池耗尽超时会丢。恢复步骤：①用 CMT 软件 Open 原 .upa 参数备份；②连新卡 Download Parameters；③核对关键设定——PT变比、CT变比、AVR 增益、OEL/UEL 限值、调差系数；④现场做阶跃响应或假负载校验。如无备份需按原始整定书手工重录（风险高）。
Q4：怎么判断卡是好是坏？
装回 UNITROL 1010 机箱，上电看 RUN 闪、FLDS 亮（正常待机）、ALARM/TRIP 灭（无故障）；连 CMT 能识别型号/固件版本、读回参数值合理；做 Manual 模式给小参考励磁电流可升。目检电容无鼓包漏液、PCB 无烧灼痕。要求卖家提供上机电测试截图（LCD 显示正常、CMT 在线识别）。
