产品详情

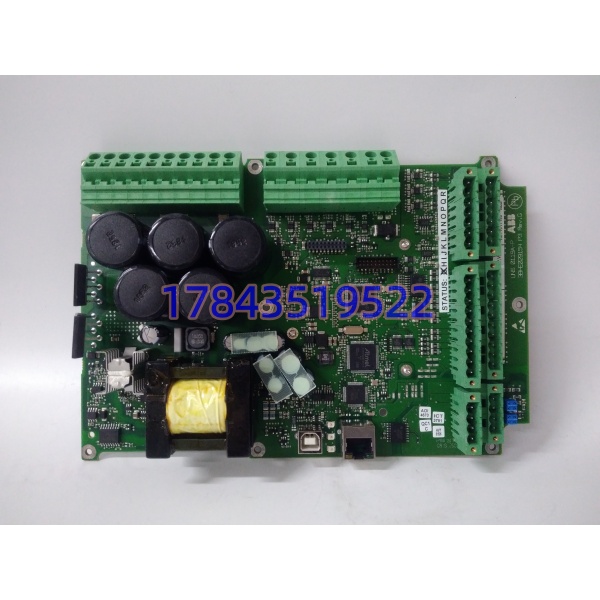

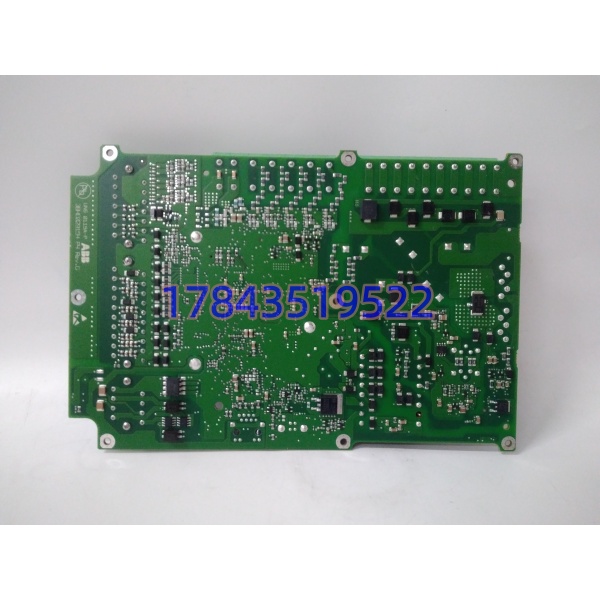

· 型号：UNS0119A-P V101（3BHE029153R0101 / 3BHE029154P3）
· 品牌：ABB（Power Electronics）
· 系列：UNITROL 6000 Gate Pulse Unit（GPU）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 板卡定位 | 励磁桥门极脉冲功率驱动板（GPU），UNITROL 6000 励磁柜晶闸管桥的直接驱动单元 |
| 命名拆解 | UNS=Unitrol System；0119A=硬件基线；-P=带功率级（Pulse Amplifier）；V101=固件/硬件修订 v1.01 |
| 物料关系 | 3BHE029153R0101 = 完整模块装配号（板+散热器+光纤座+外壳）；3BHE029154P3 = 裸板级物料号；采购备件优先写完整装配号 |
| 上游接口 | 经光纤接收 UCD224A103 下发的触发指令（LVDS 或 TTL 级光信号，850nm 多模） |
| 下游接口 | 经屏蔽绞线/双绞线直连晶闸管门极（G）-阴极（K），每通道独立脉冲变压器隔离 |
| 脉冲输出 | 峰值电流 ±2A～±4A（依晶闸管门极需求），脉冲宽度 50–200μs 可调，前沿 <1μs，支持单脉冲/双脉冲模式 |
| 通道数 | 6 通道（三相全控桥）或 12 通道（双桥串联），依配置 |
| 隔离 | 每通道脉冲变压器独立隔离，初次级 ≥2500V AC；光纤输入与功率级全隔离 |
| 保护功能 | 门极过流限制、dv/dt 抑制、脉冲丢失检测、过热保护（部分版本） |
| 供电 | 由 UNITROL 6000 励磁柜内部直流母线或控制子架背板供多路直流（典型含 +15V/-15V/+5V），无外供 24V 端子，渠道标”24V 输入”为错 |
| 指示 | 前面板 LED：PWR（电源）、RUN（运行）、ERR（故障）、各通道 ACT（脉冲活动）依版本 |
| 安装 | 插 UNITROL 6000 COB（Control Object Board）子架或专用 GPU 槽，面板锁螺丝，非 DIN 导轨 |
| 尺寸重量 | 约 233×160×45 mm，0.75–0.85 kg（含散热片） |
| 工作温度 | -20…+60 ℃（柜内），存储 -40…+85℃ |
| 环境 | 5–95% RH 非凝露，IP20 本体，强 EMC，三防涂层 |
| 冗余 | UNITROL 6000 可配双 GPU 热备（双桥并联或 N+1 冗余），单 GPU 故障不影响励磁输出 |
| 认证 | 随 UNITROL 6000 整体认证（IEC 60034-16、电网接入规范），单板无独立 SIL 证书 |
| 同系件 | UNS0119A（基础版）、UNS0120A（后继修订）、UCD224A103（上游脉冲分配板）、PPC380AE02/PPC907（上游控制板） |
| 生命周期 | ABB 电力电子 Legacy 维护档，UNS0119A-P V101 原厂可订但交期长；新 UNITROL 6000 后期批次可能用 UNS0120A 或集成化方案，老线续命靠同号拆机/库存 |
| 常见误标 | “24V I/O 模块””Profibus 从站””AC800M 通讯卡””通用脉冲发生器”——均错；它是晶闸管门极专用功率驱动器，不干这些活 |
产品介绍
UNS0119A-P V101 是 UNITROL 6000 励磁柜里”离晶闸管最近的那块板”——UCD224A103 把 PPC 算出的 α 角变成光纤脉冲发过来，UNS0119A-P 负责把这根光纤里的微弱信号放大成能推开晶闸管的几安培级门极电流，经脉冲变压器隔离后直连 G-K 端子。它不关心发电机电压是多少、不跑 AVR 算法，只关心”这一刻该不该给第 3 个晶闸管一脚油门”。和 UCD224 的分工是：UCD224 管”什么时候打”（时序+反馈），UNS0119A-P 管”打多狠”（功率放大+门极保护）。两者中间靠光纤隔开，把高压晶闸管区的干扰彻底挡在功率级这边。
坦白讲，这板子是励磁柜里“最容易被当成通用 I/O 买错”的件。我在水电厂备件库见过单写”UNS0119A-P 模块”采购，供应商发来一颗 AC800M 的 DI 卡，尺寸差一倍插不进 COB 子架。还有人看到”P”后缀以为是 Profibus，其实 -P 是 Pulse Amplifier（脉冲功放）的缩写。买件铁律： 三段全写，缺一段供应商就能给你发错。另外注意两个物料号的关系：3BHE029153R0101 是带壳带散热片的完整模块，换件时直接整块换最省事；3BHE029154P3 是裸板，理论上可以只换板但现场一般不这么干（散热器和光纤座拆装风险大）。
应用场景与行业案例
退化表现：某通道脉冲变压器初级绕组匝间短路（门极电流跌 30%、晶闸管开通不足、励磁电流纹波突增）、脉冲功率管老化导致前沿变缓（晶闸管开通延迟 10μs、三相不平衡）、光纤接收端灵敏度下降（高温时偶发丢脉冲、启励失败报”pulse loss”）、或散热不良导致板内温升超 85℃ 触发保护关机。最隐蔽的是”脉冲宽度温漂”——高温时脉冲宽度从 120μs 缩到 90μs，某些大电流晶闸管门极电荷没充够导致开通不完全，励磁电流 100Hz 纹波从 0.5% 涨到 2%，不报故障但发电机转子发热。
- 火电/水电 UNITROL 6000 励磁：6 脉冲桥配 1 块 ，12 脉冲桥配 2 块（或一块 12 通道版），双 GPU 热备，启励时验证 6/12 脉冲无缺相。
- 核电辅助发电机励磁：UNITROL 6000 改型柜用 V101，抗辐照级元器件，检修周期对齐大修。
- 抽水蓄能机组：电动/发电双向运行， 需适应宽范围励磁电流（弱磁/强励），V101 修订优化了宽范围线性度。
- 老 UNITROL 5000 升 6000 过渡：原老柜脉冲功放板升级为 ，UCD224 同步引入，PPC 系升代，工程移植。
- 冶金大功率整流传动：部分 ABB 老 LCI/SCR 传动柜复用 架构驱晶闸管桥，非主流但存在。
真实案例：2023 年西南某 300MW 水电厂 #1 机，UNITROL 6000 励磁 A 柜 第 5 通道（C 相正半周）脉冲幅度从正常 ±3.2A 跌到 ±1.8A，励磁电流 100Hz 纹波从 0.4% 涨到 1.8%，转子温升报警。拆板回修，发现第 5 通道脉冲变压器初级绕组匝间短路（柜内曾进水汽冷凝），绕组直流电阻从 2.1Ω 跌到 1.4Ω。库存调同 3BHE029153R0101 拆机件，上测试台用晶闸管模拟负载验 6 通道脉冲幅值/宽度/相位对齐，±3.2A@120μs 全合格，带电（双柜运行切 B 柜主控、A 柜停运、拔旧插新、恢复）换上，励磁纹波回落。电气主任原话：”励磁柜不坏则已，坏起来就是转子慢慢发烧——脉冲板少打 30% 的力度，发电机不跳闸但转子温度悄悄爬，查了一周查到 C 相那颗脉冲变压器’受潮软短路’。”
