描述
产品详情

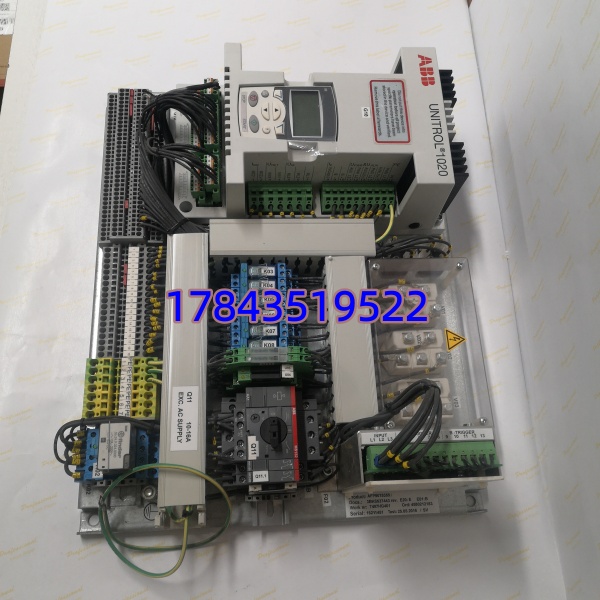

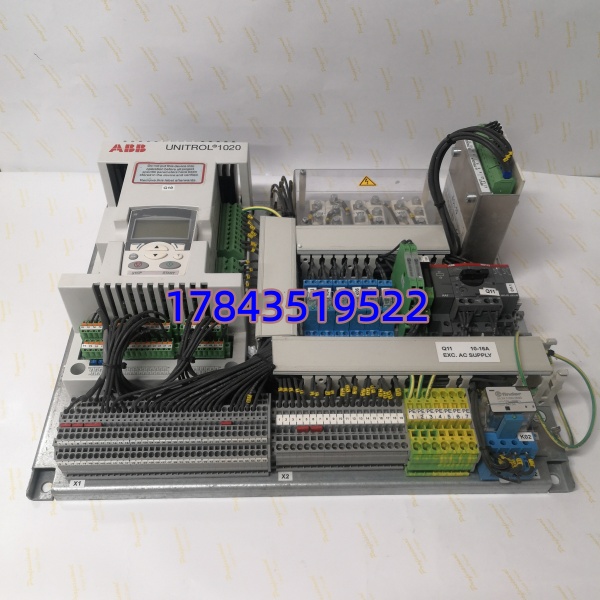

· 型号：UNITROL 1020（组件含 UNS0119A-Z,V1 — 3BHE030579R0001；AFP9075355 / 3BHS537443 为柜组件或订货包号）
· 品牌：ABB
· 系列：UNITROL® 1000 Series Digital Excitation / AVR System
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整组件描述 | UNITROL 1020 数字 AVR 控制装置 — 含控制板 UNS0119A-Z,V1 (3BHE030579R0001) + 电源/测量/I/O 模块（依订货包 AFP9075355 / 3BHS537443 具体选配） |
| 产品类型 | 数字式自动电压调节器（Automatic Voltage Regulator / Excitation Control Unit） |
| 适用机组 | 同步发电机 — 中小型火电/水电/燃气及工业自备电厂（典型励磁功率 ≤ 数百kW，配硅可控整流桥） |
| 控制板型号 | UNS0119A-Z,V1（UNITROL 1000 系列微处理器控制板，带 DSP + FPGA） |
| 测量输入（PT） | 相电压或线电压 L-L 57.7 / 100 / 110 / 120 V AC（±20%），3ϕ 或 1ϕ 可组态，测量精度 ±0.2% |
| 频率测量 | 发电机频率 45–65 Hz，精度 ±0.01 Hz |
| 控制算法 | PID + PSS2A（电力系统稳定器）可选，可调增益/时间常数 |
| 限制功能 | 过励限制(OEL)、欠励限制(UEL)、V/Hz 限制、强励限制、定子电流限制（依组态） |
| 触发输出 | 光脉冲触发至 ABB 可控硅励磁桥（或经脉冲放大箱），6 脉冲 / 12 脉冲 可选 |
| 模拟量 I/O | 若干 AI（如 Manual Raise/Lower 指令、Stable Reference）及 AO（实际励磁电流/电压监视）——具体点数依 I/O 扩展包 |
| 数字量 I/O | DI：Auto/Manual 切换、增磁/减磁按钮、停机令等；DO：故障继电器、运行态继电器 |
| 通信接口 | RS-485 ModBus RTU（标配）；可选 Ethernet TCP/IP 或 Profibus DP（依 Option 订货） |
| 人机界面 | 前面板 LCD + 按键 或 通过 PC 软件 (Unitrol Setup Tool / PCM600 插件) 参数化 |
| 配置软件 | ABB Unitrol Setup / IEC 61850 SCL 编辑器（若选 61850 Option）；部分版兼容 PCM600 |
| 供电电压 | 控制回路 DC 24 V（允许 18–36 VDC）或 AC 110/220 V（依电源模块选配） |
| 功耗 | 控制部分 ≈ 15–25 W（不含励磁桥触发功放） |
| 状态指示 | RUN / ALM / TRIP / COM LED，LCD 显示 Measured V / Iexc / Mode |
| 安装方式 | 柜门/面板安装（控制单元）或 19″ 机架 / 柜内 DIN（I/O 电源模块） |
| 工作温度 | -10℃ ～ +55℃（运行），存 -25℃ ～ +70℃ |
| 相对湿度 | 5% ～ 95% RH（无凝露） |
| 防护等级 | 前面板 IP54（控制单元），内部模块 IP20 |
| 符合标准 | IEEE 421.5 / IEC 60255 / EN 50178 / CE / UL（依具体配置） |
| 典型尺寸(控制单元) | ≈ 144×144 mm（门装面板）或 半宽 19″ 机箱（依版本） |
产品介绍
水电或自备电厂小机组大修时最怕 AVR 误强励或失去稳压——老 UNITROL 旧版模拟板电位器漂移难校准。UNITROL 1020（核心是 UNS0119A-Z 控制板）是 ABB 给中小机组做的数字 AVR，PT 信号进来直接 RMS 计算，内置 PSS 和过/欠励限制，参数用 Setup Tool 在电脑上调完下载，比旋钮模拟屏直观太多。现场实测发现它带 ModBus RTU 能轻松把机端电压、励磁电流、PSS 状态送上 DCS 历史库，做事故分析很方便。
采购端重点：ABB 已将 UNITROL 1000 早期版部分物料转 LTB，全新原装靠库存或新版(1020 新固件)代换——必须核对你现有机组励磁变变比、CT/PT 变比、可控硅桥路数，换新板后需重录入这些基础数据并做空载/负载试验验证。要求卖家提供 板上电进菜单 + 参数读取截图（非仅亮灯），防止 EEPROM 坏块导致参数无法保存。
替换与升级建议
✅ 直接替换
- ——完全互换，断电拆旧记录接线（特别注意 PT 进线极性 & 励磁桥触发光纤/电缆标号），新单元录入原参数备份(.dat) 后复电做静态测试→空载试验，约 1–2 h（不含试验）。建议打印旧屏参数表或导出 .dat 再拆。
⚠️ 软件兼容（需核对/参数重录）
- ——物理安装同，但参数结构可能有新增位，旧 .dat 通常可导入新版但需核对新增限制项默认值，第一次投运建议做完整空载/负载试验验证强励与限制动作点。属正常升级路径。
- UNITROL 1010（简化版）——物理尺寸兼容但功能缩减（少部分限制/通信 Option），若原系统只用了 1020 基础 PID+PSS 功能通常可临代，但不建议降级长期用，且需确认 I/O 点定义一致。
❌ 硬件不兼容
- UNITROL 2000 / 5000 系列（URE5000 等）——新一代架构完全不同，控制板/软件/触发方式均不互通，不能代用。
- 通用 PID 调节仪 / 模拟励磁调节器——无专用发电机 PT 测量、PSS、可控硅触发时序及限制逻辑，不满足 IEEE 421.5AVR 要求。
买拆机件一定让商家提供 Parameter Upload 截图 + 进主菜单显示 Firmware Version 截图——现场碰到过 EEPROM 扇区写损导致参数无法 Save，看似正常实则一断电配置全丢，开机极易过压。
常见问题解答 (FAQ)
AFP9075355 / 3BHS537443 通常是完整组件包（控制板+电源模块+I/O 附件），(3BHE030579R0001) 单指控制板。，缺电源/I/O 附件到手不能独立运行。
换 AVR 后需要重新整定 PID 吗？
建议做。即便导入旧参数，新板元器件公差、励磁桥触发角微小差异会影响动态特性——最少做手动/自动切换试验、阶跃响应观察无震荡后再切自动带负荷。大修窗口允许时做完 V 阶跃响应对照旧记录。
现在还能订全新原装吗，交期质保怎样？
ABB 部分 UNITROL 1000 早期 Option 进 LTB，但 1020 基础型仍有供货或新版替代，国内代理交期通常 4–12 周（现货偶见），全新 12 个月质保。拆机测试件交期短但一般 3–6 个月质保——确认含上电菜单测试及参数可读。
支持 ModBus 读取机端电压和励磁电流吗？
支持。标配 RS-485 ModBus RTU，在 Setup Tool 里分配寄存器映射（典型保持寄存器含 Vgen / Iexc / Mode / Alarms），DCS/SCADA 按映射表建点即可。选 Ethernet 版可用 TCP ModBus 或 IEC 61850。
