描述
产品详情

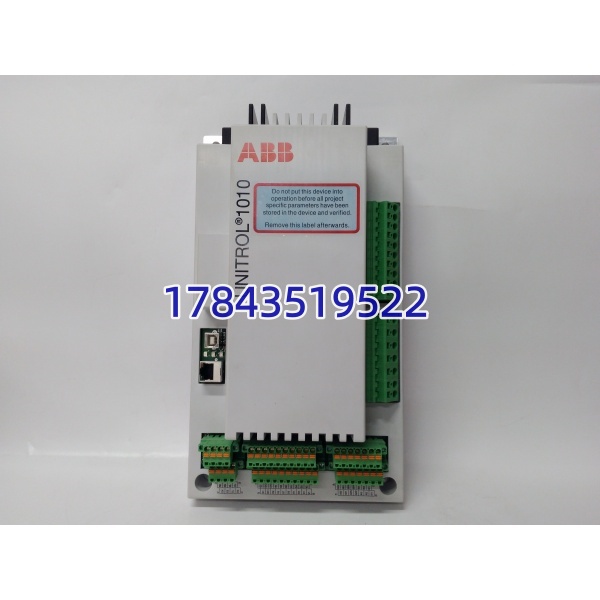

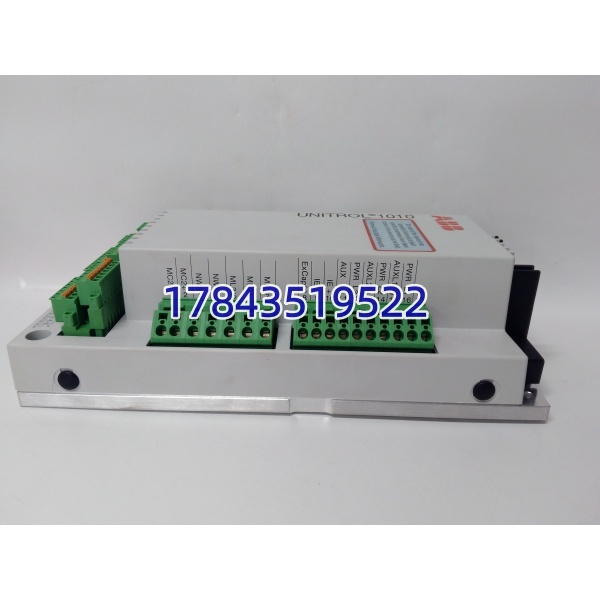

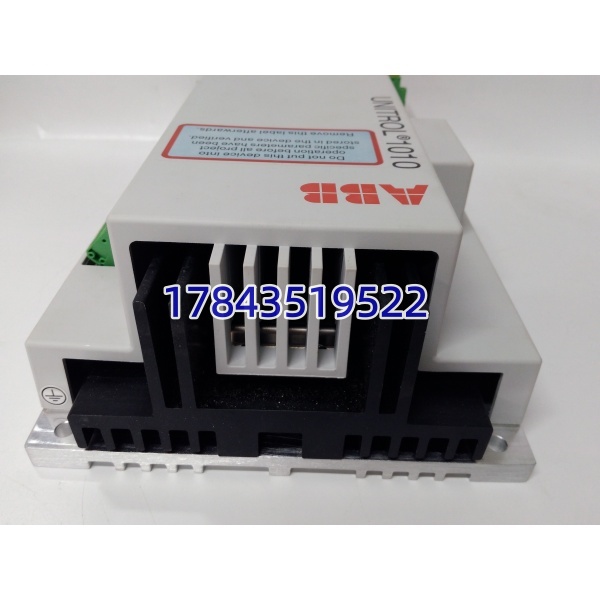

· 型号：UNITROL 1010（3BHE035301R1002 / UNS 0121A-Z,V1 / UN1010-0001）
· 品牌：ABB
· 系列：UNITROL 1000 系列（Compact Digital AVR）
规格参数
- 产品类型：数字式自动电压调节器（AVR）/ 励磁控制器
- 订货号：3BHE035301R1002
- 系统型号标识：UNS 0121A-Z, V1（硬件/固件配置版本）
- 组件代号：UN1010-0001（机箱或面板组件号）
- 适用机组：中小型同步发电机，典型 ≤50MVA（100kVA–80MVA 范围视配置）
- CPU：32位微处理器，数字 PID + PSS（电力系统稳定器）
- 励磁输出：最大 10A DC 连续，约 20A 短时峰值；励磁电压依外附功率单元（典型 0–250V DC）
- 控制模式：AVR（自动电压调节）/ FCR（手动励磁电流）/ VAR（无功控制）/ PF（功率因数控制），无扰切换
- 测量输入：PT 100V/110V AC（发电机端电压）；CT 1A/5A AC（发电机电流）；频率及同步信号
- 工作电源：85–265V AC（50/60Hz）或 24–250V DC 宽范围（依具体硬件版本，以铭牌为准）
- 通讯接口：RS-485（Modbus RTU 标配）、以太网（Modbus TCP / IEC 61850 可选）、USB（本地调试/CMT1000 软件）、RS-232（服务口）
- 保护限制：过励磁限制(OEL)、欠励磁限制(UEL)、V/Hz 限制、定子电流限制、旋转二极管监视
- 前面板：LCD 显示屏 + 按键，本地参数浏览/修改、故障代码显示
- 工作温度：-20～+60℃（部分资料标 -25～+70℃，以手册为准）
- 防护等级：IP20（柜内安装）
- 安装方式：盘装（面板开孔）或 DIN 导轨/柜内托架
- 认证：CE、UL、DNV（船用可选）、符合 IEC 61000-6-2/6-4、IEC 61508SIL 2（部分功能）
- 配套软件：ABB CMT1000 / UNITROL PC Tool（参数整定、录波、事件记录）
产品介绍
UNITROL 1010 是 ABB UNITROL 1000 系列里面向中小型同步发电机（水电、火电辅机、燃机、船用、工业自备电厂）推出的紧凑型全数字励磁调节器。它读取 PT/CT 信号实时计算机端电压偏差，经 PID+PSS 运算输出触发角指令给可控硅/IGBT 功率柜，把发电机电压稳在设定值，同时可做恒无功或恒功率因数运行。相比老式模拟 AVR，它自带事件记录、故障录波和自诊断，用 CMT1000 软件在笔记本上就能调参数、看趋势，不用再拿万用表量电位器。
跟同系列 UNITROL 1005（5A 输出）比，1010 励磁能力翻倍且标配更多 I/O 和通讯；跟大型 UNITROL 1020/8000 比，它体积小、成本低，适合单机组或老站励磁改造。坦白讲，它在国内 6kV/10kV 厂用电发电机组和小型水电占比很高，现场维护人员大多熟悉。
应用场景与行业案例
痛点切入
我碰到过老水电站模拟 AVR 电压漂移，并网时因调节精度差被调度考核，想改数字 AVR 又不想大动励磁功率柜——UNITROL 1010 直接利旧原有可控硅桥和 PT/CT 回路，只换调节柜内 AVR 单元，接线改几根就能投运，不用重新设计功率部分。
典型场景
- 小型水电/径流式电站——同步发电机励磁控制，要求本地面板操作和 Modbus 上送中控室 SCADA，非它不可因原设计就是 UNITROL 架构
- 自备电厂/余热发电——6MW 以下汽轮发电机组，需 PSS 满足并网低频振荡阻尼要求，国产简易 AVR 往往不带合规 PSS
- 船舶/海洋平台——DNV 认证版 UNITROL 1010，耐振宽温，直接驱励磁机或静止励磁单元
- 老站励磁改造——替换模拟 AVR 或早期数字 AVR（如 UNITROL 6800 早期版），保留功率柜，降低改造成本
真实案例
西南某山区小水电，原装进口模拟 AVR 电位器接触不良，负荷波动时机端电压 ±5% 晃，调度警告。采购了一块 UNITROL 1010（3BHE035301R1002）替换，PT/CT 原线利旧，用 CMT1000 把旧参数照抄过去微调 PID，并网后电压波动压到 ±0.3%。值长说：”早知道这么顺，三年前就该换，白挨了多少张整改单。”
