描述
产品详情

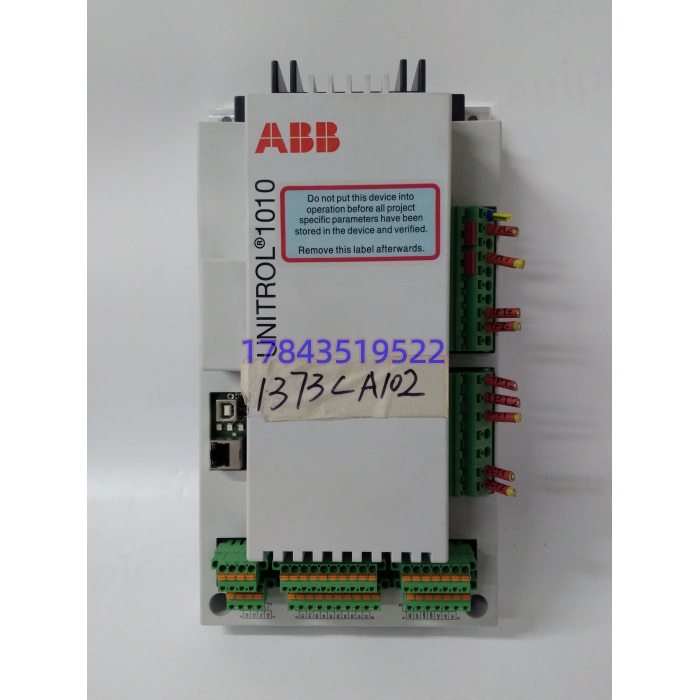

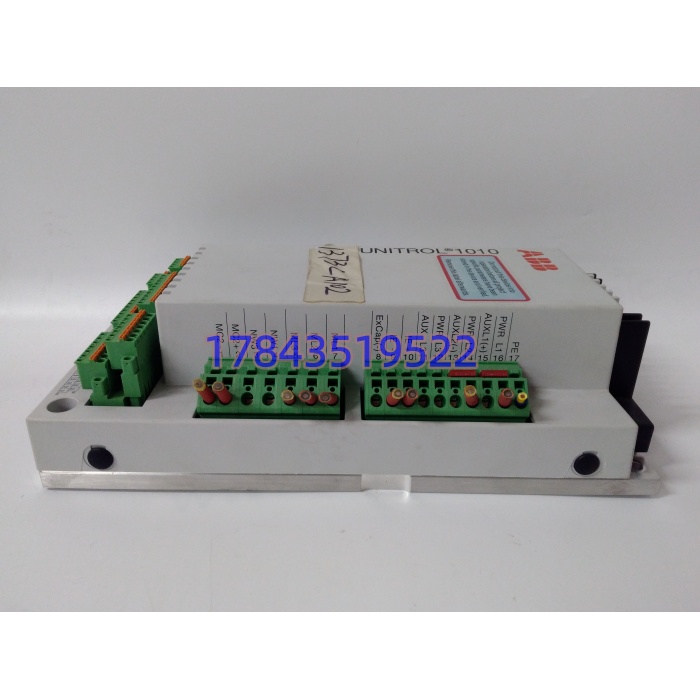

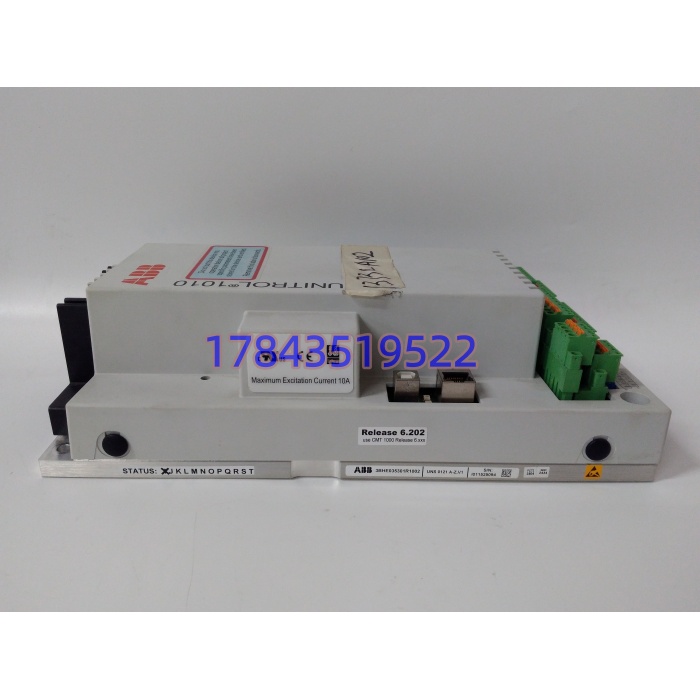

· 型号：UNITROL 1010
· 品牌：ABB
· 系列：UNITROL 1000（Compact Digital AVR）
规格参数
| 项目 | 参数（以 ABB 3BHE035301R1002 手册及 UNS0121A-Z,V1 硬件为准，需核对固件版本） |
|---|---|
| 适用机组 | 中小型同步发电机，5~100 MVA，转速 500~3600 rpm |
| 电压输入 | 机端 PT 100~240 V AC（单相或三相，50/60 Hz），精度 ±0.2% FS |
| 电流输入 | 励磁变 CT 1~5 A AC（二次），精度 ±0.2% FS；支持定子 CT 可选 |
| 控制算法 | 数字 PID + PI 并联；可选 PSS2B 电力系统稳定器；V/Hz 限制器 |
| 调节精度 | 稳态电压精度 ±0.5%（负载 0~100% 变化）；动态响应 <20 ms（阶跃扰动） |
| 强励能力 | 顶值电压 ≥2 倍额定励磁电压（持续 10~20 秒，依励磁变容量）；强励倍数可设 |
| 脉冲输出 | PWM 脉冲经脉冲变压器驱三相全控桥可控硅，脉宽可调，最大导通角 150° |
| 限制与保护 | 过励限制（定时/反时限）、欠励限制、V/Hz 限制、定子过流限制、PT 断线检测、可控硅故障检测 |
| 通讯接口 | 前面板 RS-232（调试）；后部 RS-485（Modbus RTU 标准）；可选以太网（Modbus TCP） |
| 人机界面 | 前盘 2×16 字符 LCD + 4 按键；LED 状态灯（RUN/FLT/Manual/Auto）；红外手持编程器接口 |
| 供电 | 110~220 V AC（85~264 V 宽压）或 24 V DC（18~32 V），典型功耗 <30 W |
| 机械/安装 | 柜门嵌入式或面板安装，开孔约 144×144 mm，深度约 180 mm；IP54 前盘防护 |
| 环境 | -20~+60℃运行（存储 -40~+85℃）；湿度 5~95% 非凝露；海拔 ≤2000 m |
| 认证 | IEC 60255、IEC 61000-6-2/4（EMC）、CE、UL 508（依版本） |
| 状态 | 原厂已转入 EOL 管理，新项目推 UNITROL 1020/1030，存量市场为拆机/翻新/第三方维修 |
产品介绍
UNITROL 1010 是 ABB UNITROL 1000 家族里最紧凑的数字式 AVR，定位就是中小型水电机组、柴油发电机、工业自备电厂那种”一台励磁控制器搞定所有”的场景。它不像 UNITROL 6000 那样分主控板、CCI 板、触发板好几层，而是把 PT/CT 采集、PID 运算、PSS 稳定器、脉冲生成、限制保护全焊在一块主板上，前盘一个 LCD 加几个按键就能整定参数。说白了，它就是一台独立运行的励磁专用控制器，不依赖 DCS、不插机架、不吃背板总线，通电就能守着发电机电压。
坦白讲，UNITROL 1010 在存量市场被低估了。很多人觉得它”太老了””功能简单”，但实际上它的 PID+PSS 内核和 UNITROL 6000 同源，只是砍掉了冗余和热备。对于 50 MVA 以下的机组，1010 的性能和可靠性绰绰有余，而且因为没有多层架构，故障点反而更少。和老式模拟励磁（如 BBC 的模拟 AVR、西屋的 HEA）比，1010 的参数整定靠菜单而不是旋钮，PSS 模型可选，强励倍数可编程，维护友好得多。和第三方 AVR（Basler DECS、ONLLY 等）比，1010 的优势在于和 ABB 发电机、励磁变的参数匹配度极高，PSS 参数出厂就有推荐值，不用从头摸索。但有一点要注意：UNS0121A-Z,V1 这个硬件版本是早期 UN6000 架构下放的，固件版本（V1.xx）和后期 V2.xx 的菜单结构略有不同，换板前必须核对。
应用场景与行业案例
我在现场遇到过最让人挠头的，是某山区小水电 UNITROL 1010 在雷雨天后报”PT Loss”，AVR 切手动，值班员不懂菜单，愣是手动运行了三天直到我赶到。查出来是 PT 二次侧熔断器烧了一个，1010 检测到三相 PT 电压不平衡触发 PT 断线保护，自动切手动——这是正确动作，但值班员看到”Manual”就慌了，不敢动按键。重新合上熔断器、复位 PT Loss 报警、切回 Auto，一切恢复正常。回来后给他们做了一次培训：Manual 不是故障，是保护，切回去就行。
典型场景：
- 山区小水电（5~25 MW）：引水式电站发电机出口 6.3 kV，UNITROL 1010 做自并励 AVR，PSS2B 抑制水锤效应引起的低频振荡，雨季负载突变时电压稳得像石头。
- 工业自备电厂（燃气轮机 20~50 MW）：并网运行时 1010 做恒无功控制，配合电网调度做 AGC/AVC；孤网运行时切恒压，保证厂用电质量。
- 柴油发电机并机系统：多台 2~5 MW 柴油机组并机，UNITROL 1010 做下垂控制（Droop），按容量比例分配无功，防止某台机过载。
- 船舶轴带发电机：船用环境盐雾重、振动大，1010 的 IP54 前盘和抗振设计扛得住，PSS 抑制原动机转速波动引起的电压闪变。
- 老厂励磁改造：原旋转励磁机（直流励磁机）报废，以 1010+三相全控桥替代，保留原发电机不改，停机窗口只有 7 天，改造后电压精度从 ±2% 提到 ±0.5%。
真实案例：前年西南某梯级水电站，#3 机（15 MW 混流式）并网后半小时突然 AVR 切 Manual，励磁电流波动 ±20%。赶到现场看 UNITROL 1010 前盘显示”Stator Overcurrent Limit Active”，但定子电流实际只有额定值的 60%。查参数发现过流限制器门槛被设为 1.1 pu（正常应 1.5 pu 以上），而且反时限曲线斜率过陡。问了才知道上个月检修时有人进菜单”随便看看”，不小心把定子过流限制从”Disabled”改成了”Enabled”且用了默认参数。把限制器暂时 Disable，机组恢复 Auto 运行，随后重新整定：过流限制门槛 1.5 pu、反时限 t=10 s@2 pu，既保证短路保护又不误动。站长说：”以后 1010 的参数菜单要上锁，谁进谁签字。”从那以后他们给每台 UNITROL 1010 设了四级密码，运行人员只能看不能改。
