产品详情

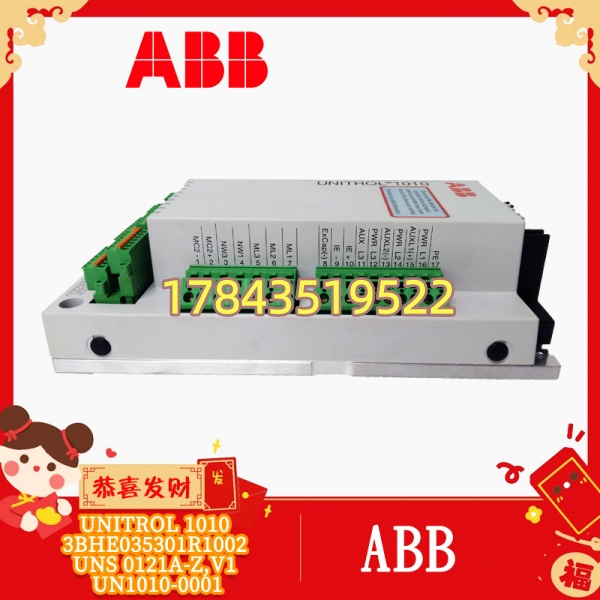

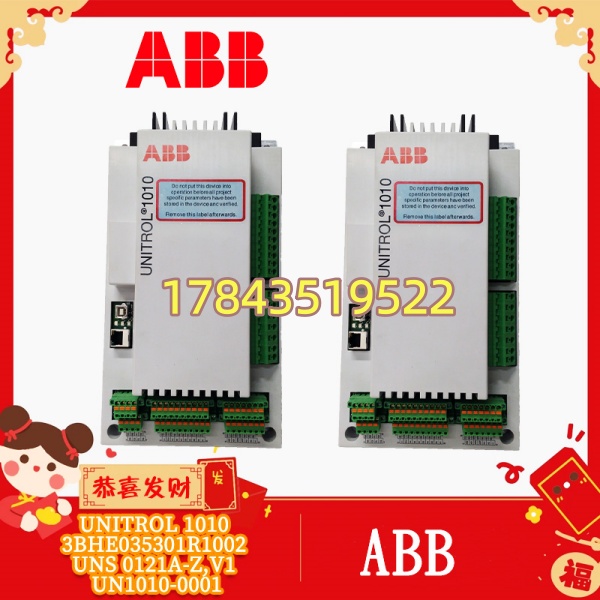

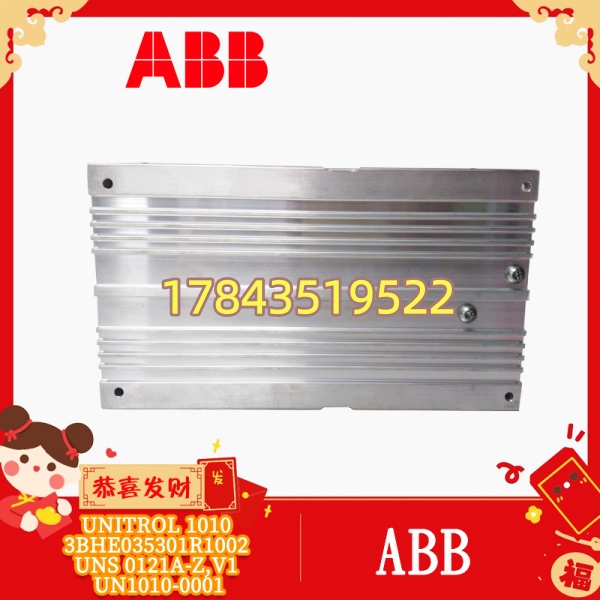

· 型号：3BHE035301R1001（UNITROL 1010，核心控制板 UNS0121A-Z V1，部件号亦见 UN1010-0001）
· 品牌：ABB（Asea Brown Boveri / ABB Power Generation）
· 系列：UNITROL 1000 系列 — 数字式静态励磁系统（AVR for brushless / static exciter）
规格参数
- 产品类型：数字式自动电压调节器（AVR）/励磁控制器，UNITROL 1010 紧凑型（单通道或双通道冗余依配置）
- 适用励磁方式：自并励静止励磁（Static Excitation System, SES）、他励（Pilot Exciter 型）及二极管无刷系统励磁绕组控制
- 控制功能：自动电压调节 AVR（PID + Lead-Lag），手动励磁电流调节 FCR，PSS2A 电力系统稳定器，过励限制器(OEL)、欠励限制器(UEL)、V/Hz 限制器、调差（补偿）设置
- PT 输入：三相或单相 100/110/120 V AC（L-L），频率 50/60 Hz，用于机端电压测量及同步信号
- CT 输入：励磁电流测量 CT 1A 或 5A AC（二次侧），用于 FCR 及 OEL 判据
- 功率桥接口：触发脉冲输出（光纤或电气脉冲列）驱动可控硅整流桥（6 脉波 / 12 脉波），脉冲宽度/移相角 0–180° 依 α 限制
- 模拟量 I/O：典型 4×AI（设点为 ±10V/4–20mA 远程升压/降压、PSS 输入等），4×AO（机端电压、励磁电流、α 角等监视）
- 数字量 I/O：DI 用于 增磁/减磁、自动↔手动切换、远方/就地、跳闸闭锁；DO 为报警/跳闸/同期信号（依端子图）
- 通讯/调试：前面 RS-232（笔记本连 CMTool / Unitrol Setup 软件）或 RS-485（Modbus RTU 选件），用于整定、录波、事件浏览
- 辅助电源 Uaux：通常 110/220 V AC 或 24/48 V DC（依功率柜配套，常见 110–250V AC/DC 宽范围需核对铭牌）
- 冗余配置：UNITROL 1010 可配双通道（A/B 控制器）自动跟踪切换；1010 基础型多为单通道，1020 为增强双通道版（物理兼容底座）
- 安装形式：机架/导轨安装或柜门嵌装（依柜型为 19″ 机架插箱或壁挂箱体），背后多芯端子排或 Harting 插头
- 工作环境：运行 -10～+55℃（部分资料 -20～+55℃ 启动降额），5～95% RH 非凝露，海拔 ≤2000m
- 配置软件：ABB CMTool（Control & Monitoring Tool）或 Unitrol Setup（老版本），含参数上载/下传、示波录波、整定值编辑
- 认证：CE、cULus、IEC 60255、IEEE 421.5符合 AVR 标准
产品介绍
UNITROL 1010（3BHE035301R1001 / UNS0121A-Z V1）是 ABB UNITROL 1000 系列紧凑型数字励磁调节器，面向中小容量同步发电机（几十 MW 级及以下）的自并励或静止励磁系统。它把 AVR 电压环、FCR 电流环、PSS、OEL/UEL 限制器全集成在一块控制卡上，通过光纤/脉冲线触发可控硅功率桥，面板或 CMTool 做人机交互。相比上一代模拟 UNITROL（如 SR-71 类），它支持录波和远程修改整定，现场投运后通常十年不动硬件——大量水电、热电、燃气机组 2000～2015 年装机。
坦白讲买这东西基本是老电厂 MRO：励磁屏 UNITROL 1010 控制卡上电不自检、按键无响应或 CMTool 连不上（Flash 损坏/时钟晶振停）——原整定参数经调度/电科院审批，换同型号 UNS0121A-Z V1 用 CMTool Restore 备份文件恢复，不必重新做 PSS 整定试验。有一点要注意：UNITROL 1010 和 1020 物理尺寸兼容但固件功能有差（1020 多冗余通道/高级限制），混用需确认项目是否依赖 1020 特有功能；辅助电源电压（110V AC vs 220V AC vs 24V DC）必须与原柜铭牌一致。
应用场景与行业案例
我在现场最怕发电机开机建压时报”AVR Fault — Measure Input Error”——量 PT 回路正常但 UNITROL 1010 板载 AD 采样全零，拔下卡看背面 AD 芯片脚位腐蚀（潮湿环境密封差）。这种时候你不希望重调 PSS 参数，拔旧插新、CMTool Upload（若能）或 Restore 备份 .ulo 文件、核对 CT/PT 变比、Run 模式投自动，最快 20 分钟恢复建压。
- 中小型水电/火电厂 自并励励磁系统 — 主励磁调节器 UNITROL 1010 控可控硅桥，原位替换保整定值及 PSS 参数不变。
- 燃气轮机/柴油机 发电孤网或并网 — 快速 AVR 响应（典型电压调节时间 <3s），老 OEM 机组标配 UNITROL 1000 系列。
- 钢铁厂 自备电厂 同步发电机 — 与厂用电快切配合，UNITROL 1010 做电压/无功调节，MRO 换卡恢复。
- 试验站/大中型同步电动机 励磁 — 他励方式下 UNITROL 1010 改设为 FCR 模式做恒定励磁电流控制。
真实案例：
西南某径流式小水电（2×12.5MW），汛期前开机试验建压至 80% 时机端电压波动大、AVR 切手动——CMTool 连 UNITROL 1010 报”ADC Ch.1 Saturation”。互换 B 通道（双通道配置一用一备）正常，确认 A 通道 UNS0121A-Z 控制板 AD 前端故障。库房有 NOS 库存同型号（V1 版，Uaux 220V AC），断电拔旧卡、插新、CMTool Connect → Restore Parameter Set（含 PSS2A 参数及 OEL 曲线）→ 核对 PT 变比 10000/100、CT 变比 2000/5 → 置 Auto 模式建压至额定。全程未重新做阶跃试验（保留了原整定），开机并网正常。值长说”这卡备份比程序还容易被忘——以后每半年导一次 .ulo”。
常见问题解答 (FAQ)
Q1：UNITROL 1010 控制卡支持热插拔吗？能带电拔插？
不建议。励磁调节器运行时拔控制卡可能导致脉冲输出不确定引发桥臂误触发或失脉冲跳机。正确：发电机解列→灭磁开关分→断调节器辅助电源→拔卡→装新→送辅助电→CMTool 下传参数→核对照闸→开机建压试验。双通道配置中备用通道可在线插拔但需确认主机正常承载。
Q2：UNITROL 1010 和 1020 能互换吗？程序/参数兼容吗？
物理尺寸及底座接口兼容。1020 是 1010 增强版（双冗余控制器、更多限制功能），1010 项目文件通常可下装 1020（升配）；反之 1020 含 1010 不支持功能时降配可能参数丢失。若原设计即 1010 建议买同型号 UNS0121A-Z V1，避免因未授权功能锁死。辅助电源电压范围必须一致。
Q3：换新卡后整定参数会丢吗？怎么恢复？
新卡 Flash 空。恢复方法：①CMTool / Unitrol Setup 用旧机备份的 Parameter File (.ulo/.upr) Restore 到新卡；②若旧卡尚能通讯可先 Upload 再下新卡；③无备份需按原整定计算书手动录入（慢且需 PSS 现场调谐——极力避免）。更换前务必确认持有最新参数备份。
Q4：CMTool 软件跑什么系统？连接要注意什么？
CMTool 较新版本支持 WinXP～Win10（部分老版 Unitrol Setup 限 WinXP/Win7-32bit）。连机用原装 RS-232 编程电缆（通常 NULL-Modem 9pin 线）或以太网（1020 后选件）。PC COM 口设 9600-8-N-1 或按卡内默认值，关防火墙测试。建议用 CMTool “Read from Device” 先做全读存档。
Q5：怎么鉴别拆机件/库存件好坏？有什么坑？
重点：①上电面板 LCD/LED 显示 ABB Logo 及 SW Ver（Config Mismatch 新卡正常），无 Err 死锁；②CMTool 能 Online 读到 Device Info / Option Code / Parameter List；③让卖家提供上电显示+参数读取截图；④查背后多芯插头/光纤脉冲口无烧蚀氧化。控制卡本体耐用但电解电容老化（老批次）可致电源打嗝——优先买 NOS 未拆封或 A 级测试件标明 CMTool 在线通过。
