产品详情

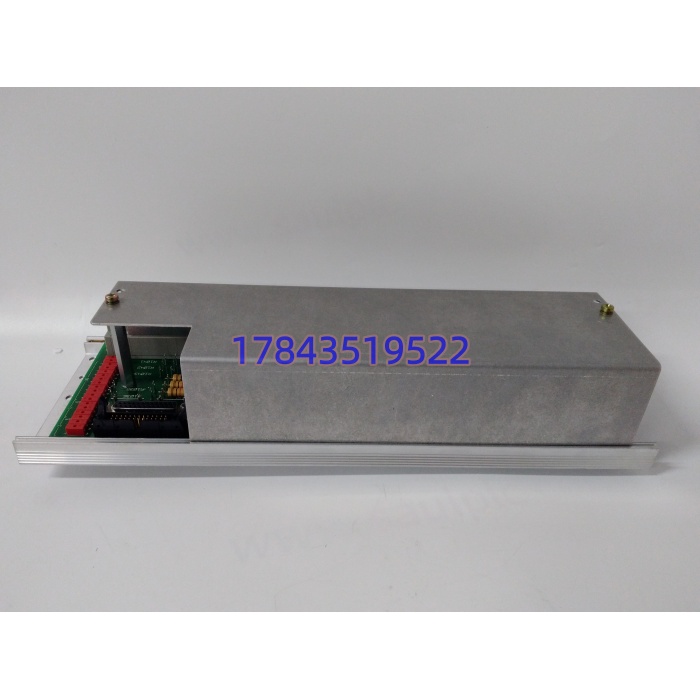

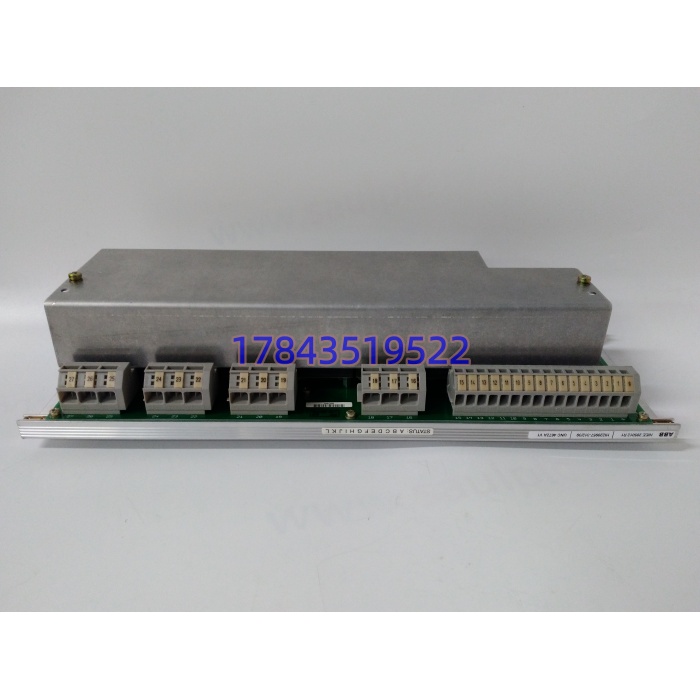

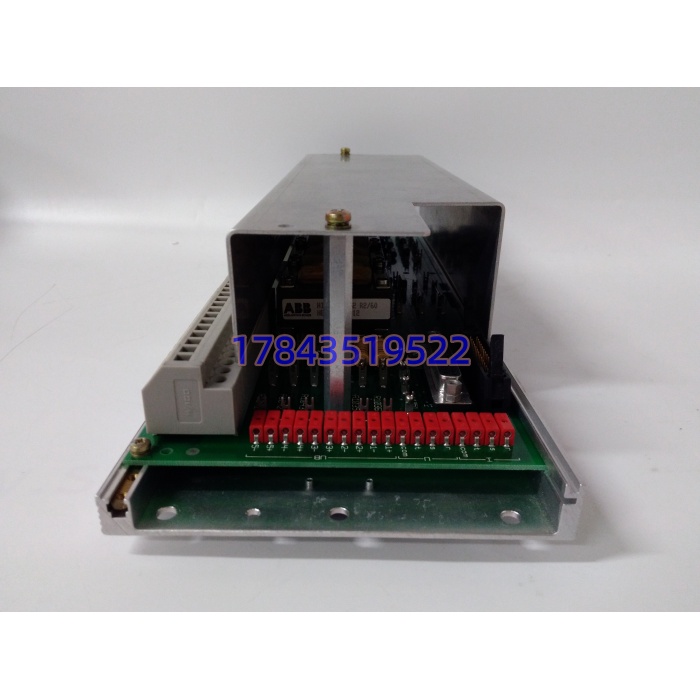

· 型号：UNC4672A V1（HIEE205012R1 / HI220957-31239）
· 品牌：ABB
· 系列：UNITROL 1000 / UNITROL 5000 励磁调节器模拟量前端板
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 板卡型号 | UNC4672A V1 |
| 订货号 | HIEE205012R1（R1=特定 EMC/元器件修订） |
| 内部追溯 | HI220957-31239（ABB 工厂工序批号，非独立销售型号） |
| 板卡类别 | 模拟量输入/输出接口与信号调理板（非 CPU、非通信适配器） |
| 适用系统 | ABB UNITROL 1000、UNITROL 5000 数字励磁调节器 |
| 模拟输入 | 多路 AI（机端电压/电流、励磁电流/电压、温度），公开资料标 8AI 量级，具体路数以原厂 BOM 为准 |
| 模拟输出 | 多路 AO（AVR 指令、指示信号），含 4 继电器输出型配置变体 |
| 信号精度 | ≤0.1% FS（16bit 量级 A/D） |
| 隔离电压 | 输入/输出/逻辑地间 2.5kVAC（光耦+变压器隔离） |
| 响应时间 | <1ms 通道级 |
| 供电 | 背板 +5VDC / ±15VDC（不独立外供 24V，市面标 24VDC 多为经销商误植） |
| 安装 | 欧式插卡，插 UNITROL 机箱指定槽位 |
| 工作温度 | -25℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5–95% RH 非冷凝 |
| 尺寸重量 | 约 180×140×30mm / 0.55kg（依批次，HI220957 追溯标签纸印 2.3lb 者属海外拆机包装标） |
| 自诊断 | 板载 OK LED + AVR 主机侧通道合理性判据 |
| 认证 | CE / UL（依出货批次） |
产品介绍
从 A 场景痛点切：励磁系统老法师有句话——”算法再牛，前端采不准就是瞎励”。UNC4672A V1 干的就是最前一道关：发电机机端电压经 PT 进来先在这块板上分压滤波，电流互感器二次量做幅值变换，转子温度走隔离放大，全部 16bit 量化后送 AVR 的 DSP 算 PID 和 PSS。严格来说 R1 修订版（HIEE205012R1）相对早期裸版主要动了 EMC 器件和某颗运放停产替代，功能映射一致，但直接拿非 R1 老裸板替在线 R1 件，在雷暴多、开关操作频繁的站里可能 SOE 里偶发”测量越限自检”，查一周查不到。某个西南水电厂碰过，UNITROL 5000 大修后励磁电流显示每隔几天跳一次 0.3% 毛刺，换信号线、查屏蔽都无效，最后定位到 UNC4672A V1 板上一颗调理运放温漂，备件柜里那张是早期非 R1 版，插上去毛刺还在，调同 R1 件才消。
它的供应链价值在”励磁不能盲”四个字。TCO 算一笔：一台 300MW 机励磁前端板漂移导致误强励，灭磁开关动作一次，转子退磁重励耗时半天+机会成本几十万；而一张 UNC4672A V1 二手件报价不过几千。UNITROL 在役机组，这块板归 A 类，在线每柜锁 1 张同 R1 冷备，工程站存好该机柜的 I/O 量程组态截图——换板不是插上就活，AVR 侧要核对 AI 零点和满度补偿系数是否沿用旧板 EEPROM 里的标定数据，不然电压闭环会偏。
应用场景与库存策略
模拟前端板最阴的故障：不是死板，是”零点慢漂”——机端电压显示比表计低 0.4%，运行以为 PT 二次线松，查了一轮发现是板上基准源老化，AVR 按偏低值控励磁，长期无功出力偏保守没人察觉。
- 火电/水电 UNITROL 5000 励磁柜：AVR 前端采样唯一入口，非它不可因槽位和 PT/CT 二次端子基座绑死。建议在线每柜备 1 张同 HIEE205012R1 冷备，EEPROM 标定数据归档。
- 调相机组励磁：无功动态响应快，前端精度直接决定进相深度。建议 A 类 Last-time-buy 2 张封库。
- 老厂 UNITROL 1000 延寿：早期裸 UNC4672A 非 V1 版在跑的，备件优先找 V1/R1 但验收允许降代，固件映射一致即可。建议备 1 张周转。
- 海外 EPC 备件包：业主 Spec 点名 HIEE205012R1 后缀。建议供应商发货前拍板卡正面激光标+HI220957 追溯标同框照。
- 备件商混发高发：市场把同号写成”AC800M 32DI 卡””MB3000 通信适配器””ACS800 控制卡”的极多，采购规范强制附”UNITROL 机箱槽位照+板卡正面 V1 刻字+HIEE205012R1 标”。
真实案例：2023 年云南某 250MW 水电厂，#2 机 UNITROL 5000 大修后并网友好，但三天后 AVR 录波里机端电压反馈每隔几小时有 1 个采样点掉 5 个字（约 0.15%）。运行按”通信干扰”处理，查 MB3000 总线、查屏蔽接地没结果。两周后一次甩负荷试验，电压闭环在 95% 处抖了一下，PSS 动作报警。停机能拔板时发现 V1 板上靠近 PT 输入通道的一颗金属膜电阻引脚有细微裂纹（运输振动老伤），冷备柜里那张是 同 R1，插回后录波干净。事后把”励磁前端板在线备 1 张同 R1 + 大修必做 AI 通道标准源比对”写进检修规程，PM 工单加：每 6 个月灌 0/50/100% 量程标准电压查零点满度。
