产品详情

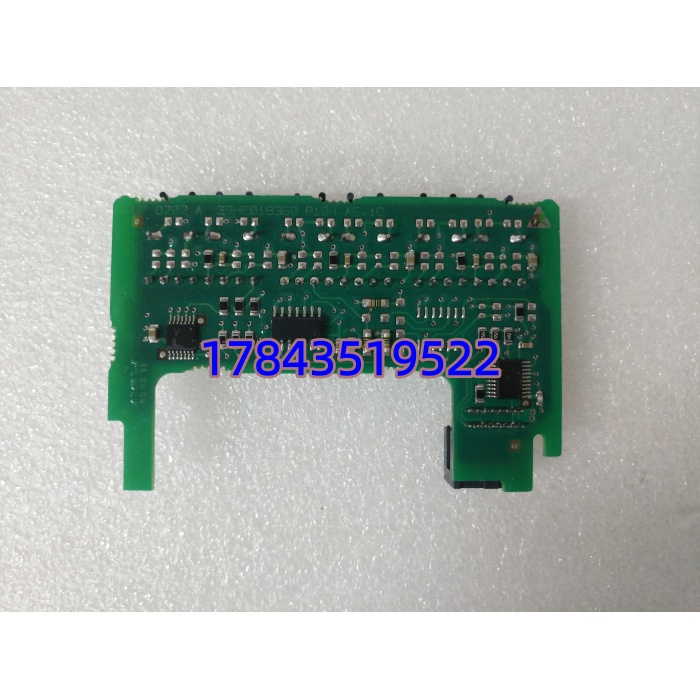

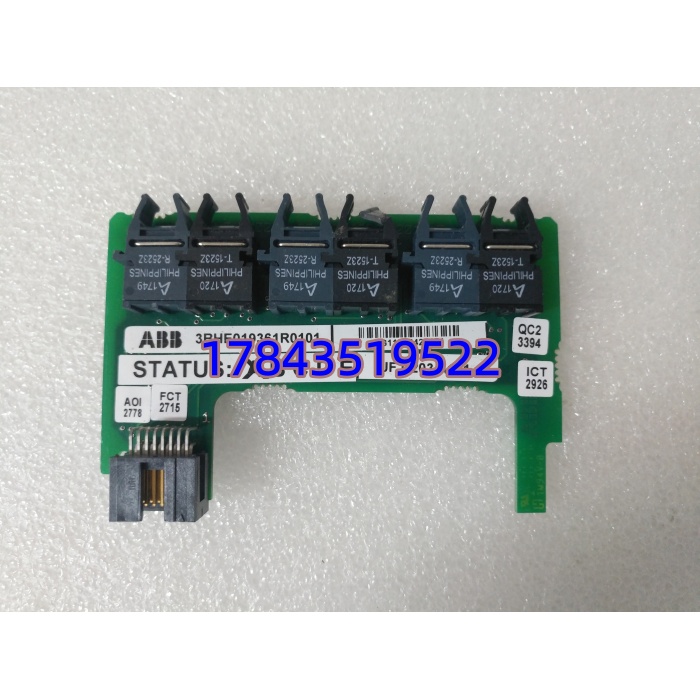

· 型号：UFD203A101（3BHE019361R0101）
· 品牌：ABB
· 系列：ACS6000 中压传动系统 IGCT 驱动单元（Gate Unit / Interface Board）
规格参数
- 产品型号：UFD203A101，ABB 内部编码 3BHE019361R0101
- 用途：IGCT（Integrated Gate-Commutated Thyristor）门极驱动与监控接口板，用于 ACS6000 / ACS5000 系列中压变频器
- 适配 IGCT：通常与 5SHY 系列 IGCT 配对（如 5SHY 35L4502 等，具体以柜内原装 BOM 为准）
- 配套模块：需配合 IGCT 阳极电源单元（如 CD-PWS / CD-PM 系列功率段）及光纤触发回路使用
- 信号接口：多路光纤收发端口（Tx/Rx）连接主控 PEC/PEM 板，接收 PWM 触发命令并回传状态/故障
- 保护功能：IGCT 导通/关断监测、di/dt 异常检测、欠压/过流反馈上报至主控
- 工作电源：由柜内驱动电源单元供给（通常为 DC 低压隔离电源，具体电压依 ACS6000 柜型—常见 ±15V/+5V 隔离供电，需核对现场图纸）
- 指示灯：板载 LED 指示 Ready / Fault / Trigger 状态，方便柜门观察或排障
- 安装方式：插入 ACS6000 功率单元专用插槽，通过镀金欧式插座与背板互连，需按扭矩锁紧固定螺钉
- 工作环境：工作温度 -25～+70℃（存储 -40～+85℃），湿度 5%～95% 无凝露
- 电磁兼容：符合 IEC 61000-4-2 ESD、IEC 61000-4-4EFT 等工业标准
- 认证：CE / cULus（依具体批次），满足 IEC 60721-3-3第 3 类环境等级
- 物理尺寸/重量：标准 Eurocard 尺寸（约 233×160mm 级，依实际板型），约 0.3～0.5kg
产品介绍
UFD203A101 是 ABB ACS6000 系列中压变频器里 IGCT 功率器件的门极驱动接口板，夹在主控 PEC/PEM 板和 IGCT 之间——上端收光纤 PWM 触发令，下端通过低感同轴缆驱动 IGCT 门极，同时把 IGCT 的开关状态、di/dt 异常通过光纤回传给主控。它本身不做功率变换，没有散热片，但它是”IGCT 的大脑开关”，坏一块整桥臂直接报 Gate Fault 跳闸。
坦白讲，这类驱动板比 CPU 更娇贵。我现场遇到过新板插上去就报光纤链路异常——最后发现是旧柜子光纤头脏了，不是板子问题。换 UFD203A101 时一定顺手清洁发射/接收光纤端面（无水乙醇+无尘纸），别让一根脏光纤浪费你半天。
应用场景与行业案例
中压变频柜里 IGCT 驱动板失效，表现是启动即报”Gate Unit Fault”或”Fiber Loss”，有时伴随直流母线预充电失败。这种故障不会自己好，硬复位也没用，必须换板。停机损失往往按小时算——矿山提升机、水泥磨主传一停，上下游全堵。
典型场景：
- 矿井提升机/皮带输送机（ACS6000 3.3kV/6kV）：IGCT 逆变桥 UFD203A101 驱动板，任一通道故障整机封锁脉冲，冗余设计不存在，必须立换。
- 水泥/冶金主风机中压变频软起：长期运行后驱动板光耦老化导致偶发误报 Gate Fail，更换后消除。
- 船舶电力推进 / 港口岸电变频装置：紧凑型 柜，UFD203A101 配合 5SHY IGCT，维护窗口短需备件即插即用。
- 水电站辅机/泵站大型循环水泵变频：潮湿环境加速接插件氧化，定期轮换备件降低突发故障率。
真实案例：华北某铁矿主井提升机， 驱动 6kV 异步电机。某早班启动自检报”Gate Unit A-phase Fault”，复位无效。拆柜查 A 相上桥 ——LED 无 Ready 灯，测量驱动电源输入正常，基本判板子死。库房有之前淘的测试良品（同 3BHE019361R0101 版本），断电拔旧插新，清洁三根光纤头，上电自检 PASS，试运行 OK。从报修到恢复提升不到 40 分钟。老师傅念叨：”这破板子平时不坏，一坏就让你知道什么叫非计划停机，以后每套柜子必须留一块。”
