描述
产品详情

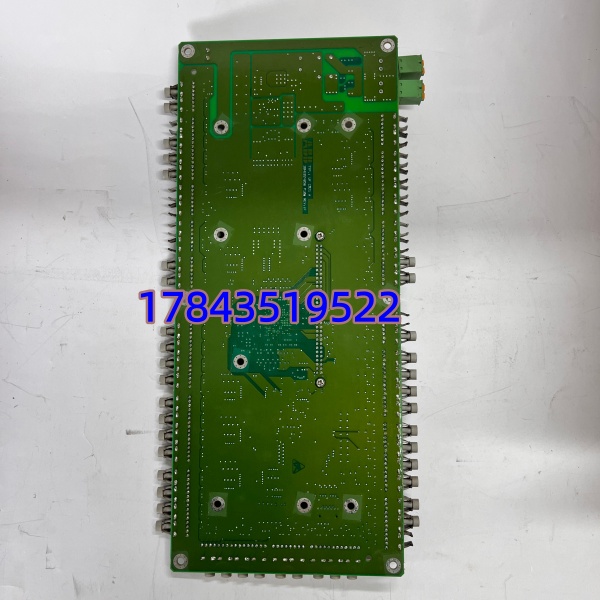

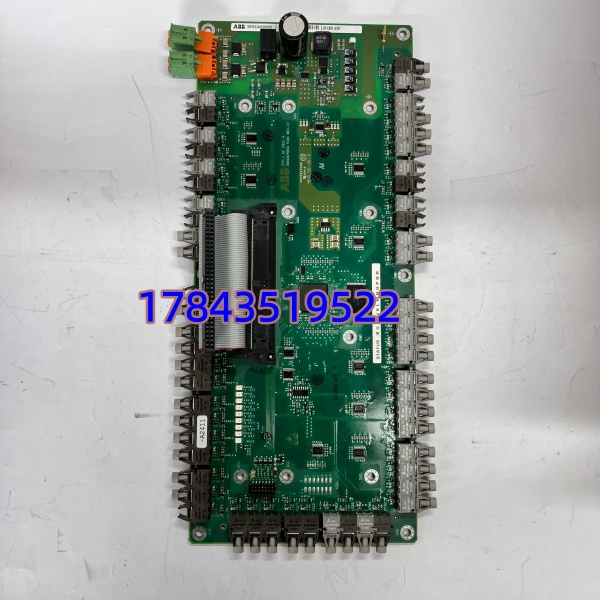

· 型号：UFC921A101
· 品牌：ABB
· 系列：UNITROL 5000 / AC 800PEC 静态励磁系统（Power Interface Board INT-2）
规格参数
- 完整型号：UFC921A101 3BHE024855R0101 Power Interface & Supply Board（INT-2）
- 适用系统：ABB UNITROL 5000 励磁调节器、AC 800PEC 发电机静态励磁装置
- 输入电源：DC 110V / 220V（宽压范围 DC 85–250V），部分版本兼容 AC 85–264V 50/60Hz（以铭牌为准）
- 输入保护：反极性保护、过压/过流保护、防雷浪涌抑制、EMI 滤波
- 电源输出：多路独立隔离 DC 24V（典型 18–32V 可调），每路带独立过流保护，单路故障不影响其余路
- 隔离耐压：输入侧 ↔ 全部输出侧 ≥ 2.5kV～5kV AC（1min，依励磁柜配置）
- 信号接口：急停 DI、跳闸允许 DI、电源故障 DO（无源干接点）、电源状态反馈至 PPC907BE 主控
- 状态指示：前面板 PWR（输入正常）、24V OK（各路输出正常）、ERR（故障告警）LED
- 配套板卡供电对象：PPC907BE 主控 CPU / UAD142A01 模拟采样 / UFD203A101 光纤分配 / GVC736CE101 脉冲驱动 / PCD232A IO
- 表面处理：Conformal Coating（三防漆），耐潮湿及轻微腐蚀性气体
- 工作温度：-25～+60℃（励磁宽温工况）
- 存储温度：-40～+85℃
- 相对湿度：5%～95% RH（无凝露）
- 安装方式：励磁主控柜/功率柜机架插槽安装或螺钉固定（部分柜配 DIN 导轨适配器）
- 防护等级：IP20（柜内安装），净重 ≈0.5–0.7 kg
- 认证：CE、IEC 61000 EMC、RoHS，符合变电站励磁强电磁抗干扰标准
产品介绍
UFC921A101 是 ABB UNITROL 5000 和 AC 800PEC 励磁系统里的电源接口分配板（INT-2），说白了就是励磁柜控制部分的”供电心脏”。它吃柜内 DC 110V/220V，经过滤波和 DC/DC 变换，给 PPC907BE 主控、UAD 采样板、UFD 光纤分配板和 GVC 门极驱动板分别供隔离 24V——各路互相独立，某块负载短路不会拖死整个励磁调节器。
和 PPC907BE（AVR 主控 CPU）或 UFD203A（光纤脉冲分配）不同，这板不跑控制算法，只管干净稳定的隔离电源+安全联锁（急停/跳闸允许）。坦白讲，现场最容易忽略的就是它——电容老化导致某路 24V 跌落，表现成”采样板偶发复位”或”光纤口闪断”，查半天找不到根因。替换时注意它和主控板有软握手，版本严重不匹配可能报电源通讯告警。
应用场景与行业案例
痛点切入
我遇过一回：300MW 机组励磁屏报间歇性”AVR Power Supply Degraded”，无硬故障但调节器切手动。拆出 UFC921A101 量各路 24V，其中一路带 UAD142A01 采样板的输出在 22.1V～25.3V 大幅纹波——板上 DC/DC 模块滤波电容干涸。临时并外部线性电源验证后确认是这块板，换掉恢复。这类毛病不常报死故障，但足够让你励磁品质下降甚至切手动，属于隐蔽性单点故障。
典型场景
- 火电厂/水电厂同步发电机 UNITROL 5000 励磁调节柜 — 为 AVR 全系控制板提供隔离 24V，非它不可因原厂 5kV 隔离和多路独立保护无法用通用开关电源替代
- 工业自备电厂燃气轮机静态励磁系统（AC 800PEC）— 配合 PPC907BE 主控，需与系统固件版本匹配握手
- 冶金大型同步电动机励磁柜 — 高湿多尘环境靠 conformal coating 和三防漆防爬电
- 抽水蓄能机组励磁改造项目 — 老旧 UFC921 停产，需 NOS（New Old Stock）或测试合格拆机件做冷备
真实案例
西南某水电厂年度定检，老师傅按惯例摸励磁柜各板温度——UFC921A101 明显比其他板烫。万用表测输入 DC 220V OK，但 24V 输出中一路仅 21.8V（标称 24V±5%）。因无显性报警未立即停机，但预防性更换（库房有一片冷备）。断电拔旧插新，核对跳线设置与原板一致，上电各路 24V 输出稳在 24.05V/23.98V，主控 PPC907BE 自检通过。事后解剖旧板，输入侧滤波电容 ESR 已翻倍。定检班长感慨：这板五年一查，电容先挂，不换迟早误事。
