描述
产品详情

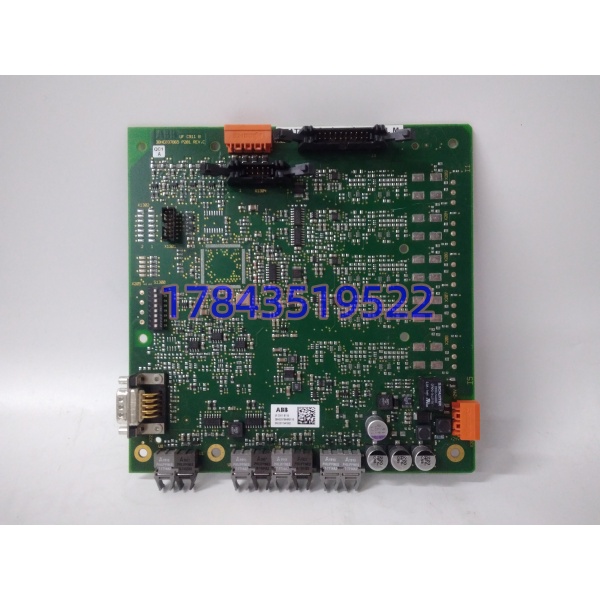

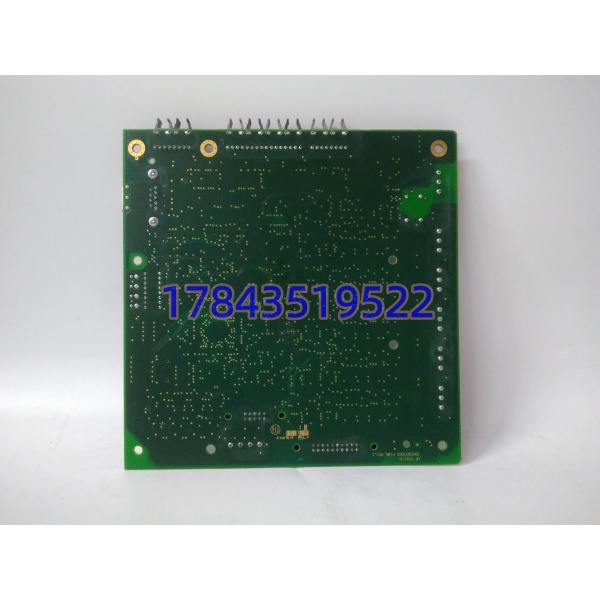

· 型号：UFC911B110（3BHE037864R0110）
· 品牌：ABB
· 系列：UNITROL 5000 / 6000（Digitric 500 生态）
规格参数
| 参数项 | 规格值 |
|---|---|
| 件号归属 | ABB 3BHE 励磁/电力电子树（UFC911 系） |
| 插槽形态 | UNITROL 调节柜 Eurocard 专用槽（非 VME/DIN） |
| 处理器 | 高性能 DSP（UFC911 系，较老 UFC721BE101 提速+扩内存） |
| 内存 | 板载 RAM+Flash（存放 .par 参数文件+控制算法，具体容量依 Rev） |
| 背板供电 | 24V DC（18-32V），典型 5-10W |
| 模拟前端来源 | UAD206A101 / ADCVI / UAD215 隔离放大后 PT/CT 数字量进背板 |
| 下行接口 | 背板总线至 COB-02/CCI PCD231B；光纤至脉冲放大板 |
| 控制任务 | AVR（PID+PSS 2B/4B）、过励反时限、低励圆、V/Hz、定子电流限制 |
| 冗余 | 1:1 热备（Hot Standby），主备同步，故障切换 <100ms 无扰动 |
| 指示 | RUN / ERR / COM / CH-ACTIVE LED |
| 隔离 | 控制侧-功率侧光电隔离 ≥1500V AC 典型 |
| 配置工具 | Unitrol 工程软件（ToolboxST 类）下装 .par 参数文件 |
| 安装 | 调节柜门内 Eurocard 导轨+面板螺钉，非热插拔（切备件后停该通道电再换） |
| 工作温度 | 0~+55℃ |
| 尺寸重量 | ≈233×160×20mm / 0.3-0.5kg |
| 认证 | CE/UL，随 UNITROL 6000 整体 IEEE 状态 |
产品介绍
UFC911B110 在 UNITROL 6000 柜里的位置是“励磁调节的大脑级运算核”：机端 PT 100V、CT 5A 经 UAD206A101 隔离采样送进来，板载 DSP 跑电压有效值计算→和设定值比偏→PID+PSS 算触发角→经背板/光纤送 COB-02 和脉冲放大级去 SCR 门极。它和前几轮聊的 PDD500A101（同系控制处理板，部分柜型分工重叠）、PPC907BE（老励磁主控 CPU）、GVC736CE101（门极驱动接口）构成“采样→运算→脉冲执行”三级：UAD206A101 是眼，UFC911B110 是脑，GVC736CE101 是手。
B110 尾号必须钉死：UFC911B106 / B108 / B110 是同系硬件步进，固件功能集不互刷——原柜是 B110 收 B108 回去 Unitrol 软件会报“Config Error / HW mismatch”，强行刷变砖。它是 UFC721BE101 的后继（处理更快、内存更大），但跨代替换要 ABB 升级包确认，不是插上就认。
和商家页乱标拆穿：
- “800xA 冗余 CPU PowerPC 256MB/512MB 跑 Control Builder M”→错，UFC911B110 不插 800M 机架，不跑 IEC 61131-3；
- “CS31 总线 Pt100 温度模块 1500V 隔离”→错，CS31 是 AC 800F 老总线，UFC911 不走 CS31，也不采 Pt100；
- “DIN 轨双以太 Modbus TCP 通信网关”→错，它是 Eurocard 励磁卡不是 DIN 轨网关。
应用场景与行业案例
我处理过最典型的一次：水电厂 UNITROL 6000 运行备通道 UFC911B110 的 ERR 灯偶闪，主通道正常。Unitrol 诊断读日志“EEPROM 参数块校验重试 3 次”，但 .par 文件还在 Flash 里没丢。背景是这块 B110 是 2014 年装机，EEPROM 写寿命到，偶发参数块读错触发自检告警，主通道没切但备通道随时可能同步污染。
- 水电励磁：UNITROL 6000 调节柜双 UFC911B110 并 1:1 热备，非它不可，因为 AVR 算法锁死 UFC911 系，换 800M 的 PM 卡不认 UAD206A101 送的 PT/CT 流。
- 火电汽机励磁：同柜型，PSS 2B 模型在 上跑，电网低频振荡阻尼靠这块 DSP 的运算周期。
- 核电 UNITROL 6000 Nuclear 版：双通道+附加后备手动， 做主通道 AVR，SIL 级别按核电工况提。
- 冶金自备电厂：老 UNITROL 5000 升 6000 时 UFC721BE101 换 ，需 ABB 出升级包重刷 .par 并做冗余切换演练。
前年西南某梯级水电站，年度检修做冗余切换试验，主→备切过去后备通道报“AVR parameter mismatch”起不来。背景是上次换备卡时工程师只下装了控制算法没Reload 原 .par 参数文件（过励反时限、PSS 增益、PT 变比都在 .par 里），备卡跑默认参数当然和主卡不一致。后来从主卡 Unitrol 软件 Export .par→停电切备件权限→插新 （同 B110）→Load .p备卡插上去从来没验过**是现场最常见坑。
