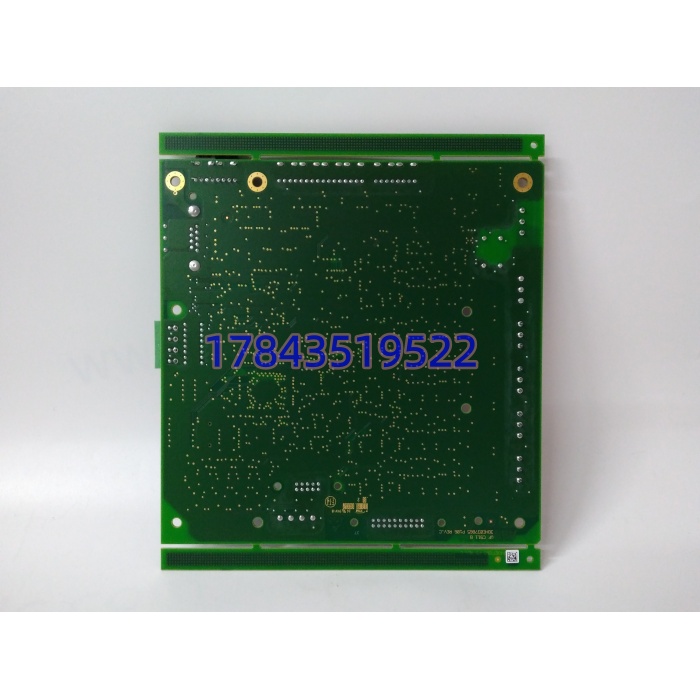

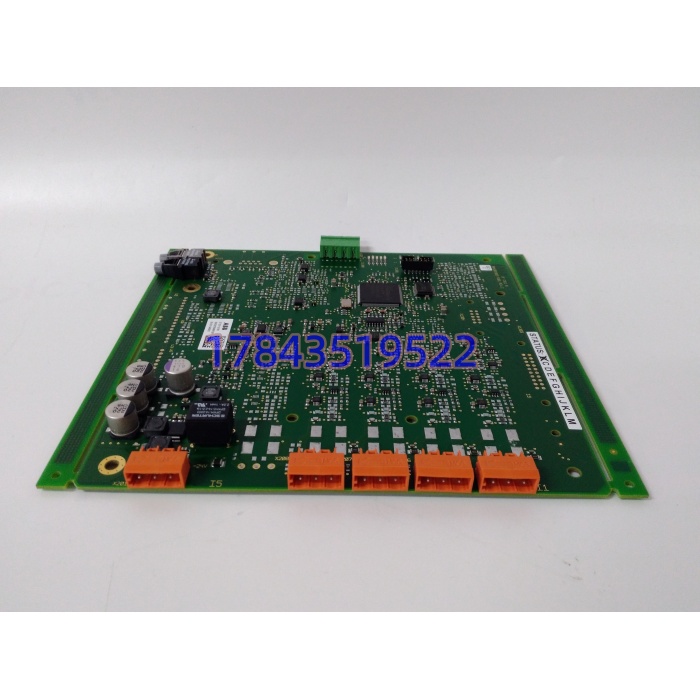

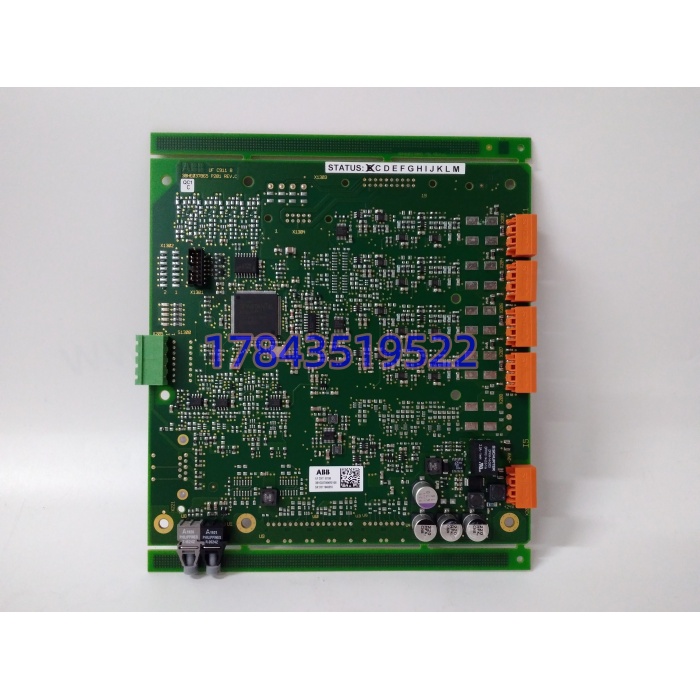

产品详情
· 型号：UFC911B108 3BHE037864R0108
· 品牌：ABB
· 系列：AC 800PEC（AC 800M 家族的高性能分支，面向电力电子控制）
规格参数
| 参数项 | 规格值（以原厂手册为准） |
|---|---|
| 产品定位 | AC 800PEC 主 CPU 模块，电力电子级硬实时控制 |
| 处理器架构 | ARM 应用处理器 + FPGA 协处理 + DSP 运算核，三核并行 |
| 扫描周期 | 最快 10 μs（任务级可设 10 μs / 50 μs / 100 μs / 1 ms） |
| 程序内存 | 256 MB DDR RAM + 512 MB Flash（典型） |
| 数据内存 | 64 MB 非易失 SRAM（电池后备） |
| 通信接口 | 2× 10/100Base-TX 以太网、2× 光纤端口（ABB 专有协议）、RS485、CANopen |
| 扩展总线 | PEC 背板高速总线，连接 I/O 子模块（UFC71x/UFC72x 等） |
| 支持协议 | Modbus TCP/RTU、PROFIBUS DP、IEC 61850、ABB DriveBus、光纤阀控协议 |
| 冗余特性 | 支持 1:1 CPU 热备，切换时间 <50 ms，无扰动切换 |
| 供电 | 24 V DC 冗余（18–36 V DC），典型 15 W，最大 25 W |
| 隔离耐压 | 通信端口↔逻辑 1500 Vrms；现场总线间 500 Vrms |
| 诊断功能 | 三级看门狗（硬件+软件+通信）、LED 状态指示、内置自测 |
| 安装 | PEC 机架专用槽位（最左侧主控制器位） |
| 工作温度 | 0–55 °C（运行），−40–70 °C（存储） |
| 湿度 | 5–95 % RH 非冷凝 |
| 防护等级 | IP20 柜内 |
| 认证 | IEC 61508 SIL 3、CE、UL、DNV/GL（依批次） |
| 固件版本 | B108 = Rev B 硬件第 8 版，固件与参数文件 .par 绑定 |
产品介绍
UFC911B108 是 ABB AC 800PEC 里干”硬活”的那颗大脑。普通 PLC 扫一个 PID 要 1 ms，它最快 10 μs——因为内部不是单颗 CPU 死扛，而是 ARM 跑操作系统和通信、FPGA 管高速 I/O 和时间触发、DSP 专算矢量控制/励磁算法，三拨人各干各的再同步。它不跑梯形图那套，Control Builder M 里用的是图形化功能块（FUPLA）加 C 代码，面向的是”一个采样周期内必须出结果”的电力电子场景。
跟 AC 800M（PM864/PM865）比，UFC911B108 的差异化在于时间确定性和算力密度：PM865 扫周期最快 1 ms，适合过程控制；UFC911B108 到 10 μs，适合电机控制、励磁、直流输电阀控。跟西门子的 SIMOTION 或 TDC 比，它的生态绑在 ABB 传动和励磁产品线里，参数文件（.par）跟硬件版本强关联，B108 的固件不能往 B106 上刷，反之亦然。
应用场景与行业案例
凌晨被叫去钢厂轧机传动柜，十次有七次是 UFC911B108 的 ERR 灯红闪。这种 CPU 坏起来不像普通 PLC 那样”停了就停了”，而是 FPGA 跟 ARM 之间握手失败，DTC 算法还在跑但位置反馈丢包，电机转矩抖一下，活套张力瞬间崩，钢带断。最坑的是有时候 RUN 灯还绿着，但光纤阀控链路已经不通了。
- 中压变频器 ACS6000/ACS1000：UFC911B108 做主控制器，跑直接转矩控制（DTC）算法，10 μs 内完成定子磁链估算和开关表查表，非它不可是因为普通 PLC 做不到微秒级磁链观测。
- 发电机励磁 UNITROL 6000：AVR 自动电压调节卡就是它，采集机端 PT/CT、算 PID + PSS + 限制器、经光纤发脉冲给晶闸管整流桥，SIL3 认证过电网公司入网。
- 柔性直流输电 HVDC Light：阀基电子设备（VBC）里 管 MMC 子模块电容均压和调制波分发，光纤口直接连几千个 IGBT 子模块。
- 风电变流器全功率型：双馈/直驱变流器的网侧+机侧控制，FPGA 管 PWM 发波，ARM 管电网故障穿越逻辑。
- STATCOM/SVC 动态无功补偿：10 μs 级电流环响应，电网电压跌落到 20% 时 10 ms 内满出力支撑。
真实案例：前年华北某 2250 mm 热连轧，精轧 F4 机架传动报”FPGA communication lost”，操作台活套瞬间松垮，钢带打折。维护查 ACS6000 柜， 的 ERR 红闪、COM 橙闪。拔板看背面光纤连接器，TX 口有轻微灰尘（车间粉尘大），但真正病根是板载 FPGA 配置 Flash 里一帧比特翻转——单粒子效应或者老化漏电，导致 FPGA 加载后跟 ARM 握手失败。库房翻同号备件（3BHE037864R0108），先让工艺把 F4 切旁路、断传动 24 V 控制电，拔旧插新，Control Builder M 连上从原工程下装 .par 参数文件（注意：B108 固件版本必须跟原柜一致，不能拿 B106 的 .par 硬刷），光纤链路重建后 DTC 算法恢复。轧钢班长说：”这卡一抖，废一卷板就是二十万，比卡钱贵一千倍。”
