描述
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | 直流电压检测与光纤脉冲接口板 |
| 订货号 | 3BHE037864R0106（UFC911B106 标准号） |
| 适用系统 | ACS6000 中压传动、UNITROL 6000 励磁、LCI 负载换相逆变器 |
| 电压检测范围 | DC Link 典型 0-5200V（经外部分压网络），板上采样 0-10V 对应满量程 |
| 采样精度 | ≤±1% FS @ 25℃，温漂 <0.05%/℃ |
| 输入阻抗 | 高压侧分压网络总阻值约 MΩ 级（具体依柜体分压比设计） |
| 光纤接口 | 多路 LC/ST 光纤口（依版本 4-8 路），TX 发 PWM 脉冲，RX 收状态/故障 |
| 光纤类型 | 多模 62.5/125μm，波长 850nm，速率依协议（MBP 或自定义） |
| 通信功能 | PWM 脉冲转发、故障回报、光链路监测、脉冲丢失检测 |
| 逻辑供电 | 典型 24V DC（18-30V 允许）；部分版本背板提供 ±15V DC 给模拟电路 |
| 功耗 | 典型 8-12W，峰值 ≤15W |
| 保护功能 | 输入过压钳位、光纤断链报警、板载 Watchdog |
| 三防涂层 | 聚氨酯 conformal coating，防潮/防盐雾/防霉 |
| 安装方式 | 功率柜内专用插槽或 DIN 导轨，由机笼定位销导向 |
| 工作温度 | -10~+55℃（运行），-40~+85℃（存储） |
| 认证 | CE / UL / CSA / 符合 IEC 61800-5-1 |
| 尺寸 | 约 233×160×20mm（依版本，带前面板手柄） |
| 重量 | 约 0.6-0.8kg |
| 状态 | ABB 官方已列入成熟/逐步退市，市面以库存/拆机为主 |
产品介绍

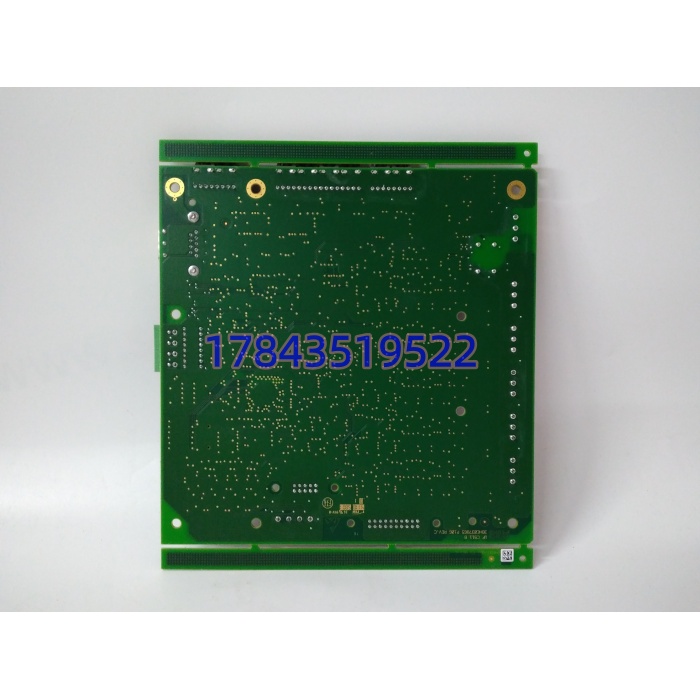

UFC911B106 是 ACS6000 和 UNITROL 6000 这类大家伙里面真正”摸高压”的板子之一。它干的活分两头：一头从直流环节取电压信号，经过精密分压和隔离放大，告诉主控”现在 DC Link 上是几千伏”；另一头通过光纤跟 IGCT 功率单元对话，把主控算出来的 PWM 脉冲传下去，再把功率单元的故障状态报上来。它不直接扛几千伏（分压电阻在柜体上，不在板上），但板上走的信号一旦出错，后果是从”误报过电压”到”IGCT 炸裂”都有可能。

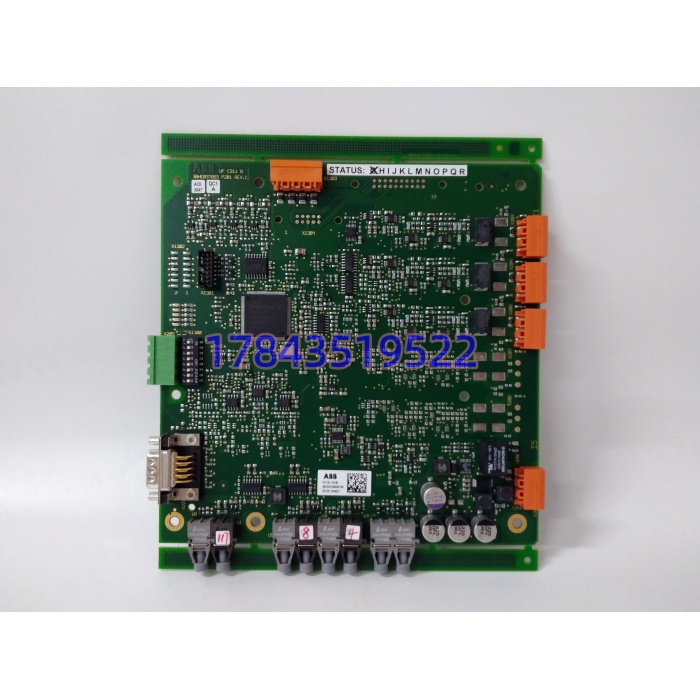

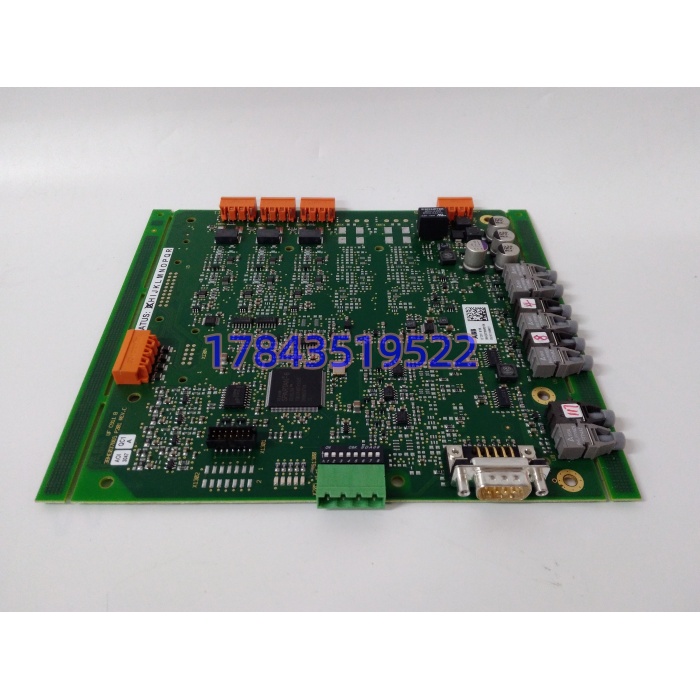

坦白讲，这板子在备件市场被抄参数的商家搞得面目全非，搜出来一堆页把它写成”ABB PLC 模拟量卡””ACS800 备件””S800 I/O 模块”，甚至跟 AC 800M 的 AI/AO 卡混在一起。真货铭牌写 ABB、UFC911B106、3BHE037864R0106，板子上能看到一排高压隔离光耦、几颗光纤收发器、精密金属膜电阻网络，没有网口没有 BNC 没有端子排（接线通过背板连接器）。和 UFC911B101/B102 比，B106 的固件版本、分压比系数、光纤协议可能有差异，不是随便哪个 UFC911 都能插进去就用的。竞品差异就一句：第三方”兼容板”或通用高压检测模块，精度和温漂做不到 ABB 原厂的水平，在 IGCT 这种容不得半点延时的场合，省一块板的钱可能赔一台功率柜。
应用场景与行业案例
我在现场遇到过最吓人的：某矿山半自磨机 ACS6000，运行中突然报”DC Overvoltage”跳闸，工艺参数明明正常。查了一圈以为是分压电阻老化，最后发现 UFC911B106 上一颗采样光耦的增益随温度升高漂移了 3%，DC Link 电压被估高了 200V，触发了软件过压保护。板子没坏，但误报了。
典型场景：
- 矿山半自磨机主传动：ACS6000 驱动 8MW 同步电机，UFC911B106 实时监测 DC Link 电压，光纤下发 PWM 脉冲给 IGCT，毫秒级响应负载冲击。
- 水泥厂回转窑主驱：窑体惯性巨大，启停过程 DC Link 电压波动剧烈，UFC911B106 的采样精度和响应速度决定了会不会误触发过压/欠压保护。
- 海上平台压缩机变频：UNITROL 6000 励磁系统里 采集励磁变压器二次侧电压，精度直接影响发电机端电压稳定性。
- 长输管线泵站变频：大型离心泵软启动过程中 DC Link 充电曲线由 全程监控，防止预充电电阻过热或电容过压。
- 冶金轧机主传动：可逆轧机频繁加减速，DC Link 电压因回馈能量泵升， 的检测速度决定了制动单元何时介入。
真实案例：2022 年华北某铁矿，半自磨机 ACS6000 运行中三次无故报”DC Link Overvoltage”跳闸。旧 拆下，板上分压电阻网络测量值正常，但光耦隔离放大器的偏置电压随温度漂移。备件库翻出 2013 年库存 3BHE037864R0106 密封件，旧板拍铭牌比对版本号，新板插槽、上电、光纤对接、DC Link 电压校准（用高压探头实测对比），全程 45 分钟。恢复运行后连续一个月无跳闸。电气主任说”这板子不吭声，但它一抖，8000kW 电机说停就停”。后来我们把功率柜空调从 25℃调到 22℃，板子工作温度稳定在 40℃以下，再没出现过温漂误报。
