产品详情

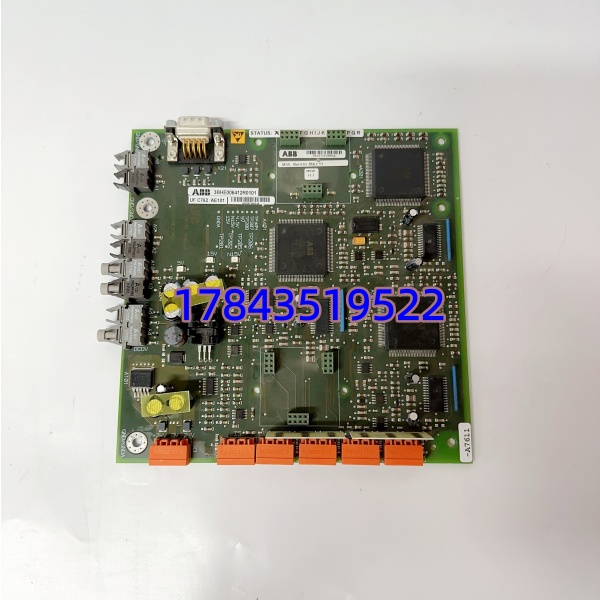

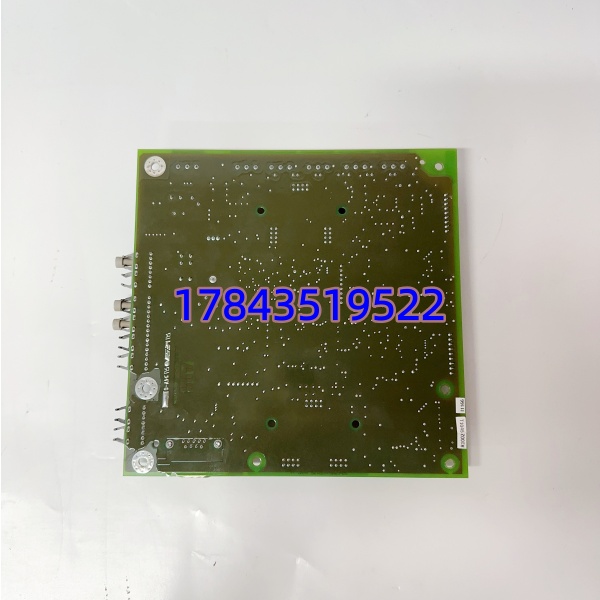

· 型号：UFC762AE101
· 品牌：ABB
· 系列：AC800PEC（HiE800 平台）/ UNITROL 6000 励磁系统 / ACS6000 大功率传动
规格参数
- 产品型号：UFC762AE101
- 订货号（Article No.）：3BHE006412R0101
- 模块类型：AC800PEC 控制处理单元（Control Processing Module / UFC 板）
- 适用系统：ABB UNITROL 6000 励磁控制装置、AC800PEC 驱动控制器、Megadrive-LCI、SFC 静止变频启动装置
- 处理器：ABB 定制高性能 RISC/DSP 实时处理器，专用于 μs 级 Fast Loop（PWM 生成、励磁调节）
- 内存：板载 Flash + SDRAM（具体容量依固件版本，用于存放控制程序、参数、SOE 缓存）——以原厂手册为准
- 背板供电：24 V DC（标称 18–32 V DC，由专用底板/机架供给）
- 典型功耗：约 10–18 W（依负载及光纤激活数量）
- 通信接口：4× 光纤 SFP 端口（连接远程 I/O 如 P800 系列或功率单元，电气隔离）＋ 1× RJ45 以太网 Service Port（调试/下载）
- 背板总线：专用于 AC800PEC 机架，与 PM8xx 或励磁底板通信，不可用于普通 AC800M 机架
- 指示灯：RUN（绿）、ERR（红/黄）、Link/Act（各光纤口 LED），用于快速判断启动状态
- 工作温度：0℃ ～ +60℃（柜内强制风冷，高温降额需核对热设计）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5% ～ 95%（非冷凝）
- 安装方式：插卡式，锁定于 AC800PEC 或 UNITROL 控制柜专用导轨/插槽
- 防护等级：IP20（模块本体，须装于柜内）
- 认证/标准：CE、IEC 61508SIL 3 能力（系统整体认证，以项目安全手册为准）
- 配套软件：ABB PEC Tool / UNITROL Engineering Tool（UET）进行组态、下载与在线诊断
产品介绍
UFC762AE101 是 ABB 大功率励磁（UNITROL 6000）和 AC800PEC 传动系统的”大脑”——跑 AVR（自动电压调节器）、PSS（电力系统稳定器）和 PWM 脉冲计算，通过光纤 SFP 口与就地 I/O 及晶闸管触发单元通信，彻底隔离高电压侧干扰。和 AC800M 的 PM86x 不同，它专为电力电子快速闭环设计，扫描周期可到微秒级，普通过程控制卡干不了这事。
坦白讲，现场九成情况买它是因为励磁屏报”UFC Communication Lost”或开机 UFC 灯不亮/RUN 不亮——直接整体替换。有一点要注意：换完新板要用 UNITROL Engineering Tool 或 PEC Tool 从原系统做 Database Restore（或从旧板 EEPROM/CF 卡读出参数烧入），板子本身不带机组整定参数，不灌参数励磁合不上闸。另外 AE101 版固件向下兼容多数 UNITROL 6000 R2.x/R3.x 机柜，但如果是 15 年前的初代 UNITROL 建议先问 ABB 有无 boot PROM 兼容性问题再下单。
应用场景与行业案例
痛点切入
水电/火电机组励磁屏开机自检报”UFC Fault—No Response”，RUN 灯不亮，复位无效。UNITROL 6000 整柜除 UFC 板外功率部分、CT/PT 测量板通常完好，就这块 DSP 板因长期通电或柜内积热导致处理器挂掉。停机等原厂交期 12 周不现实——找个测试好的 UFC762AE101 插进去、灌参数、核对 AVR 设定，半小时恢复并网。
典型场景
- 火/水/核电机组励磁控制（UNITROL 6000） — 发电机 AVR+PSS 核心 CPU，光纤隔离抗 PT 侧干扰，非它不可因普通 PLC 扫不到 μs 级 PWM 环
- 大型轧机/矿井提升机主传动（ACS6000 / Megadrive-LCI） — 平台主控制器，处理矢量控制与转矩给定
- 静止变频启动装置（SFC） — 用于燃气轮机组变频启动控制，要求高实时性及光纤 I/O 扩展
- HVDC 换流站辅助控制（特定 PEC 架构） — 部分早期工程用 作阀控接口
真实案例
西南某 2×300MW 水电厂，#2 机 UNITROL 6000 励磁屏开机时报”UFC not responding”，RUN LED 灭、ERR 慢闪。运行人员复位电源无效，初步判断 UFC762AE101 板 DSP 死。原厂 EOL 交期 10 周，找渠道调一块测试良品 AE101 版。拆旧板（注意先断 24V 机架电源、放静电），插新板，通过 UET 从笔记本 Restore 原参数备份（.par + project），核对 PT/CT 变比、AVR 限幅值无误后合励磁开关——一次建压正常，全程停机不到 40 分钟。老师傅感慨：”这卡贵是贵，但机组多停一小时损失够买三块。”
