产品详情

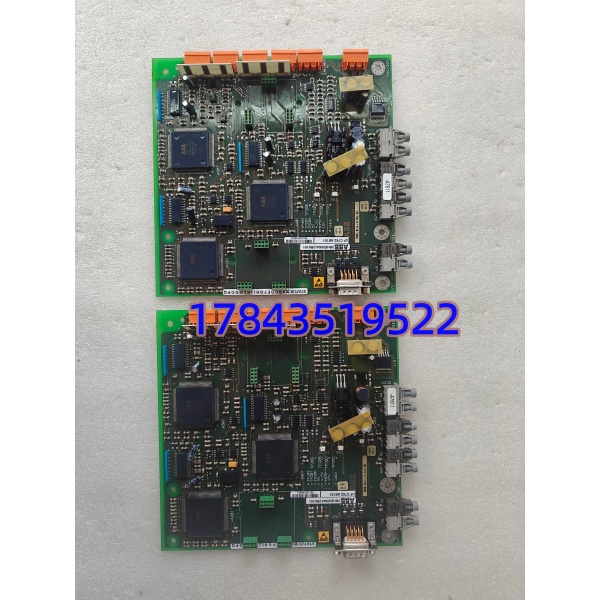

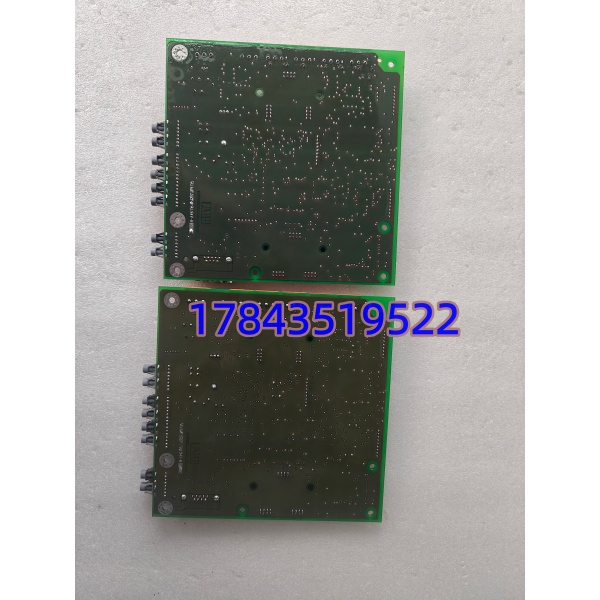

· 型号：3BHE006412R0101（板标号 UFC762AE101）
· 品牌：ABB Ltd.（瑞士/芬兰原产，Large Drives & Systems 部门）
· 系列：ABB ACS6000 / ACS6000C / ACS5000 高压 IGCT 变频器 — Gate Unit 控制板（配合 GUS 门极单元及 5SHY IGCT 使用）
技术参数
- 完整物料号：3BHE006412R0101（ABB Global Article Number），板面印 UFC762AE101，有时后缀带修订字母如 -A / -B（功能兼容向上）
- 板卡类型：IGCT Gate Driver Control Board（门极驱动控制与状态监测板），属 ACS6000 驱动栈中层——上游接主控 AINT-2/AINP 光纤，下游驱动 GUS（Gate Unit Slave）脉冲变压器触发 IGCT
- 适用传动平台：ABB ACS6000、ACS6000C（紧凑型）、ACS5000 系列 IGCT 拓扑中压/高压变频器；部分 SAMI Drives 老平台经核对亦可配
- 配套功率器件：ABB 5SHY 系列 IGCT — 典型 5SHY35L4510（4.5 kV / 4000 A)、5SHY4045L000x（需核对驱动版本兼容矩阵）
- 信号接口（上行）：2～4 路光纤接收 PWM 指令 + 状态查询（依相臂配置），光波长典型 850 nm / 1310 nm 依系统，速率 ≤10 Mbd
- 信号接口（下行）：多芯扁平/排线至 GUS 门极单元，传递开通/关断脉冲及负压关断参考
- 保护监测：IGCT 去饱和检测（Desat）、门极电源欠压/过压监测、IGCT 结温 NTC/Pt100 反馈、硬件脉冲封锁（Block）输出
- 辅助电源输入：DC 24 V（典型取自功率柜控制电源模块），内部生成 ±15 V / +5 V 供光耦与逻辑；功耗 ≈8～12 W
- 隔离耐压：控制侧↔功率侧 ≥4 kV（光纤+脉冲变压器双重隔离），符合 IEC 60664-1加强绝缘
- 状态指示 LED：PWR（辅助电源 OK）、RUN（与主控同步）、FAULT（保护动作锁存）、RDY（IGCT 待触发）、TEST（自测模式）
- 配置元件：板载 DIP 开关设驱动节点地址（多 IGCT 并联/多相臂区分）、测试点（TPxx）供示波器量测门极脉冲宽度/幅值
- 安装方式：功率柜驱动层架插槽式或螺柱固定（依具体 ACS6000 功率单元结构设计），带接地弹片接柜内 PE 干线
- 工作温度：-25 ～ +70℃（工业级）；存储 -40 ～ +85℃；5～95% RH 无冷凝
- 认证标准：CE、UL、IEC 61000-6-2 EMC，符合 IEC 60747 功率半导体驱动接口相关指引
- 尺寸 / 重量：约 195×125×28 mm（依版本） / ≈0.28 kg
- 必查配套件：通常与 IGCT 管芯(5SHYxx)、GUS 门极单元、吸收电容、钳位二极管同柜维护；驱动板故障排查建议先读 ACS6000 Event List 中 Gate Fault / Desat / Supply Fail 代码
产品介绍
（场景痛点切入——从”主轧线无预警跳 Gate Fault 追查到驱动板光耦漂移”谈备件 ROI）
华东某 2050 mm 热连轧主传动（ACS6000C IGCT 拓扑 6 kV / 5SHY35L4510）运行第十三年，梅雨季偶发”Gate Unit Fault – Desat”跳闸——IGCT 本体、GUS 脉冲变压器测试均 OK，最终锁定 UFC762AE101 上一枚接收光耦老化致关断检测阈值漂移。换新后故障消失再未现。这块板在功率柜里十年安静，但一旦参数漂移或元件失效引发误闭锁，整条轧线瘫几分钟就是七位数降负荷损失。它是高压传动真正”A 类单点”——比 IGCT 本体故障率略高且难预判（无前置温升报警），某个项目里碰过同类板卡因柜内变频器谐波加热致电解电容 ESR 升高引发欠压误报，提前 LTB 囤货救过急。
ABB 对 ACS6000 早期驱动板部分 PN 已收紧 LTB 窗口或转 NOS-only，原厂新单基本关单，市面流通 NOS（原厂剩余新库存）和拆机测试良品。按 ABC 分类属 A 类极低周转极高停损备件，建议有在役 IGCT 高压传动按”每功率相臂（U/V/W）备 1 件共享池，重要单整流/逆变柜独备 1 件”做 LTB——多相同传动平台共享池按 N 柜备 ceil(N/2)+1 件（最低全场备 1 件）。新项目选 ABB ACS5000/ 新代 IGCT 平台，老线维护窗口抓紧锁货。
替换与升级建议
✅ 直接替换
- 同 PN 3BHE006412R0101（UFC762AE101，任意兼容修订后缀如 -A/-B 向上兼容）——物理安装孔位、光纤接口类型、DIP 节点地址定义、IGCT 配对逻辑完全一致。断电等直流母线放电完毕（≥10 min）→ 拔光纤与辅助电源端子 → 松固定螺丝取旧板 → 装新板固定、恢复光纤（注意 TX/RX 不反接）、接 24 VDC 辅助 → 上电观察 READY/RUN LED → 进 DriveWindow / Drive Composer 做 Gate Test（单脉冲触发 IGCT 确认门极波形与开通时间正常）→ 无 Fault 再退出测试模式投载。
- 注意：换新后建议读回原存储 Gate Parameters（Delay / Desat Threshold / Negative Gate Voltage），确认一致；做静态触发检查。
⚠️ 软件兼容（需核兼容矩阵）
- 其他 3BHE006412Rxxxx 不同修订后缀——物理兼容但通常新修订版向下兼容老 IGCT，向上不一定。若供应只能提供新修订版需确认 IGCT 型号（含 Revision）在 ABB 驱动板-IGCT 兼容矩阵内，必要时微调节驱动参数（死区/Desat 门槛）。老板换新 IGCT 新代同理需验证。
- IGCT 功率半导体本身（5SHY35L4510 等）——不能替驱动板；两者互补。故障时分别排查：先查 UFC762AE101 LED / 光纤链路 / 辅助 24 VDC，再测 IGCT 本体 Vf / 阻断耐压。
❌ 硬件不兼容
- ABB IGBT 驱动板（3BHB 系列对应 IGBT 平台）——IGCT 与 IGBT 门极电荷要求/去饱和检测机制不同，物理不能替。
- 普通通用触发板——无 IGCT 专用 Desat + 温度监测 + 光纤链路，强行搭接会致 IGCT 直通炸毁。
