描述
产品详情
· 型号：ABB UFC762AE101（订货号3BHE006412R0101）；B&R 8AC110（典型8AC110.60-3）
· 品牌：ABB（UFC762AE101，Process Automation）；B&R / Bernecker+Rainer（现ABB Machine Automation Division，2017归入ABB）
· 系列：ABB Freelance 800F / AC 800F DCS CPU模块（UFC762AE101）；B&R ACOPOS系列伺服驱动器CAN接口插件模块（8AC110）
规格参数
- ABB UFC762AE101（3BHE006412R0101）：
- 产品类型：Freelance 800F / AC 800F DCS系统主控CPU模块（插卡式，UFC=Unit F Controller）
- 制造商：ABB Switzerland Ltd.（原厂过程自动化线）
- 处理器：32位RISC CPU，专用实时操作系统（RTOS），布尔指令扫描0.1 µs（典型值，根据官方Datasheet）
- 内存：8 MB RAM（程序+数据+通信缓冲），支持最多1024 I/O点（本地+远程S800 I/O）
- 通信接口：2×Profibus DP主站（9针D-sub，电气隔离），1×RS-232调试/下载串口，可扩展以太网/Modbus TCP via CI801/CI803
- 冗余：支持双UFC762AE101热备（配合TB820V2冗余底板），切换＜50 ms无扰动
- 供电：机架背板24 VDC（18–30 VDC），典型≤15 W，无风扇被动散热
- 机械：插卡约180×130×40 mm，重≈0.8 kg，IP20机箱内
- 环境：工作0°C至+60°C（柜内），存-40至+85°C，5–95% RH非冷凝
- 工程工具：Freelance Engineering Tool（IEC 61131-3：FBD/LD/ST/CFC）
- 认证：CE/UL/cULus，EMC per IEC 61000-6-2，IEC 61131-2
- 严格来说，它只在Freelance 800F v2.x–v4.x支持，v5+推AC 900F/AC 1020，老UFC762不向下兼容新固件，升级需换整套控制器并以原厂手册为准

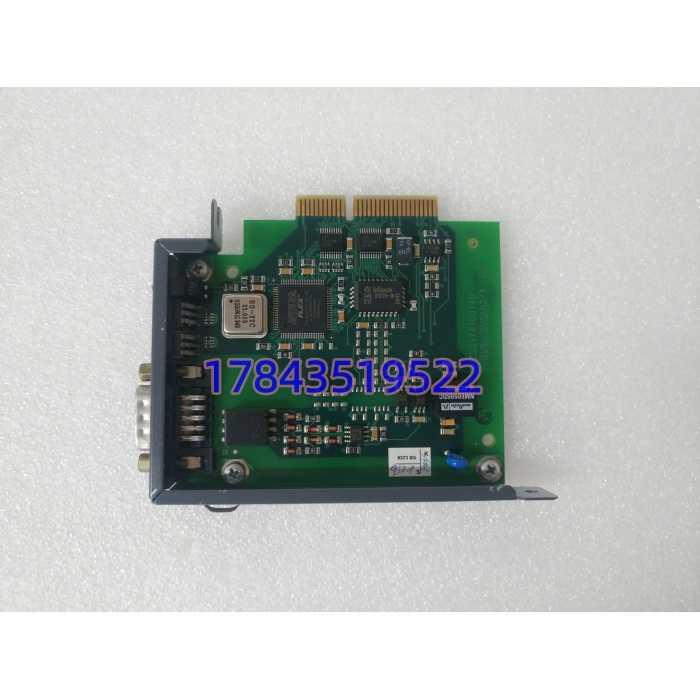

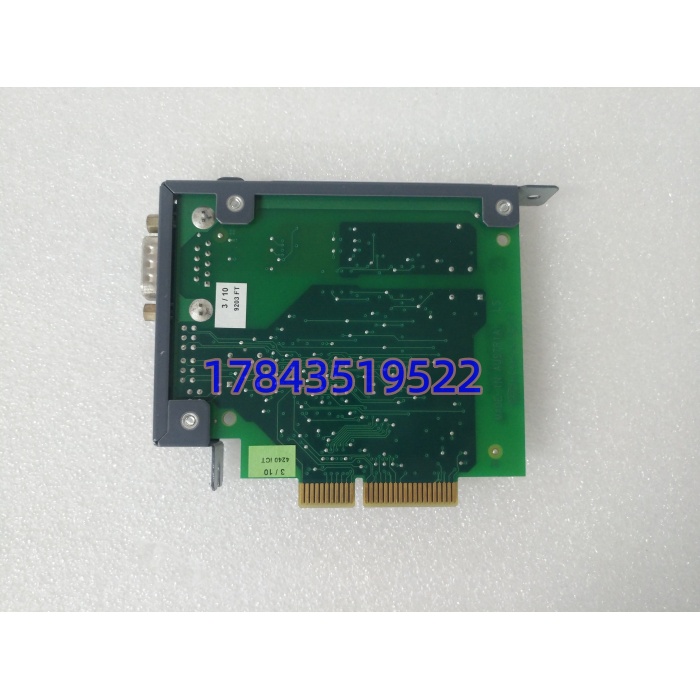

- B&R 8AC110（例8AC110.60-3）：
- 产品类型：ACOPOS伺服驱动器插槽插件模块，CAN接口（CANopen）
- 制造商：B&R（贝加莱，现ABB Machine Automation）
- 插槽：插入ACOPOS驱动器Slot 1（专用通信槽，非Slot 2/3 I/O插件）
- CAN接口：1路，9针D-sub公头，500 kbit/s，电气隔离，最大总线60 m
- 寻址：节点号通过模块上DIP开关设定（通常1–127）
- 指示：RXD/TXD LED（收发状态），助现场诊断
- 供电：由ACOPOS驱动器内部供，最大功耗0.7 W
- 机械：插卡约100×60×20 mm，重≈50 g
- 环境：工作额定5–40°C（最大55°C），存-25至55°C，5–85% RH
- 工程工具：B&R Automation Studio（配置CANopen节点+PDO/SDO）
- 认证：CE/UKCA/cULus E225616
- 严格来说，它只在ACOPOS（初代ACOPOS/ACOPOS multi）Slot 1支持，ACOPOS nextGen（ACOPOS P3）用不同接口模块不向下插8AC110，换前核驱动器型号并以原厂手册为准
产品介绍
从维护者视角切入：这两个东西常在同一条采购申请单里撞见，但干完全不一样的活——UFC762AE101是化工厂反应釜DCS的“脑核”，管温度串级PID和Profibus DP拉S800 I/O，挂了整柜过程失控；8AC110是隔壁包装线ACOPOS伺服插的CAN桥，把灌装头伺服轴同步到CANopen上，驱动器本身还在跑位置环，插件烧了伺服变孤岛但工艺主线不停。现场实测发现，老Freelance 800F柜旁常并排装B&R ACOPOS柜（过程+运动混线），采购容易把UFC762当“ABB伺服CPU”乱标，其实B&R 2017才进ABB，UFC762和8AC110物理不插同一背板、固件各管各的。作为库存经理，ABC分类里UFC762放A+（DCS脑核停机=批次报废），8AC110放B类（运动插件，驱动器冗余或单轴可硬点动过），两者Last-time-buy都关了——Freelance推AC 900F，ACOPOS初代推ACOPOS P3，原厂新件绝迹，MRO全拆机/翻新。
供应链价值在TCO错层：UFC762二手1500–5000元，一次DCS PID跑飞致反应釜超温批次废≈几十万；8AC110插件300–800元，CAN接口烧了灌装线停几小时≈几万。总拥有成本算下，按柜数UFC762备1件同Rev冷备（3BHE006412R0101 R0101 Rev C/D），按伺服柜数8AC110备2件插件冷备（插槽通用所有ACOPOS初代，Rev差影响小但DIP开关位置要记），比紧急调货时空运加拆机隐性故障（ RAM老化丢PID，8AC110 CAN隔离芯片打穿致驱动器通信FAULT）划算。自我纠正：渠道标“8AC110可替通信口”，纯属胡扯——一个插DCS机架背板一个插伺服驱动器Slot 1，物理电气全不通，采购时盯品牌线：ABB过程自动化vs B&R机器自动化虽同屋但备件池分开管。
应用场景与库存策略
停机损失视角：是Freelance 800F脑核，挂掉整柜DCS失控（反应釜PID飞/批次断/ESD硬旁路），8AC110是ACOPOS CAN插件，烧了伺服轴脱网但驱动器可硬点动过暂时不停线；两者原厂EOL，新件绝迹，拆机件交期国内1–5天跨境10–20天，且需同Rev固件匹配（Rev C柜插Rev E报Mismatch），8AC110 CAN隔离打穿常引雷入伺服炸驱动器通信，连续工艺/高速包装等不起一天DCS盲控或灌装不同步。
典型场景与备货建议：
- 精细化工反应釜+包装线混场：DCS柜Freelance 800F用跑温度串级+批次记录，邻柜B&R ACOPOS用8AC110插Slot 1做灌装头CANopen同步；非它不可因为过程PID绑定固件+伺服CAN配置绑定ACOPOS初代Slot 1，升级各花六位数起；建议按DCS柜备1件同订货号3BHE006412R0101同Rev冷备（柜旁静电袋+中心库终极），8AC110按伺服柜备2件插件冷备（通用初代ACOPOS所有8AC110变体，备时记DIP开关默认Node 1/2）， ABC A+，8AC110 ABC B。
- 食品饮料/制药灌装联动线：高湿清洗水进伺服槽氧化CAN口致通信FAULT；建议产线按B类设安全库存=2件8AC110插件，ROP触发条件是任轴报“CANopen Heartbeat Lost”持续10 s，立刻断电拔旧插新Slot 1（ACOPOS支持在线插拔插件？严格来说初代ACOPOS需断电插插件，别热插拔），送原插件做隔离芯片更换周转池。
- 造纸/印刷高速同步传动：B&R ACOPOS多轴CAN同步，8AC110插件老化致轴抖动套印偏；建议每大修周期（2–3年）做战略囤货2件8AC110+1件冷备，换时backup Freelance项目U盘（含PID/批次配方），换8AC110时记原DIP节点号（Automation Studio读或贴标在插件背面），供应商代管不现实（渠道散），自己封装备用放恒湿干燥柜（15–25°C，湿度＜50%）。
- 电厂辅机/输煤DCS+输煤皮带伺服纠偏：管输煤DCS逻辑，ACOPOS纠偏伺服用8AC110挂CAN；建议按装置独立配Buffer：=1件同Rev冷备，8AC110=2件插件冷备，换前核 Rev字母（R0101 Rev C/D），8AC110插前清洁CAN口异丙醇棉签防氧化短路。
真实案例：2026年2月，某太原周边制药厂反应釜Freelance 800F v3.2柜（3BHE006412R0101 Rev C）RAM老化致PID毛刺，批次温度漂±3°C两班；邻线ACOPOS灌装伺服8AC110（8AC110.60-3，Slot 1）CAN隔离打穿雷雨天报“Heartbeat Lost”，灌装头脱网停线。原厂EOL，采购在本地MRO调（Rev E新件，固件mismatch插不进v3柜）和8AC110拆机（标8AC110.60-2，电气同），连夜从西安调同Rev C校验件（库存经理三年前多囤的冷备，2200块锁柜），8AC110用现场备的插件冷备（记原DIP Node=3）。计划停机：先换—确认冗余备机Run，拔Profibus/背板插同Rev C，上电恢复PID；后断电ACOPOS拔旧8AC110插新（DIP Node=3同原），上电CAN Link绿恢复套印。事后算：冷备省批次报废≈35万，8AC110插件冷备省灌装停线4小时≈8万，反思只有一句——过程层DCS脑核和驱动层运动插件虽同屋（ABB+B&R）但生命周期/备件策略错层：按同Rev A+冷备，8AC110按插件B类多备两件通用初代，别混同一采购行里当“ABB通用CPU”管。
