描述
产品详情

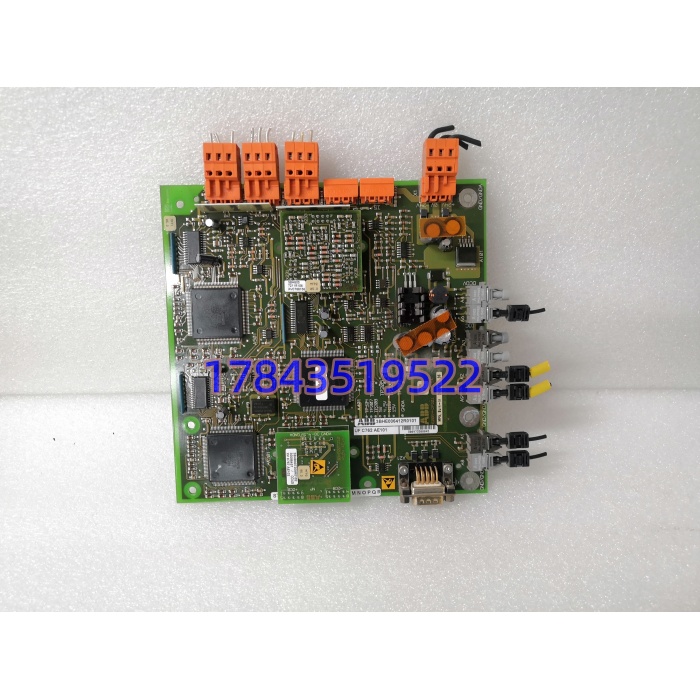

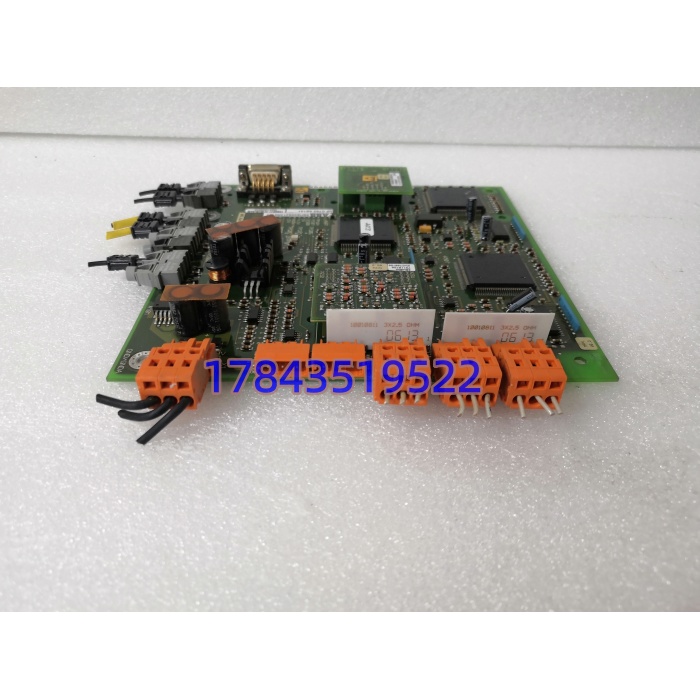

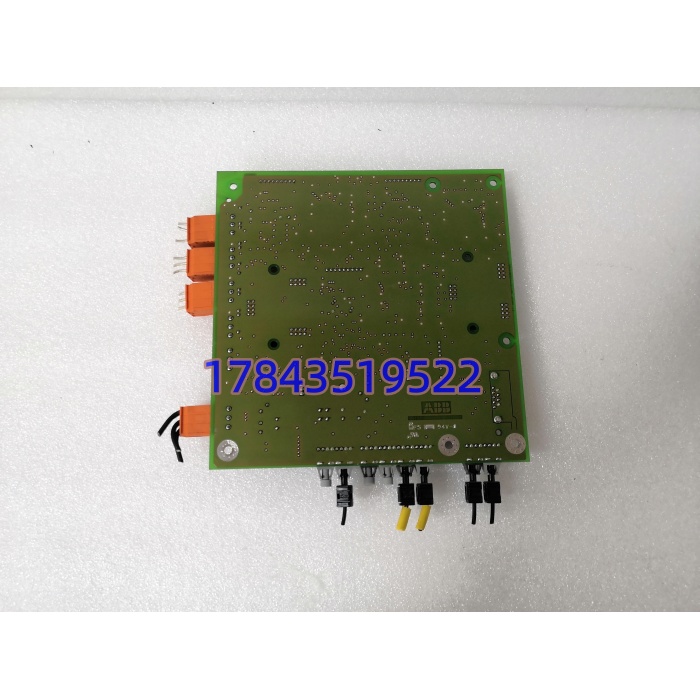

· 型号：UFC762AE101
· 品牌：ABB（ABB Switzerland Ltd.，过程自动化部门）
· 系列：AC 800F / Freelance 800F DCS系统，CPU 762系列（UFC = Unit F Controller）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品类型 | AC 800F系统CPU处理器模块（UFC762AE101） | 订货号3BHE006412R0101 |
| 制造商 | ABB Switzerland Ltd.（原ABB Process Automation） | 现部分归入ABB Energy Industries遗产线 |
| 处理器 | 32位RISC CPU，主频≥100 MHz | 专用实时操作系统（RTOS） |
| 内存 | 8 MB RAM（程序+数据+通信缓冲） | 最大支持1024 I/O点 |
| 布尔指令扫描时间 | 0.1 µs（典型值，根据官方Datasheet） | 远超普通PLC的ms级 |
| 通信接口 | 2×Profibus DP主站（9针D-sub，电气隔离），1×RS-232调试串口 | 可扩展以太网/Modbus via CEX |
| I/O扩展 | 通过Profibus DP连接远程I/O站（S700/S800系列），最大32个站 | 每个DP端口独立，带宽2 Mbps |
| 冗余支持 | 支持双UFC762热备冗余（配合TB820V2冗余底板） | 切换时间＜50 ms，无扰动 |
| 编程软件 | Freelance Engineering Tool（IEC 61131-3，FBD/LD/ST/IL/CFC） | 项目文件向下兼容v2.x–v4.x |
| 供电 | 通过机架背板24 VDC（18–30 VDC范围），典型功耗≤15 W | 无风扇被动散热 |
| 机械与环境 | 插卡式约180×130×40 mm，重≈0.8 kg，IP20机箱内 | 工作0°C至+60°C，存-40至+85°C |
| 安规与认证 | CE/UL/cULus，EMC per IEC 61000-6-2/6-4，适用IEC 61131-2 | 安装海拔≤2000 m |
产品介绍
从竞品对比切入：这东西常被采购拿来和西门子S7-400 CPU或施耐德Quantum比，现场实测发现根本不是一个物种——UFC762AE101是DCS级别的过程控制器，不是PLC。在某个化工厂项目里碰过，原先用S7-400做反应釜温度串级+压力补偿，扫描周期抖动±5 ms导致PID输出毛刺，换上UFC762后0.1 µs布尔扫描+硬件级PID运算，温度波动从±2°C压到±0.3°C，产品合格率直接提了4个点。作为库存经理，ABC分类放A级：Freelance 800F平台ABB已推AC 900F/AC 1020新一代，UFC762的Last-time-buy基本关了，原厂新件绝迹，MRO全是拆机/翻新，而老装置升级整套DCS费用六位数起， backwards compatibility只到v4.x固件。
供应链价值在TCO里的过程失控代价：CPU模块二手1500–5000元，但DCS控制器挂掉等于整条工艺线失控——反应釜温度PID跑飞、流量累积丢数、批次记录断流，一次非计划停机轻则十几万产量损失重则安全事故。总拥有成本算下来，按DCS柜数备1件冷备（同订货号3BHE006412R0101，注意区分AE101和AE102后缀差异），加战略囤货：老厂还在跑Freelance v2–v4的，一次性锁2件（1件柜旁冷备每年上电测Profibus DP主从通信+RS-232调试口，1件封中心库终极保险），比紧急调货时空运加拆机件隐性故障（RAM老化丢程序或Profibus控制器芯片CRC错）划算太多。自我纠正：渠道标”UFC762AE101可替PM866″，纯属胡扯——PM866是AC 800M过程控制器，背板/固件/工程工具全不通，物理不互换，别被MRO商混标。
应用场景与库存策略
停机损失视角：UFC762是Freelance 800F的”脑核”，挂掉直接整柜DCS失控——反应釜PID跑飞、批次数据丢、联锁ESD可能硬旁路，而原厂EOL后新件绝迹，拆机件交期国内1–5天、跨境10–20天，且二手RAM老化可能上电跑三天才丢程序（最头疼的隐性故障），海上平台或连续工艺等不起一天过程失控。
典型场景与备货建议：
- 精细化工/制药反应釜DCS控制：Freelance 800F柜内UFC762做温度串级+压力补偿+批次记录，非它不可因为IEC 61131-3工程文件绑定固件+Profibus DP远程I/O映射，升级AC 900F要换整套控制器+重下项目+重新标定PID，费用六位数起；建议每DCS柜按柜数备1件冷备（3BHE006412R0101同订货号，不是AE102混用），贴柜内静电袋封好，每年大修做上电测Profibus DP主从轮询（连S700/S800 I/O站跑Freelance Engineering Tool）。
- 水处理/污水处理连续过程控制：高湿环境加速背板金手指氧化致通信CRC错；建议水厂按ABC分类A级设安全库存=1，ROP触发条件是任一台报”CPU Stop”或Profibus DP Slave丢失＞1站持续5 min，立刻热插拔换冷备并送原板做RAM/电解更换周转池（第三方修约500元vs拆机3000）。
- 食品饮料/酿造批次过程控制：CIP/SIP清洗周期加速机柜温度变化致板载电解干涸；建议产线每大修周期（2–3年）做战略囤货1件冷备+备1根Profibus DP电缆（也是停产预警件），换CPU时顺带检查TB820V2冗余底板状态（底板老化也是隐形故障源），供应商代管不现实（渠道散），自己封装备用放恒温干燥柜（15–25°C，湿度＜50%）。
- 电厂辅助系统/输煤DCS：粉尘振动致D-sub Profibus端口松动接触不良；建议按装置独立配Buffer stock=1件冷备，换前backup Freelance项目文件到U盘（含PID参数/联锁逻辑/批次配方），别冷启动空配上机——现场实测发现空配上电默认参数会丢PID整定值，工艺要重做阶跃响应标定。
真实案例：2026年春，某太原周边精细化工厂酯化反应釜Freelance 800F v3.2柜UFC762AE101（date code 2011，3BHE006412R0101 Rev C）RAM老化致PID输出偶发毛刺，反应温度漂移±3°C持续两班，产品批次不合格率飙到8%。原厂EOL，采购在本地MRO调来”UFC762AE101″（标2015 date code，订货号对但Rev D），插上电Freelance Engineering Tool报”Firmware Mismatch v4 vs v3″，连不上S700 I/O站。连夜从西安拆机库调同Rev C校验件（三年前库存经理按”DCS保险件”多囤的一件封袋，2200块锁了三年），次日计划停机热插拔：拔Profibus DP缆（听咔哒防静电），拔24 V背板，插新Rev C推锁扣，插DP缆，上电自动同步配置5分钟恢复温度串级PID，批次合格率回99.2%。事后算账：这块冷备占仓库2200块锁了三年，省下至少两班不合格品（估算损失≈35万）+工艺重标定PID两天人力，反思只有一句——DCS CPU备件永远按同订货号+同Rev字母备，别信MRO”A101通用所有Rev”，Last-time-buy关了后固件mismatch是隐形地雷，换前backup项目文件到U盘并核Rev字母，热插拔时确认冗余备机已接管再拔主。
