描述
产品详情
· 型号：UFC762AE101
· 品牌：ABB
· 系列：UNITROL 6000 励磁系统 CVMI 板 / ABB AC800M 扩展控制处理模块（3BHE006412R0101）
规格参数
- 产品型号：UFC762AE101
- ABB 物料号（Ordering Code）：3BHE006412R0101
- 产品类型：CVMI — Control & Voltage Measurement Interface Board（励磁控制/电压测量处理板）
- 适用系统：ABB UNITROL 6000 静态励磁装置；部分配置可用于 AC800M / System 800xA 高速控制扩展机箱
- 供电电压：由励磁控制柜背板/机架提供，典型 DC 24V（允许 18–32V DC，以原厂机架手册为准）
- 处理器：工业级 DSP/微控制器（具体型号未公开，具浮点运算能力，执行 PID/AVR 算法）
- 模拟量输入：电压测量通道（PT 信号经前级隔离进入），励磁电流/机端电压采样，具体路数依 UNITROL 机箱配置
- 频率/转速输入：支持发电机转速/频率脉冲信号（来自测速探头或 PT 分频），做同期判别与超速保护逻辑
- 数字量 I/O：经背板连接至端子排，含励磁投退命令、灭磁开关位置、故障复归等
- 触发脉冲接口：与功率柜门极控制单元通过内部总线或光纤连接（依励磁柜型）
- 通信接口：背板高速系统总线连接主控 CPU；部分版本带 RS-232 调试口或内部 CAN
- 电气隔离：模拟量/数字量通道与低压控制侧光耦及磁隔离（典型隔离电压 ≥1500V AC，需核对原厂图纸）
- 状态指示：板载 LED — PWR（电源）、RUN（运行）、ERR/FLT（故障），便于柜内目检
- 安装方式：UNITROL 6000 控制机架专用插槽（导轨锁定或螺钉固定插卡）
- 工作温度：0℃ ～ +55℃（部分资料标注 -10～+60℃，建议以随货手册为准）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%～95% RH（无凝露）
- 防护等级：IP20（须安装于励磁控制柜内）
- 尺寸/重量：约 200–260 × 100–150 × 20–30 mm，净重 ≈ 0.3–0.6 kg（依具体版本）
- 认证：CE、IEC 60255、符合 EMC/LVD（以批次 COC 为准）
产品介绍

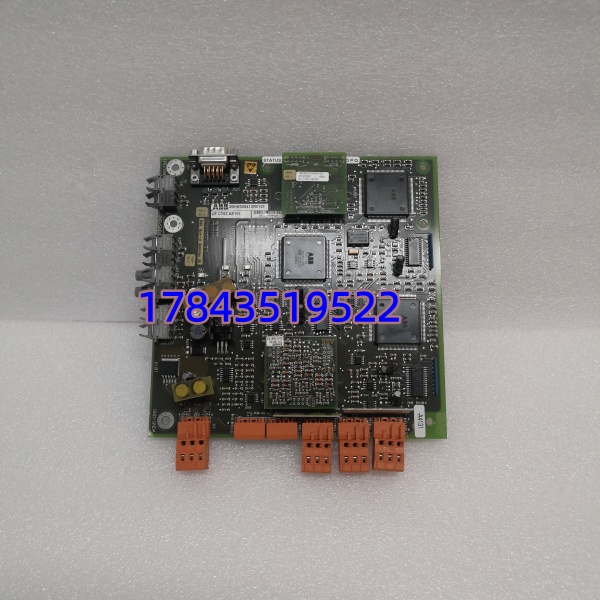

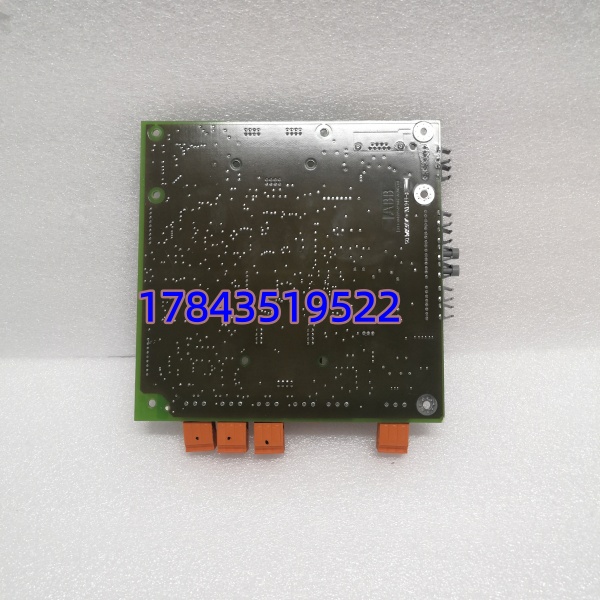

UFC762AE101（3BHE006412R0101）是 ABB UNITROL 6000 励磁控制装置里的 CVMI 处理板——简单说就是 AVR 算法的”协脑”加信号调理前端。它负责把 PT/CT 来的机端电压、励磁电流模拟量做隔离采样和数字化，处理频率/转速信号，跑自动电压调节器（AVR）和限制器逻辑，再通过背板把触发指令送给功率柜门极单元。在带 AC800M 的扩展配置里也作高速闭环控制分担主 CPU 负载。
有一点要注意：市面有人把它标成”AC800F CPU”或”ACS6000 驱动板”，那是误导。它不独立运行控制程序，必须插在对应 UNITROL 或 AC800M 扩展机箱背板上与主控配合。换件时 Revision 号（R0101 等）尽量与原板一致，不同 Rev 固件可能不兼容，别盲目混用。
应用场景与行业案例
痛点切入
我处理过一台 50MW 自备电厂 UNITROL 6000 报”CVMI Communication Loss”，励磁退出自动切换到手动，无功大幅波动。查下来是 UFC762AE101 板上一颗电解电容老化导致 5V 内核电压跌落，背板握手超时。这种故障不会烧保险，只是偶发通信中断——最难查，但后果是直接逼停 AVR 自动调压。
典型场景
- 火电厂/水电厂同步发电机励磁柜——UNITROL 6000 标配 CVMI 板，非它不可因需与励磁主控背板及功率柜光纤触发匹配。
- 冶金/化工企业自备机组励磁改造——替换老化 UNITROL 早期版本 CVMI，需核对 Revision 与软件版本兼容。
- 大型变频传动（ACS6000 系）控制扩展机箱——作高速闭环处理板，分担主控制器实时任务（较少见，需确认配置码）。
- 电厂励磁系统备件轮换——作为 N+1 冷备件应对突发板卡故障，减少非计划停机时间。
真实案例
沿海某 135MW 机组 C修期间做励磁系统带电自诊断，发现 UFC762AE101 ERR LED 偶尔闪红但能复归。趁停机窗口拆出比对——板卡背面靠近电源区电容顶部微鼓。库房有块 3BHE006412R0101 全新备件（同 Rev），断电拔旧插新，上电 UNITROL 自检 Pass，做模拟增磁/减磁试验 OK，全程 22 分钟。老工程师说：”励磁柜里最怕这板偷偷劣化，每年点检必看电容。”
