产品详情

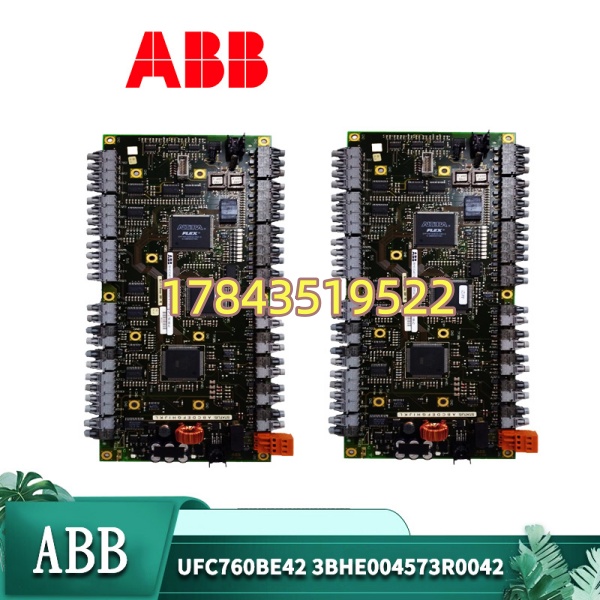

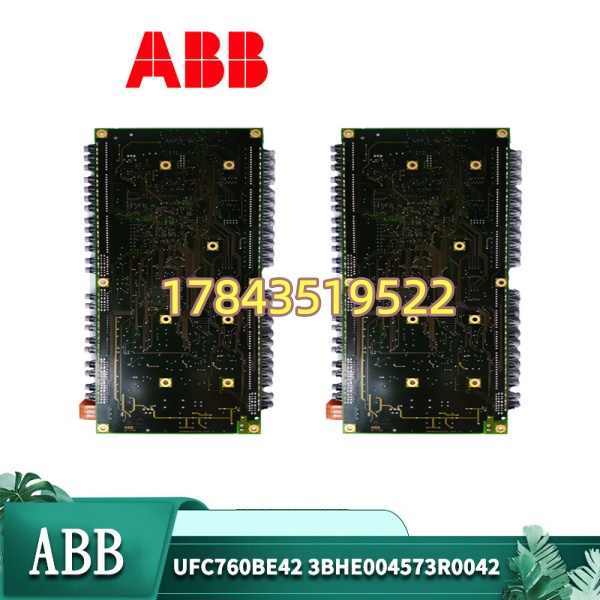

· 型号：UFC760BE42（3BHE004573R0042）
· 品牌：ABB
· 系列：ABB ACS6000 / ACS5000 中压传动 — Unit Function Card UFC760 系列
规格参数
- 产品标识：UFC760BE42，Order No. 3BHE004573R0042（UFC=Unit Function Card，760=架构代次，BE42=硬件版本/选项）
- 适用系统：ABB ACS6000（IGCT-based）、ACS5000（IGBT-based）中压变频器功率控制柜；部分 UNITROL 5000 励磁系统早期版本也用 UFC 类板（需核对 BOM）
- 模块类型：控制接口 / 触发协处理板 — 接收 AMxC 主控脉冲角度指令，经内部逻辑分配至各相 GVC700AE01+P201 门极驱动板；回读 DESAT/门极电压/温度状态上报 AMxC
- 处理器/逻辑：板上 FPGA + CPLD（依版本），无用户可编程固件——FW 逻辑固化，兼容性由 HW Rev. 与 AMxC SW Version 共同约束
- 供电：由控制电源单元或背板供给 24 V DC ±10%（典型消耗需核对手册，一般 < 10W）
- 与主控接口：专有背板总线连 AMxC（AMC33/AMC34）或经 DDCS 光纤链路
- 与功率单元接口：连 GVC700AE01 / 3BHB003041R0001 类门极驱动板（光纤 Tx/Rx 或屏蔽双绞线依设计）
- 监测功能：IGCT/IGBT Desat 状态、门极欠压、功率单元温度、直流母线电压采样（部分版本）
- 安装方式：导销定位插板 + 前把手/卡扣锁紧，ESD 敏感，装功率柜控制插槽或独立 UFC 机架
- 指示灯：RUN / ERR / STATUS LED（依版本丝印，通常绿=RUN 闪、红=FAULT）
- 工作温度：0 ～ +50℃（柜内，IEC 61131-2Class 3K3）
- 存储温度：-40 ～ +85℃
- 湿度：5%～95% RH 无凝露
- 涂层：conformal coating（黄/绿），耐工业环境
- 认证：CE / cULus（依序列号铭牌），符合 IEC 61800-3
- 生命周期：原厂部分区域 EOL（Limited / Discontinued for new design），靠渠道 NOS 及测试拆机流通
产品介绍
UFC760BE42 是 ACS6000/ACS5000 中压传动功率柜的控制接口板——介于主控 AMxC 与门极驱动(GVC700)之间，把角度指令转成各相 IGCT/IGBT 触发时序，同时监视门极状态(Desat/温度)并上报故障。简单说它负责”发令+监听”，主控死机它没用，但它挂了主控会报”Power Unit Communication Lost”或直接 Desat Trip 闭锁。
坦白讲这板子现场坏得少（比 IGCT 和 GVC 耐用），但一旦出问题极难临时绕过——只能同型号替换。有一点要注意：BE42 后缀代表硬件版本，须与 AMxC 主控固件版本兼容，跨大版本（BE40→BE42）通常向下兼容但采购前核对原板完整印字 3BHE004573R0042 最稳。老线建议留冷备并年检目检光纤座陶瓷端面。
应用场景与行业案例
痛点切入：
我在现场遇过 ACS6000 报”Phase R Power Unit No Response — Check UFC/GVC”，复位几次仍跳。查 GVC 光纤 Tx 正常、AMxC 到 UFC 背板 Link OK，拔下 UFC760BE42 目检——背面靠近光口有轻微电弧痕（柜内直流拉弧残留），确认板级接收侧光口芯片受损。整柜闭锁，不换板无法运行，这种时候没备件等于等物流空等停机。
典型场景：
- 冶金热连轧主传（ACS6000 IGCT）——每功率柜配 UFC760 + GVC700AE01，协处理触发与状态回读，非它不可。
- 矿山主通风机/提升机中压变频（ACS5000 IGBT）——UFC760 作功率单元接口卡，MRO 阶段需备件。
- 电厂引风机变频改造（ACS5000）——老批次用 UFC760BE42，新批次可能换 UFC761 但老线按原 BOM 采购。
- UNITROL 5000 励磁（早期版）——少数项目 UFC 类板作晶闸管触发接口，故障需同型号替。
真实案例：
北方某铝厂 1780 热连轧粗轧 ACS6000，夜班跳”R-Phase Power Unit Comm Lost”。到现场查——UFC760BE42 插于功率柜控制架，ERR 灯常红 RUN 灭，重插光纤无效，换槽位同。库房有测试过拆机 （同 3BHE004573R0042 BE42 后缀），先断控制 24V（确认 DC Link 放完电、主电断）→拔旧板（ESD 手环）→插新板→上电→RUN 闪绿→AMxC 自动重链→DDCS 全绿→低速点车确认→恢复全速。停机约 35 分钟。老师说”这板子不像 IGCT 常坏，但一坏就是全柜锁，留块冷备比啥都强”。确实，中压传动功率柜接口板属于”低频故障、高影响”件。
常见问题解答 (FAQ)
禁止热插拔。须断主电确认 DC Link 放电完毕、断控制 24V 再操作。带电拔插可能静电打坏光口或致 AMxC 报 Power Unit Fault 闭锁，严重时影响相邻 UFC 槽位识别。
Q2：BE42 后缀重要吗？能和 BE40 / BE41 混用吗？
建议按原完整后缀采购。BE42 是硬件版本/选项标识，AMxC 主控固件对 UFC HW Rev. 有兼容性矩阵——通常新高版向下兼容老 UFC，但老 AMxC FW 可能不认新 （报 Unknown HW）。采购核对原板印字 3BHE004573R0042 及 标记，混用前查 ABB Compatibility Note。
Q3：换新板后需要下载参数或做设置吗？
UFC760 本身无用户参数（不像 CON-4），逻辑固化 FPGA 镜像。换新通常上电后 AMxC 自动识别，系统可能提示”New Hardware Detected — Accept”。无需下装用户程序，但需确认 DDCS 链路状态全绿、无 Desat 报警后再加载功率。
Q4：怎么鉴别拆机件好坏？常见失效模式？
最常见：光纤接收/发射模块老化（光口衰减过大致通信丢包）、FPGA 周边电解电容鼓包（极少见但老板有可能）、ESD 打坏输入缓冲。看：①PCB 无电弧烧痕；②光纤陶瓷端面洁净无碎裂；③金手指轻磨损 OK；④卖家提供上电 RUN 灯闪、AMxC 可读 UFC ID 截图/视频。收到先目检再存冷备。
Q5：停产了吗？新系统用什么？
新硬件平台部分转 UFC761/UMC 等，UFC760 在老线属 EOL/Limited。新项目勿选；老线按原精确型号（含 3BHE004573R0042 ）采购 NOS/测试拆机。整机改造才考虑升新代 UFC+AMxC 组合。
Q6：配套 GVC700AE01 / 3BHB003041R0001 要一起换吗？
一般不跟换除非本身故障。但 UFC→GVC 间 DDCS 光纤一一对应，换 UFC 后务必清洁光纤端面重插、查 Rx/Tx 光功率。若 GVC 板也老化（Desat 频发）可同期安排轮换但非强制。
